CHIEF iC serie Installationsanleitung Seite 59

Installation Instructions
1
(F)
2a
Midten af skærmen
3
(A)
Ophængets
lodrette centrum
INSTALLATION
iCMPFM2 og iCMPTM2 er designet til at blive monteret direkte
på enten en trævæg med lægter eller en betonvæg. iCMPFM2
har statiske beslag, som holder tv'et i oprejst position.
iCMPTM2 har beslag, som gør, at tv'et kan tippes.
ADVARSEL:
UKORREKT INSTALLATION KAN
MEDFØRE, AT OPHÆNGET FALDER NED OG
FORÅRSAGER ALVORLIGE PERSONSKADER ELLER
SKADE PÅ UDSTYRET! Det er installatørens ansvar at
sikre, at strukturen, ophænget fastgøres på, er i stand til at
bære fem gange vægten af iCMPFM2 eller at iCMPTM2 og
alt tilsluttet udstyr ikke overskrider 125 lbs (56,7 kg).

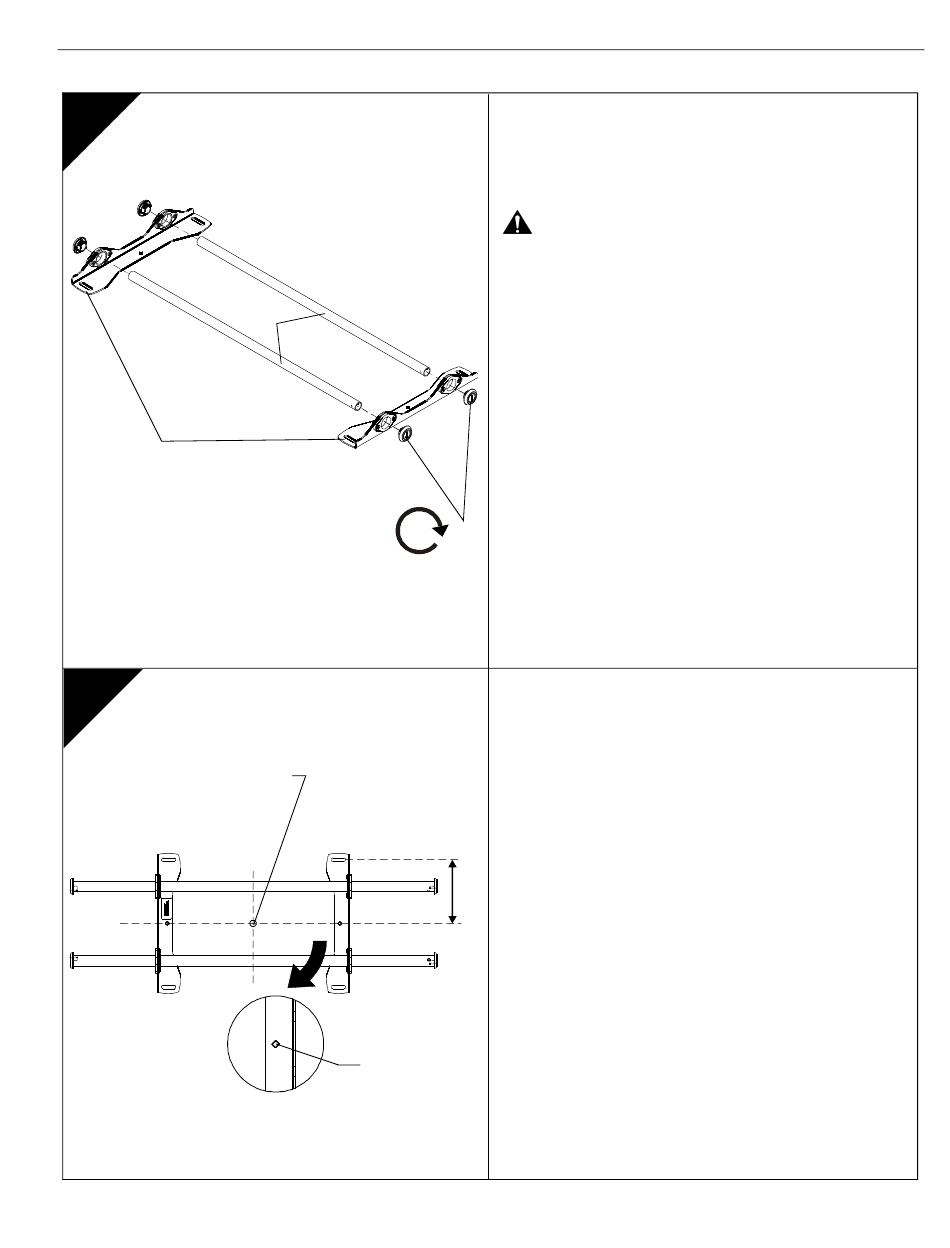

Sådan samles vægophænget
1. Placér begge lodrette ophæng (F) på gulvet.
2. Stik skinnerne (A) ind i de lodrette ophæng.
3. Sæt endestykkerne (G) på enderne af hver skinne.
BEMÆRK:
Fortsæt til enten afsnittet Installation på trævæg
(G)
(2a) eller afsnittet Installation på betonvæg (2b)
.
Installation på trævæg
1. Find midtpunktet af tv-skærmen, og hvor det skal placeres
på væggen.
2. Find nærmeste vægstolpe til venstre og højre for valgte
placering.
BEMÆRK:
Hvis skærmens placering er over en stolpe, så
brug denne stolpe og stolpen til enten venstre eller
højre for den.
3. Placér diamanten på ophænget på linje med markering for
6"
midten af skærmen for at angive det lodrette centrum.
4. Mål 6" (15,24 cm) op fra midtpunktet for at markere
positionen af de øverste huller til ophænget.
iCMPFM2 / iCMPTM2
59
