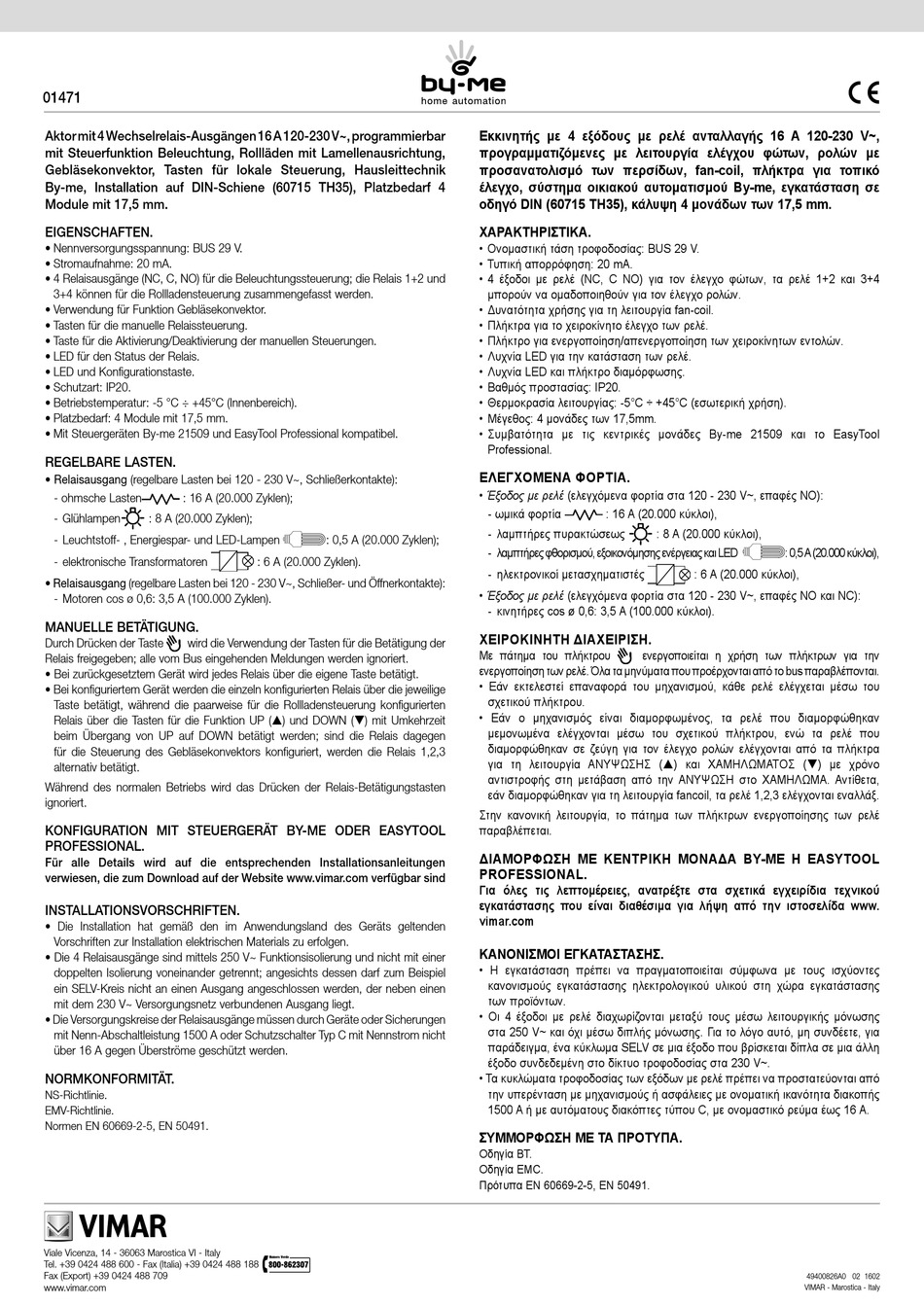

01471
Aktor mit 4 Wechselrelais-Ausgängen 16 A 120-230 V~, programmierbar
mit Steuerfunktion Beleuchtung, Rollläden mit Lamellenausrichtung,
Gebläsekonvektor, Tasten für lokale Steuerung, Hausleittechnik
By-me, Installation auf DIN-Schiene (60715 TH35), Platzbedarf 4
Module mit 17,5 mm.
EIGENSCHAFTEN.
• Nennversorgungsspannung: BUS 29 V.
• Stromaufnahme: 20 mA.
• 4 Relaisausgänge (NC, C, NO) für die Beleuchtungssteuerung; die Relais 1+2 und
3+4 können für die Rollladensteuerung zusammengefasst werden.
• Verwendung für Funktion Gebläsekonvektor.
• Tasten für die manuelle Relaissteuerung.
• Taste für die Aktivierung/Deaktivierung der manuellen Steuerungen.
• LED für den Status der Relais.
• LED und Konfigurationstaste.
• Schutzart: IP20.
• Betriebstemperatur: -5 °C ÷ +45°C (Innenbereich).
• Platzbedarf: 4 Module mit 17,5 mm.
• Mit Steuergeräten By-me 21509 und EasyTool Professional kompatibel.
REGELBARE LASTEN.
• Relaisausgang (regelbare Lasten bei 120 - 230 V~, Schließerkontakte):
- ohmsche Lasten
: 16 A (20.000 Zyklen);
- Glühlampen
: 8 A (20.000 Zyklen);
- Leuchtstoff- , Energiespar- und LED-Lampen
- elektronische Transformatoren
• Relaisausgang (regelbare Lasten bei 120 - 230 V~, Schließer- und Öffnerkontakte):
- Motoren cos ø 0,6: 3,5 A (100.000 Zyklen).
MANUELLE BETÄTIGUNG.
Durch Drücken der Taste
wird die Verwendung der Tasten für die Betätigung der
Relais freigegeben; alle vom Bus eingehenden Meldungen werden ignoriert.
• Bei zurückgesetztem Gerät wird jedes Relais über die eigene Taste betätigt.
• Bei konfiguriertem Gerät werden die einzeln konfigurierten Relais über die jeweilige
Taste betätigt, während die paarweise für die Rollladensteuerung konfigurierten
Relais über die Tasten für die Funktion UP () und DOWN () mit Umkehrzeit
beim Übergang von UP auf DOWN betätigt werden; sind die Relais dagegen
für die Steuerung des Gebläsekonvektors konfiguriert, werden die Relais 1,2,3
alternativ betätigt.
Während des normalen Betriebs wird das Drücken der Relais-Betätigungstasten
ignoriert.
KONFIGURATION MIT STEUERGERÄT BY-ME ODER EASYTOOL
PROFESSIONAL.
Für alle Details wird auf die entsprechenden Installationsanleitungen
verwiesen, die zum Download auf der Website www.vimar.com verfügbar sind
INSTALLATIONSVORSCHRIFTEN.
• Die Installation hat gemäß den im Anwendungsland des Geräts geltenden
Vorschriften zur Installation elektrischen Materials zu erfolgen.
• Die 4 Relaisausgänge sind mittels 250 V~ Funktionsisolierung und nicht mit einer
doppelten Isolierung voneinander getrennt; angesichts dessen darf zum Beispiel
ein SELV-Kreis nicht an einen Ausgang angeschlossen werden, der neben einen
mit dem 230 V~ Versorgungsnetz verbundenen Ausgang liegt.
• Die Versorgungskreise der Relaisausgänge müssen durch Geräte oder Sicherungen
mit Nenn-Abschaltleistung 1500 A oder Schutzschalter Typ C mit Nennstrom nicht
über 16 A gegen Überströme geschützt werden.
NORMKONFORMITÄT.
NS-Richtlinie.
EMV-Richtlinie.
Normen EN 60669-2-5, EN 50491.
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
: 0,5 A (20.000 Zyklen);
: 6 A (20.000 Zyklen).
Εκκινητής με 4 εξόδους με ρελέ ανταλλαγής 16 A 120-230 V~,
προγραμματιζόμενες με λειτουργία ελέγχου φώτων, ρολών με
προσανατολισμό των περσίδων, fan-coil, πλήκτρα για τοπικό
έλεγχο, σύστημα οικιακού αυτοματισμού By-me, εγκατάσταση σε
οδηγό DIN (60715 TH35), κάλυψη 4 μονάδων των 17,5 mm.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Ονομαστική τάση τροφοδοσίας: BUS 29 V.
• Τυπική απορρόφηση: 20 mA.
• 4 έξοδοι με ρελέ (NC, C NO) για τον έλεγχο φώτων, τα ρελέ 1+2 και 3+4
μπορούν να ομαδοποιηθούν για τον έλεγχο ρολών.
• Δυνατότητα χρήσης για τη λειτουργία fan-coil.
• Πλήκτρα για το χειροκίνητο έλεγχο των ρελέ.
• Πλήκτρο για ενεργοποίηση/απενεργοποίηση των χειροκίνητων εντολών.
• Λυχνία LED για την κατάσταση των ρελέ.
• Λυχνία LED και πλήκτρο διαμόρφωσης.
• Βαθμός προστασίας: IP20.
• Θερμοκρασία λειτουργίας: -5°C ÷ +45°C (εσωτερική χρήση).
• Μέγεθος: 4 μονάδες των 17,5mm.
• Συμβατότητα με τις κεντρικές μονάδες By-me 21509 και το EasyTool
Professional.
ΕΛΕΓΧΟΜΕΝΑ ΦΟΡΤΙΑ.
• Έξοδος με ρελέ (ελεγχόμενα φορτία στα 120 - 230 V~, επαφές NO):
- ωμικά φορτία
: 16 A (20.000 κύκλοι),
- λαμπτήρες πυρακτώσεως
: 8 A (20.000 κύκλοι),
- λαμπτήρες φθορισμού, εξοικονόμησης ενέργειας και LED
- ηλεκτρονικοί μετασχηματιστές
• Έξοδος με ρελέ (ελεγχόμενα φορτία στα 120 - 230 V~, επαφές NO και NC):
- κινητήρες cos ø 0,6: 3,5 A (100.000 κύκλοι).
ΧΕΙΡΟΚΙΝΗΤΗ ΔΙΑΧΕΙΡΙΣΗ.
Με πάτημα του πλήκτρου
ενεργοποιείται η χρήση των πλήκτρων για την
ενεργοποίηση των ρελέ. Όλα τα μηνύματα που προέρχονται από το bus παραβλέπονται.
• Εάν εκτελεστεί επαναφορά του μηχανισμού, κάθε ρελέ ελέγχεται μέσω του
σχετικού πλήκτρου.
• Εάν ο μηχανισμός είναι διαμορφωμένος, τα ρελέ που διαμορφώθηκαν
μεμονωμένα ελέγχονται μέσω του σχετικού πλήκτρου, ενώ τα ρελέ που
διαμορφώθηκαν σε ζεύγη για τον έλεγχο ρολών ελέγχονται από τα πλήκτρα
για τη λειτουργία ΑΝΥΨΩΣΗΣ () και ΧΑΜΗΛΩΜΑΤΟΣ () με χρόνο
αντιστροφής στη μετάβαση από την ΑΝΥΨΩΣΗ στο ΧΑΜΗΛΩΜΑ. Αντίθετα,
εάν διαμορφώθηκαν για τη λειτουργία fancoil, τα ρελέ 1,2,3 ελέγχονται εναλλάξ.
Στην κανονική λειτουργία, το πάτημα των πλήκτρων ενεργοποίησης των ρελέ
παραβλέπεται.
ΔΙΑΜΟΡΦΩΣΗ ΜΕ ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ BY-ME Η EASYTOOL
PROFESSIONAL.
Για όλες τις λεπτομέρειες, ανατρέξτε στα σχετικά εγχειρίδια τεχνικού
εγκατάστασης που είναι διαθέσιμα για λήψη από την ιστοσελίδα www.
vimar.com
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
• Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τους ισχύοντες
κανονισμούς εγκατάστασης ηλεκτρολογικού υλικού στη χώρα εγκατάστασης
των προϊόντων.
• Οι 4 έξοδοι με ρελέ διαχωρίζονται μεταξύ τους μέσω λειτουργικής μόνωσης
στα 250 V~ και όχι μέσω διπλής μόνωσης. Για το λόγο αυτό, μη συνδέετε, για
παράδειγμα, ένα κύκλωμα SELV σε μια έξοδο που βρίσκεται δίπλα σε μια άλλη
έξοδο συνδεδεμένη στο δίκτυο τροφοδοσίας στα 230 V~.
• Τα κυκλώματα τροφοδοσίας των εξόδων με ρελέ πρέπει να προστατεύονται από
την υπερένταση με μηχανισμούς ή ασφάλειες με ονοματική ικανότητα διακοπής
1500 A ή με αυτόματους διακόπτες τύπου C, με ονομαστικό ρεύμα έως 16 A.
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
Οδηγία BT.
Οδηγία EMC.
Πρότυπα EN 60669-2-5, EN 50491.
: 0,5 A (20.000 κύκλοι),
: 6 A (20.000 κύκλοι),
49400826A0 02 1602
