Die Funk-Außensirene
Alarmsystems OASIS 80. Sie gibt einen Alarmton von sich und ist
sabotagegeschützt. Sie wird mit einer Lithiumbatterie betrieben und
kommuniziert per Funk über das OASIS Protokoll.
100
158
Installation
Die Installation der Funkalarmanlage OASIS sollte nur von
geschulten Personen durchgeführt
Elektroninstallateur in Deutschland oder Errichter mit aufrechter
Gewerbeberechtigung zum Errichten von Alarmanlagen in Österreich).
Sie sollte an einer vertikalen Wand angebracht werden, mit dem
Blitzlicht nach unten. Die Sirene sollte nicht durch Metall abgeschirmt
werden, das die Funkkommunikation behindern könnte.
1. Öffnen Sie die Abdeckung (2 Schrauben an der Unterseite)
2. Entfernen Sie die innere transparente Abdeckung (lösen Sie
die Schraube und schieben Sie sie nach rechts)
3. Befestigen Sie die Sirene an der gewünschten Stelle (3
Schrauben)
4. Wählen Sie die gewünschten optionalen Eigenschaften über
die internen Drahtbrücken (siehe folgende Beschreibung)
5. Melden Sie die Sirene an der Zentrale wie folgt an:
a) Stellen Sie an der Zentrale den Errichtermodus ein und
geben Sie 1 ein, um in den Anmeldemodus zu gelangen
(die gewünschte Adresse kann mit Hilfe der Pfeiltasten
ausgewählt werden).
b) Schließen Sie das Batteriekabel in der Sirene an – (das
Licht leuchtet und erlischt nach einer Weile = Anmeldung
beendet)
c) Verlassen Sie den Anmeldemodus durch Drücken der
Taste #
6. Schließen Sie die innere und äußere Abdeckung wieder
Hinweise:
• An der Zentrale können mehrere Sirenen angemeldet werden.
• Wenn die Sirene weiterhin leuchtet, so wurde sie nicht
angemeldet – überprüfen
Anmeldemodus befindet und ihre Antenne angeschlossen ist.
Während der Anmeldung sollte die Sirene mindestens 2m von der
Zentrale entfernt sein.
Funk-Außensirene JA-80A
Funk-Außensirene JA-80A
JA-80A ist eine Komponente
BAT - 80
werden (Sicherheitserrichter/
Sie, ob sich die Zentrale
Drahtbrücken
des
Mit 50 / 25 können Sie wählen, wie oft die Sirene den Status des
Systems überprüft.
Batteriestrom, indem sie ihren Empfänger abschaltet. Alle 25 oder 50
Sekunden (wählbar) schaltet sie wieder ein, um das System auf einen
Alarm zu überprüfen. Die Zeitspanne von 50 Sekunden verlängert
nicht nur die maximale Reaktions-Verzögerung der Sirene, sondern
auch die Batterie-Lebensdauer.
LED ON / OFF ermöglicht ein kurzes Blinken der Sirene alle 60
Sekunden (= Position ON). Wurde OFF gewählt, so blinkt die Sirene
nur zur Alarmanzeige.
Sirenen-Anschluß
Siren connector
(Vorsicht: hohe Spannung)
(beware of high voltages)

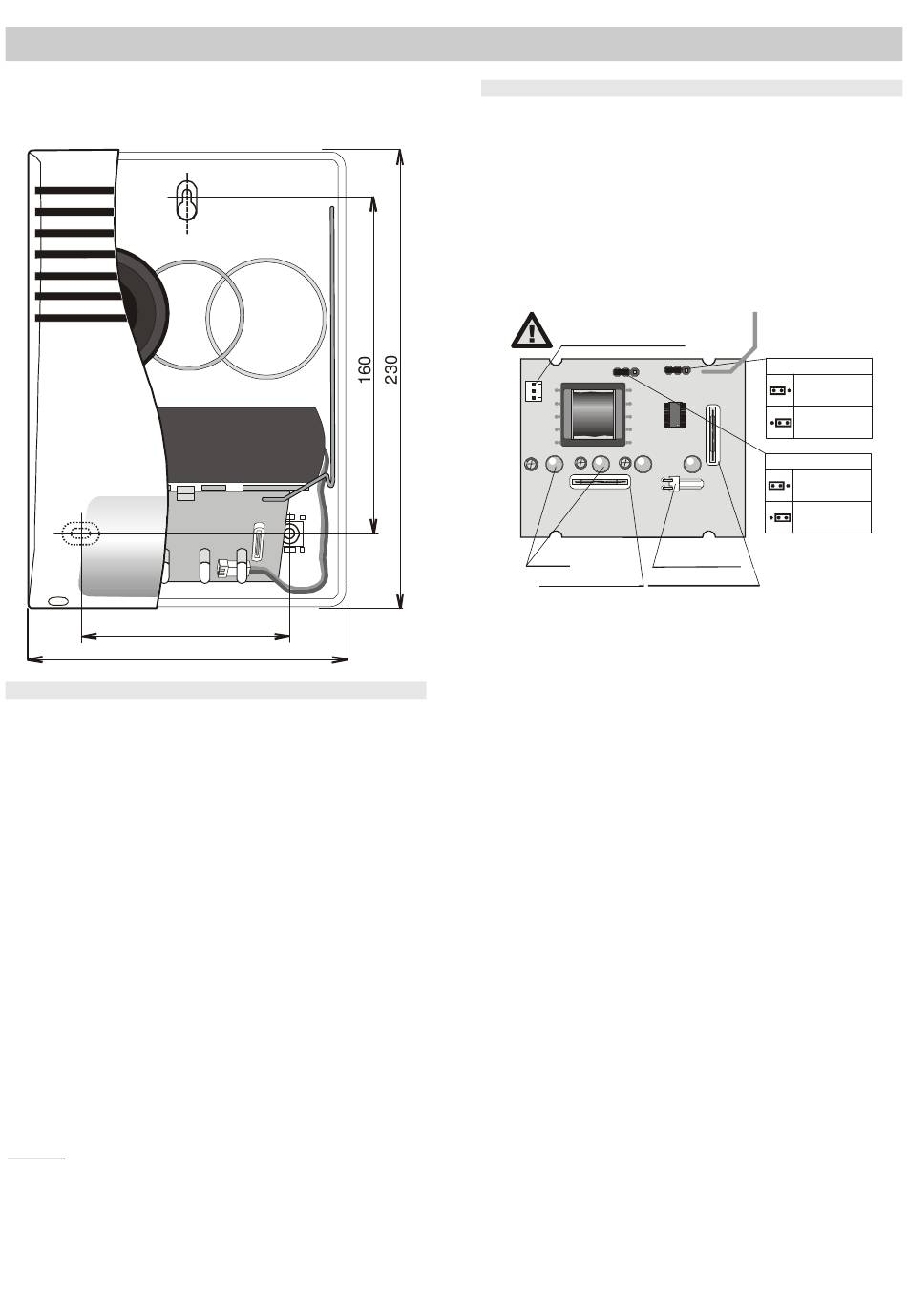

LEDs
Sabotage Gehäuse
Top cover sensor
Funktion
Bei einem externen Alarm in der Zentrale ertönt die Sirene und blinkt
(kann verzögert werden – siehe Drahtbrücke 50/25). Die Sirene ertönt
maximal 3 Minuten lang (wenn die Alarmdauer der Zentrale nicht
kürzer ist), und ihr Licht blinkt 30 Minuten länger. Die Sirene kann
durch Beendigung des Alarms in der Zentrale gestoppt werden.
Bei einem Sabotageversuch sendet die Sirene ein Sabotagesignal an
das System.
Warnung – Schützen Sie sich vor Stromschlägen, wenn die Sirene
ertönt (sie generiert eine hohe Wechselstrom-Spannung – berühren
Sie keine internen Teile). Stellen Sie vor Wartungsarbeiten an der
Sirene den Errichtermodus im System ein. Denken Sie daran, dass die
Sirene jederzeit ertönen und blinken kann, wenn ihre Batterie
angeschlossen ist.
Testen der Sirene
Nach der Auslösung eines externen Alarms im System sollte die
Sirene innerhalb von 25 (oder 50) Sekunden ertönen.
Um die Signalstärke der Sirene zu messen, wählen Sie den
entsprechenden Modus in der Zentrale und aktivieren Sie den
Sabotagesensor der Sirene, indem Sie seine Abdeckung öffnen.
Ersetzen der Batterie
Die Sirene überprüft den Status der Batterie und informiert das System
bei niedriger Batterieladung (das System meldet dies dem Anwender
und dem Servicetechniker). Die Sirene funktioniert weiterhin, aber ihre
Batterie sollte innerhalb von 2 Wochen ersetzt werden. Verwenden Sie
nur Jablotron BAT-80 Batterien.
Versuchen Sie nie, die Batterie aufzuladen. Entsorgen Sie
gebrauchte Batterien gemäß den örtlichen Vorschriften.
Entfernen der Sirene aus dem System
Wenn Sie die Sirene entfernen möchten, vergessen Sie nicht, sie in
im
der Zentrale zu löschen, damit kein Kommunikationsverlust mit der
Sirene angezeigt wird.
1
In normalem Betrieb spart
Antenne
antenna
LED Anzeige
LED indication
communication
Kommunikation
Batterieanschluß
Battery connector
Sabotage Rückseite
Siren removal sensor
