jablotron JA-80L Handbuch

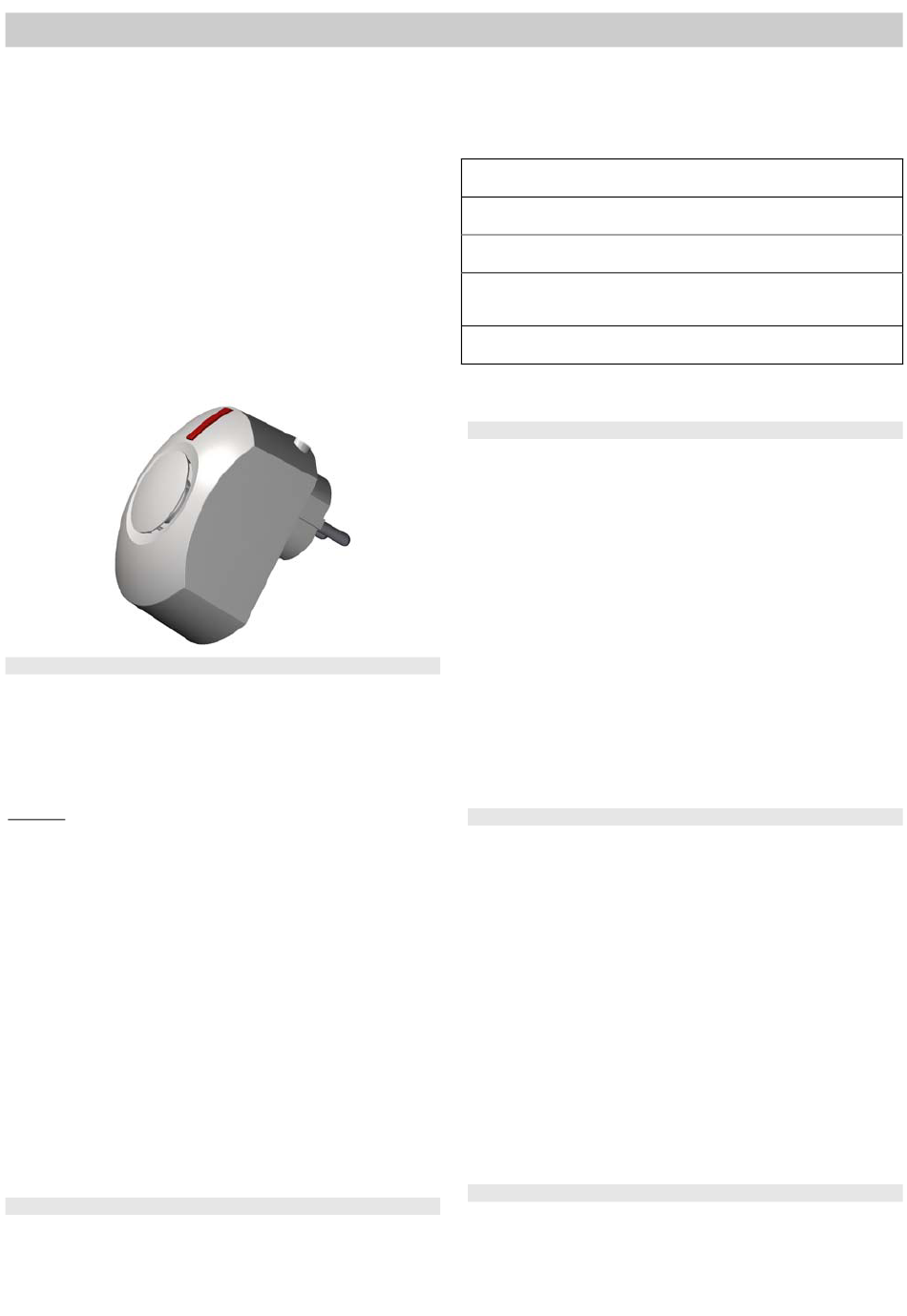

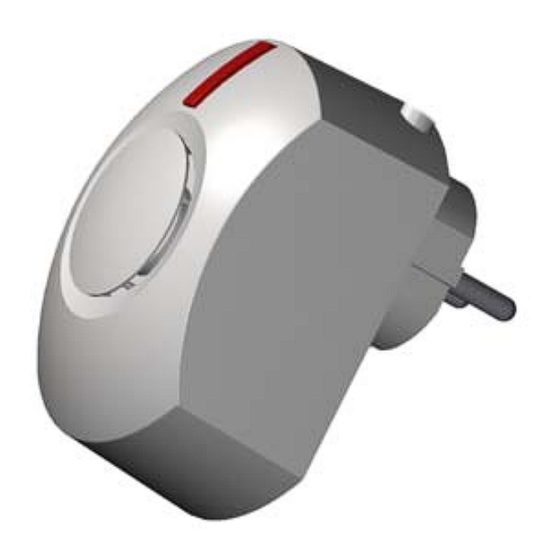

Die Funk-Innensirene JA-80L ist eine Komponente des Alarmsystems
OASIS 80. Sie hat folgende Funktionen:
• Innensirene
• Funk-Türklingel
• Durch einen Melder ausgelöster Gong
• Generiert Piepstöne bei Eingangs- und Ausgangsverzögerung
• Einbruchbestätigung (Sabotage während Alarm)
Die Sirene wird mit Netzstrom versorgt und kommuniziert über das
OASIS Funkprotokoll. Sie kann Teil eines Alarmsystems sein oder
eigenständig betrieben werden. Als Teil eines Alarmsystems gibt sie
einen Alarmton von sich, sobald ein Einbruchalarm ausgelöst wurde und
bestätigt die Anwesenheit eines Einbrechers im Gebäude durch das
Senden eines Sabotagesignals, wenn sie ausgesteckt wird (nur im
Alarmfall).
Die Installation der Funkalarmanlage OASIS sollte nur von geschulten
Personen durchgeführt werden (Sicherheitserrichter/ Elektroninstallateur
in Deutschland oder Errichter mit aufrechter Gewerbeberechtigung zum
Errichten von Alarmanlagen in Österreich).
Anmelden der JA-80L an einer OASIS-Zentrale
1. Stellen Sie an der Zentrale den Errichtermodus ein, und geben Sie 1
ein (um in den Anmeldemodus zu gelangen).
2. Stecken Sie die Sirene mit gedrückter Taste in eine Netzsteckdose.
Die Anzeigelampe der JA-80L blinkt zur Bestätigung der Anmeldung.
3. Verlassen Sie den Anmeldemodus durch Drücken der Taste # auf der
System-Tastatur.
Hinweise:
a) Falls gewünscht, können mehrere Sirenen an der Zentrale
angemeldet werden.
b) Meldet sich die Sirene nicht an (ihre Anzeigelampe erlischt nicht),
so prüfen Sie:
• Befindet sich die Zentrale im Anmeldemodus?
• Wurde die Sirene auf die Werkseinstellungen eingestellt? Falls
nicht, führen Sie einen Reset der Sirene durch.
c) Eine angemeldete Sirene generiert einen Sirenenton, wenn ein
Alarm in der Zentrale ausgelöst wird und kann Piepstöne für Ein-
und Ausgangsverzögerung
programmierbar).
d) Gleichzeitig kann die Sirene als Funk-Türklingel verwendet werden
oder als Gong, der durch einen Melder ausgelöst wird. Dazu
müssen die Türklingel und der entsprechende Melder an der Sirene
angemeldet werden (nachdem die Sirene an der Zentrale
angemeldet wurde – siehe unten).
e) Wird die Stromzufuhr der Sirene während des Alarmtons
unterbrochen, so sendet die Sirene sofort ein Sabotagesignal, um
einen Sabotagealarm in der Zentrale auszulösen.
Die Funksignale der Sirene können durch die Zentrale im Errichtermodus
überprüft und gemessen werden. Um ein Testsignal der Sirene
auszulösen, drücken Sie ihre Taste.
Weitere Einstellmöglichkeiten
Die Sirene kann auch das Scharfschalten mit einem Ton und das
Unscharfschalten mit zwei Piepstönen bestätigen. Um diese Töne zu
ermöglichen, drücken Sie die Taste der Sirene drei Mal schnell
hintereinander. Zwei Piepstöne bestätigen die erfolgreiche Aktivierung
Funk-Innensirene JA-80L
Funk-Innensirene JA-80L
generieren (in der Zentrale
dieser Funktion. Zur Deaktivierung dieser Funktion drücken Sie die Taste
erneut drei Mal. Zur Bestätigung ertönt ein Piepston.
Weitere Einstellmöglichkeiten sind durch das gedrückt halten der Taste,
beim einstecken in die Steckdose möglich. Piepstöne signalisieren den
aktuellen Programmierstatus der Sirene. Wird die Taste dann
losgelassen, wird der aktuelle Status gespeichert.
1. 3 Sek. halten – Lautstärke vom Türklingelmodus ändern (kein Effekt
in Bezug auf Alarmauslösungen)
2. 6 Sek. halten – 1 Ton – Alarm folgt dem PGX Status; Sirene ertönt,
wenn ein Alarm ansteht und der PGX Ausgang aktiv ist
3. 9 Sek. halten – 2 Töne – Alarm folgt dem PGY Status; Sirene
ertönt, wenn ein Alarm ansteht und der PGY Ausgang aktiv ist
4. 12 Sek. halten – 3 Töne – das Signal „Batterie schwach" wird
deaktiviert und bei einem Stromausfall oder Entfernen der Sirene,
aus der Steckdose nicht mehr übertragen
5. länger halten – Verlassen des Programmiermodi wird signalisiert
durch einen langen und einen kurzen Ton
Ein PGX/PGY basierter Alarm ist nur in Verbindung mit einem
geteilten System, wo die Zustände PGX=Alarm A und PGY=Alarm B
programmiert sind - möglich!
Anmelden einer Türklingel
Bis zu 8 Funk-Türklingeln des Typs RC-8x können wie folgt an der
Sirene angemeldet werden:
1. Stecken Sie die Sirene in eine Netzsteckdose. Sobald ihre Anzeige
blinkt, kann das Anmelden der Komponenten an der Sirene
beginnen. In diesem
Werkseinstellungen gültig, d.h. es wurden noch keine Komponenten
angemeldet. Leuchtet die Anzeige konstant, nachdem die Sirene
eingesteckt wurde, so halten Sie die Taste der Sirene gedrückt
(während die Anzeige leuchtet), bis die Anzeige anfängt zu blinken.
Dies bedeutet, dass zuvor bereits eine Komponente angemeldet
wurde, und der Modus, der nun geöffnet wurde, dient zum
Hinzufügen weiterer Komponenten.
2. Eine RC-8x kann angemeldet werden, indem sie aktiviert wird
(Drücken ihrer Taste). Die erfolgreiche Anmeldung wird durch eine
Melodie bestätigt. Durch wiederholtes Aktivieren der RC-8x können
Sie durch die 8 möglichen Melodien blättern, die mit der Aktivierung
der RC-8x verknüpft werden können.
3. Wurden alle gewünschten RC-8x angemeldet, verlassen Sie den
Anmeldemodus der Sirene durch Drücken ihrer Taste. So können
die Türklingeln zu den zuvor angemeldeten Komponenten
hinzugefügt werden.
Durch einen Melder ausgelöster Gong
Soll das Auslösen eines Funkmelders JA-8x durch einen Gong angezeigt
werden, so melden Sie den Melder (max. 8) wie folgt an der Sirene an:
1. Stecken Sie die Sirene in eine Netzsteckdose. Blinkt ihre Anzeige,
so kann die Anmeldung des Melders sofort durchgeführt werden
(keine bereits angemeldeten Komponenten).
Falls jedoch die Anzeige konstant leuchtet, halten Sie die Taste
der Sirene gedrückt (während die Anzeige leuchtet), bis die Anzeige
anfängt zu blinken (bereits angemeldete Komponenten).
2. Um einen Melder
Sabotageschalter und lassen Sie ihn wieder los. Ein Ton ist zu
hören (durch Drücken und Loslassen des Sabotageschalters
können Sie durch 8 mögliche Melodien blättern, die dem Melder
zugewiesen werden können).
3. Wurden alle gewünschten Einheiten angemeldet, verlassen Sie den
Anmeldemodus der Sirene durch Drücken ihrer Taste.
Gongtöne können nicht nur durch einen Melder ausgelöst werden,
sondern auch durch einen Eingang IN des Bedienfelds JA-80F (um
eine Tastatur anzumelden, drücken Sie ihren Sabotageschalter und
lassen Sie ihn wieder los).
Maximale Anzahl von angemeldeten Komponenten
Bis zu 8 RC-8x Türklingeln oder Melder und eine einzelne OASIS-80
Zentrale können an einer einzelnen Sirene JA-80L angemeldet werden.
Jede dieser Komponenten kann an beliebig vielen Sirenen oder anderen
Empfängern angemeldet werden.
1
Fall sind in der Sirene
anzumelden, drücken Sie
noch die
seinen
BG-090901
