Die Sirene JA-110A ist eine Komponente des Systems JABLOTRON
100+. Sie dient zur Alarmanzeige in einem Gebäude und kann mit
unterschiedlichen Anzeigearten die unterschiedlichen Alarmarten diffe-
renzieren. Zusätzlich kann sie für andere akustische Anzeigen (PG-
Ausgänge, Eingangs-/Ausgangsverzögerungen, Türklingel) verwendet
werden. Das Betätigen der Sirene kann den Alarm stumm schalten (=
Bestätigung, dass sich eine Person im Gebäude befindet) oder einen
Überfallalarm/Geiselnahmealarm auslösen (optionale Funktion). Die
Sirene nimmt eine Position im System ein und sollte von einem ge-
schulten Techniker mit einem von einem autorisierten Händler ausge-
stellten gültigen Zertifikat installiert werden.
Installation
Die Sirene kann direkt an eine verputzte Wand oder ein dafür geeig-
netes Gehäuse montiert werden. Die Sirene ist vorne und hinten mit
Sabotagekontakten ausgestattet.
Wenn Sie die Sirene an ein Kabel anschließen möchten, das länger
als 100 m ist, empfehlen wir die Verwendung der Backup-Batterie des
Typs BAT-3V2-CR2 (nicht im Lieferumfang enthalten), mit der Span-
nungsverluste ausgeglichen werden können. Auf diese Weise kann die
Sirene den in den technischen Spezifikationen angegebenen Alarmton
halten.

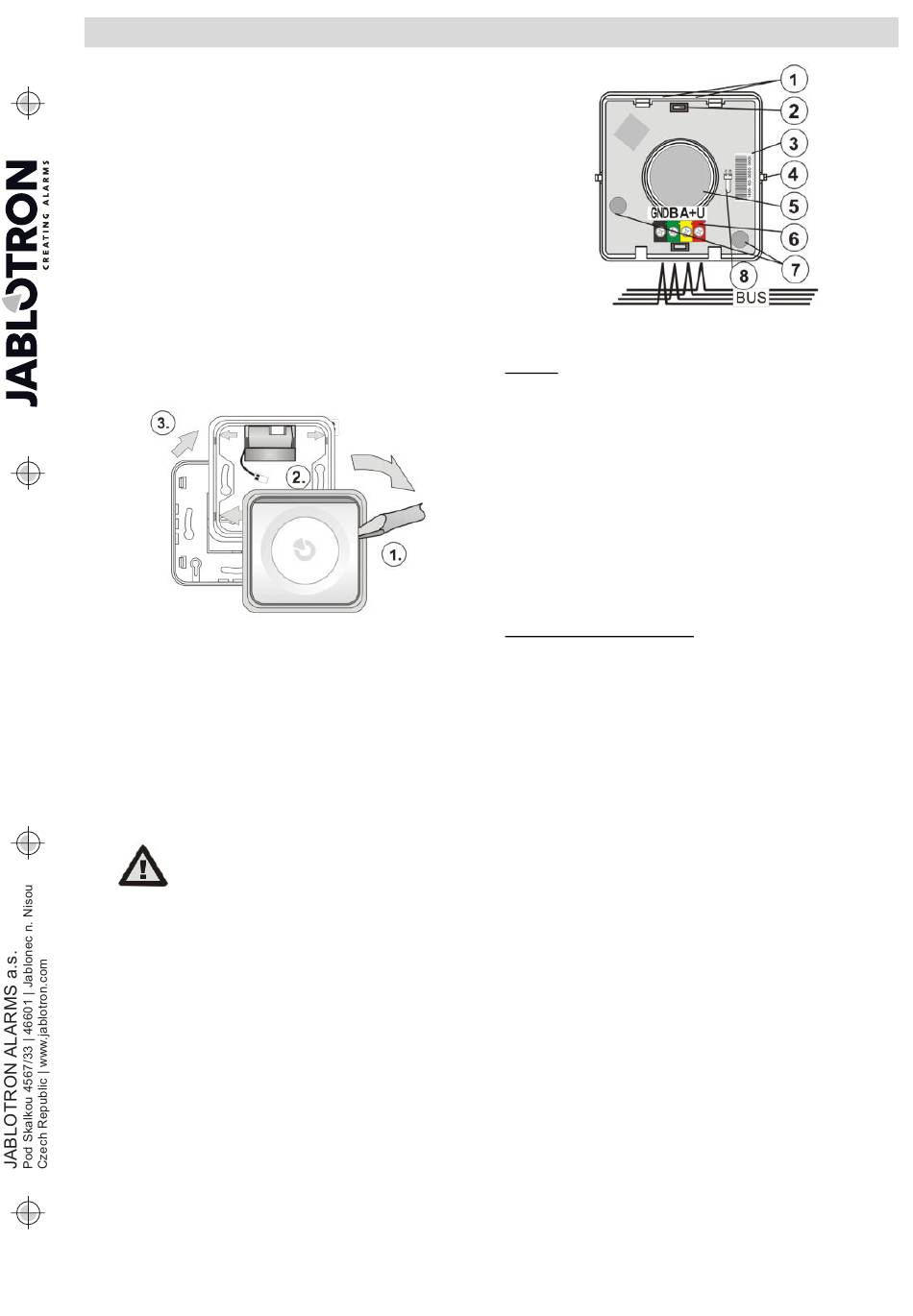

Abbildung 1: Demontage der Sirene vor der Installation
1. Entfernen Sie das Gehäuse (Tasten) der Sirene vom Plastikrah-
men, indem Sie auf eine Seite des Gehäuses (1.) mit einem
Schraubenzieher wie in Abbildung 1 drücken.
2. Entfernen Sie durch Drücken der 4 durch Pfeile gekennzeichneten
Laschen (2.) den mittleren Teil des Rahmens (3.).
3. Schieben Sie das BUS-Kabel durch eine dafür vorgesehene recht-
eckige Aussparung in der Kunststoffbasis.
4. Schrauben Sie die Kunststoffbasis an der ausgewählten Stelle fest.
Sollte die Sirene mit einer Batterie betrieben werden, platzieren Sie
diese wie in Abbildung 1 unter die Oberseite der Kunststoffbasis.
5. Montieren Sie den Plastikrahmen mit der Kunststoffbasis, was die
Batterie in die richtige Position bringt.
Schließen Sie die Sirene nur dann an den
BUS an, wenn die Zentrale vollständig
vom Strom getrennt ist.
6. Schließen Sie das BUS-Kabel an die Klemmen (6.) wie in Abbil-
dung 2 an. Wenn Sie eine Batterie verwenden, verbinden Sie sie
mit dem Batterieanschluss (8.).
7. Setzen Sie das Gehäuse (Tasten) in den Plastikrahmen ein. Achten
Sie darauf, die Sabotagesensoren (7) über den Magneten in der
Kunststoffbasis zu positionieren.
8. Gehen Sie entsprechend der Installationsanleitung der Zentrale vor.
Grundsätzliche Vorgehensweise:
a. Nach Anschluss an das Stromnetz beginnt eine gelbe LED (1)
zu leuchten und zeigt damit an, dass die Sirene noch nicht
beim System angemeldet ist.
b. Öffnen Sie F-Link, wählen Sie die erforderliche Position in der
Registerkarte Komponentenliste aus und klicken Sie auf
Anmelden, um den Anmeldemodus zu starten.
c. Klicken Sie auf neue Bus Anmeldesignal senden, wählen Sie
die Sirene JA-110A von der Liste aus und bestätigen Sie diese
Auswahl mit einem Doppelklick. Die gelbe LED (1) erlischt.
JA-110A Interne Bus-Sirene
JA-110A Interne BUS-Sirene
1 / 2
Abbildung 2: 1 – LED-Anzeigen; 2 – Tasten; 3 – Seriennummer;
4 - Tastenlaschen; 5 - piezoelektrische Sirene; 6 – BUS-Klemme;
7 – Sabotagesensor 8 – Batterieamschluss für BAT-3V2-CR2
Hinweise:
−
Die Anmeldung der Sirene bei der Zentrale ist auch durch Betätigen
der Taste (oben oder unten) möglich. Die Sirene wird beim System
angemeldet und die gelbe LED erlischt.
−
Eine weitere Option ist die Eingabe der Seriennummer über F-Link.
Die Seriennummer befindet sich auf einem Aufkleber mit einem
Strichcode, der auf der Rückseite der Sirene festgeklebt wurde.
Es müssen alle Zahlen der Seriennummer eingegeben werden
(Beispiel: 1400-00-0000-0001).
−
Wenn Sie die Sirene vom System entfernen möchten, löschen Sie
sie von ihrer Position in F-Link.
Einstellung der Eigenschaften
Öffnen Sie F-Link und gehen Sie dort zur Registerkarte Komponen-
tenliste. Klicken Sie auf Interne Einstellungen an der Position der
Sirene, um ein Dialogfenster zu öffnen, wo Sie die folgenden Optionen
einstellen können (*zeigt die Standardeinstellungen an).
Die Registerkarte Einstellungen:
Akustische Alarmsignalisierung von Bereichen: Die Auswahl von
Bereichen, die einen Alarm über die Sirene anzeigen sollen. Die Stan-
dardeinstellung ist die Alarmanzeige von allen Bereichen.
Reaktion: Diese Einstellung legt fest, ob die Sirene eine IW* (interne
Warnung) oder eine EW (externe Warnung) signalisieren soll. Die
Alarmanzeigen mit dieser Sirene können auch vollständig deaktiviert
werden (andere Funktionen bleiben weiterhin aktiviert)
Sirenenton: Unterbrochen*, Ununterbrochen
Max. Sirenenalarm [min]: 1, 2, 3*, 4, 5 Minuten und Deaktiviert
(AUS) – Wenn die Option AUS ausgewählt ist, entspricht die akustische
Anzeige dem Parameter Alarmdauer in der Registerkarte Systempa-
rameter in F-Link.
Brandalarmanzeige: JA/NEIN* – Diese Einstellung legt fest, ob die
Sirene zwischen den akustischen Anzeigen von Brand- und Standarda-
larmen unterscheiden soll. Die akustische Anzeige eines Brandalarms
ist identisch mit der von Brandmeldern mit einer internen Sirene -
schnell piepend.
Sonstige akustische Signale von Bereichen: Diese Einstellung legt
fest, für welche Bereiche die Sirene andere Alarmarten anzeigen soll.
Die Standardeinstellung ist die Anzeige für alle Bereiche.
Während der Bereichssteuerung: JA/NEIN* – Bei Aktivierung piept
die Sirene 1x nach der Scharfschaltung, 2x nach der Unscharfschaltung
und 3x bei Unscharfschaltung nach einem Alarm. Dies gilt nur für die
ausgewählten Bereiche.
Bei Warnung: JA/NEIN* – Bei Aktivierung reagiert die Sirene mit
drei Pieptönen, wenn das System nicht scharf geschaltet werden kann
sowie bei einer nicht erfolgreichen Scharfschaltung oder Unscharfschal-
tung mit einem aktiven Alarmspeicher.
Eingangsverzögerung: JA/NEIN* – Bei Aktivierung zeigt die Sirene
die Eingangsverzögerungen in den ausgewählten Bereichen an.
Ausgangsverzögerung bei Teilscharfschaltung: JA/NEIN* – Bei
Aktivierung zeigt die Sirene die Ausgangsverzögerungen der ausge-
wählten Bereiche an, wenn das System teilscharf geschaltet ist. Diese
Option ist nur verfügbar, wenn die Ausgangsverzögerung der vollstän-
dig scharf geschalteten Bereiche aktiviert ist.
Ausgangsverzögerung: JA/NEIN* – Bei Aktivierung zeigt die Sirene
die Ausgangsverzögerungen der vollständig scharf geschalteten aus-
gewählten Bereiche an.
Lautstärke der zusätzlichen
dardmäßig*, Hoch, Mit der Taste, Programmierbar – Dies gilt nur für
andere akustische Anzeigen und die akustische Anzeige von PG-
Ausgängen und hat keinen Einfluss auf die Lautstärke der Alarmanzei-
ge. Wenn die Option „Mit der Taste" ausgewählt ist, kann die Lautstärke
von einem Benutzer geändert werden, indem die Taste für 3 Sekunden
akustischen Anzeigen: Stan-
