jablotron JA-110A II Kurzanleitung

JA-110A II Interne BUS-Sirene mit Backup-Batterie
Dieses Dokument wurde maschinell aus dem englischen Original übersetzt. Im
Falle von Unklarheiten oder Zweifeln beziehen Sie sich bitte auf die ursprüngliche
Ausführung des Dokuments. Sollten Sie auf Fehler stoßen oder weitere Fragen
haben, wenden Sie sich bitte an die technische Beratung (Kontaktinformationen
finden Sie am Ende dieses Dokuments).
Die Sirene JA-110A II ist eine Komponente des JABLOTRON
Systems. Sie wird für die Alarmanzeige innerhalb eines Gebäudes
verwendet und bietet die Möglichkeit, zwischen verschiedenen
Alarmarten mit unterschiedlichen LED-Leuchten zu differenzieren. Sie
kann auch für andere Alarmsignalisierungen verwendet werden (PG-
Ausgänge, Eingangs-/Ausgangsverzögerungen,
Betätigen einer Taste an der Sirene kann den laufenden Alarm stumm
schalten (Bestätigung, dass sich eine Person im Gebäude befindet oder
die Auslösung eines Panikalarms sein kann (optionale Funktion). Die
Sirene nimmt eine Position im System ein und sollte von einem
geschulten Techniker mit einem von einem autorisierten Händler
ausgestellten gültigen Zertifikat installiert werden.
Installation
Die Sirene kann direkt an einer Gipswand oder in einem speziellen
Gehäuse installiert werden. Die Sirene verfügt über Sabotagekontakte
auf der Vorder- und Rückseite.
Wenn Sie planen, die Sirene an ein Kabel anzuschließen, das länger
als 100 m ist, empfehlen wir die Verwendung der Back-up Batterie BAT-
3V2-CR2 (nicht im Lieferumfang enthalten), die Spannungsverluste
ausgleichen kann. Auf diese Weise kann die Sirene den in den
Technischen Parametern angegebenen Alarmton halten.

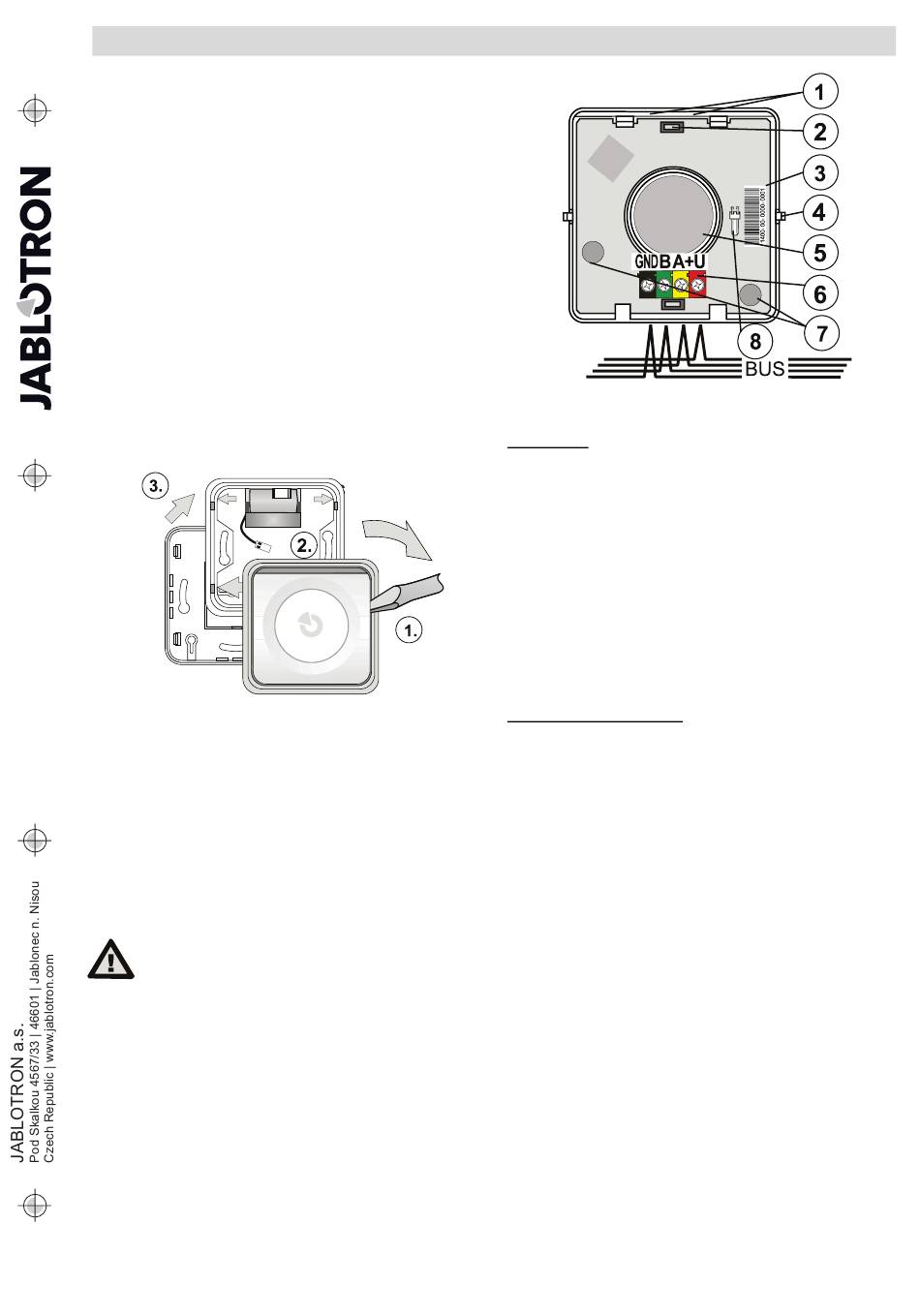

Abbildung 1: Demontage der Sirene vor der Installation
1. Entfernen Sie das Gehäuse (Taste) der Sirene aus dem
Kunststoffrahmen, indem Sie mit einem Schraubendreher auf eine
Seite des Gehäuses drücken (1.), wie in Abbildung 1 dargestellt.
2. Entfernen Sie den mittleren Teil des Rahmens (3.), indem Sie auf die
4 durch Pfeile angezeigten Reiter drücken (2.)
3. Schieben Sie das BUS-Kabel durch eine dafür vorgesehene
rechteckige Aussparung in der Kunststoffbasis.
4. Befestigen Sie die Kunststoffbasis mit den empfohlenen Schrauben
an dem gewählten Ort. Wenn die Sirene eine Batterie verwendet,
setzen Sie diese unter die Oberseite der Kunststoffbasis, wie in
Abbildung 1 dargestellt.
5. Montieren Sie den Kunststoffrahmen mit der Kunststoffbasis, um die
Batterie in ihrer Position zu fixieren.
Schließen Sie den BUS nur an, wenn die
Stromversorgung der Zentrale vollständig
abgeschaltet ist.
6. Schließen Sie das BUS-Kabel an die Klemmen (6.) an, wie in der
Abbildung 2 gezeigt. Wenn Sie eine Batterie verwenden, schließen
Sie diese an den Stecker der Batterie an (8.).
7. Setzen Sie das Gehäuse (Tasten) in den Kunststoffrahmen ein.
Achtung, die Sabotagekontakte (7) müssen über den Magneten im
Kunststoffrahmen positioniert werden.
8. Befolgen Sie die Anleitung zur Installation der Zentrale.
Grundlegende Anweisungen:
a. Wenn die Stromversorgung angeschlossen ist, beginnt die gelbe
LED-Leuchte (1) zu blinken, um anzuzeigen, dass die Sirene
noch nicht im System angemeldet wurde.
b. Öffnen Sie die F-Link Software, wählen Sie eine freie Position
in der Registerkarte Komponentenliste und klicken Sie auf die
Taste Anmelden, um den Anmeldemodus zu starten.
c. Klicken Sie auf BUS Anmeldesignal senden, wählen Sie die Sirene
JA-110A II aus der Liste aus und doppelklicken Sie darauf, um Ihre
Auswahl zu bestätigen. Die gelbe LED-Leuchte (1.) schaltet sich
aus.
JA-110A II Interne BUS-Sirene mit Backup-Batterie
Türklingel). Durch
Abbildung 2: 1 – LED-Leuchten; 2 – Taste; 3 – Produktionsnummer;
4 – Reiter für die Tasten; 5 – piezoelektrische Sirene; 6 – BUS-Klemme;
7 – Sabotagekontakte; 8 – Batterieanschluss für BAT-3V2-CR2
Anmerkungen:
− Die Anmeldung der Sirene bei der Zentrale ist auch durch Drücken
einer Taste (oben oder unten) möglich. Die Sirene meldet sich beim
System an und die gelbe LED-Leuchte schaltet sich aus.
− Eine weitere Option ist die Eingabe der Seriennummer über die
F-Link Software. Die Seriennummer befindet sich auf einem
Aufkleber mit einem Strichcode, der auf die Rückseite der Sirene
geklebt wird. Es werden alle Ziffern der Produktionsnummer benötigt
(Beispiel: 1400-00-0000-0001).
− Wenn Sie die Sirene aus dem System entfernen möchten, löschen
Sie sie aus ihrer Position in der F-Link Software.
Öffnen Sie die F-Link Software, gehen Sie in die Registerkarte
Komponentenliste. Klicken Sie auf die Taste Interne Einstellungen an
der Position der Sirene, um ein Dialogfenster zu öffnen, in dem Sie die
folgenden
Standardeinstellungen).
Die Registerkarte Einstellungen:
Akustische Anzeige eines Einbruchsalarms von Bereichen: Die
Auswahl der Bereiche, die einen Einbruchalarm über die Sirene anzeigen
sollen. Die Standardeinstellung ist die Anzeige eines Einbruchs aus allen
Bereichen.
Reaktion: Legt fest, ob die Sirene IW* (interne Warnung) oder EW (externe
Warnung) Signale anzeigen soll. Die Alarmanzeigen über diese Sirene kann
auch vollständig deaktiviert werden (andere Funktionen bleiben weiterhin
aktiv).
Sirenenton: periodisch*, dauerhaft
Maximale Sirenenzeit: 1, 2, 3*, 4, 5 Minuten und AUS - wenn die Option
AUS gewählt wird, entspricht die Anzeige der Alarmsignalisierung dem
Parameter Länge des Alarms in der Registerkarte Parameter in F-Link.
Verschiedene Brandalarmanzeigen: JA/NEIN* - Diese Einstellung legt
fest, ob die Sirene zwischen der akustischen Anzeige eines Brandalarms und
eines Standardalarms unterscheidet. Die Anzeige eines akustischen
Brandalarms ist identisch mit der von Rauchmeldern mit einer internen Sirene
- schnelles Piepsen.
Andere akustische Anzeigen von Bereichen: Diese Einstellung legt
fest, für welche Bereiche die Sirene andere Alarmarten anzeigen soll. Die
Standardeinstellung ist die Anzeige für alle Bereiche.
Bei Bedienung durch einen Bereich: JA / NEIN* - Bei Aktivierung piept
die Sirene 1x nach der Scharfschaltung, 2x nach der Unscharfschaltung
und 3x bei der Unscharfschaltung nach einem Alarm. Dies gilt nur für die
ausgewählten Bereiche.
Während einer Warnung: JA / NEIN* - Bei Aktivierung reagiert die
Sirene mit drei Pieptönen, wenn das System nicht scharf geschaltet
werden kann sowie bei einer nicht erfolgreichen Scharfschaltung oder
Unscharfschaltung mit einem aktiven Alarmspeicher.
Eingangsverzögerung: JA / NEIN* - wenn ermöglicht, zeigt die Sirene
die Eingangsverzögerungen der ausgewählten Bereiche an.
Ausgangsverzögerung bei einer teilweise Scharfschaltung: JA /
NEIN* - falls ermöglicht, zeigt die Sirene die Ausgangsverzögerungen der
ausgewählten Bereiche an, wenn das System teilweise scharf geschaltet
ist. Diese Option ist nur verfügbar, wenn die Eingangsverzögerung für
vollständig eingestellte Bereiche ermöglicht wird.
Ausgangsverzögerung bei vollständiger Scharfschaltung: JA / NEIN*
Wenn
1 /2
Einstellung der Eigenschaften
Optionen einstellen
diese Option ermöglicht wird,
können: (* kennzeichnet
zeigt die Sirene die
