jablotron JA-110A II Kurzanleitung

Die Sirene JA-110A II ist eine Komponente des Systems
JABLOTRON 100+. Sie dient zur Alarmanzeige in einem Gebäude und
kann mit unterschiedlichen
Alarmarten differenzieren. Zusätzlich kann sie für andere akustische
Anzeigen (PG-Ausgänge,
Türklingel) verwendet werden. Das Betätigen der Sirene kann den
Alarm stumm schalten (= Bestätigung, dass sich eine Person
im Gebäude befindet) oder einen Panikalarm auslösen (optionale
Funktion). Die Sirene nimmt eine Position im System ein und sollte von
einem geschulten Techniker mit einem von einem autorisierten Händler
ausgestellten gültigen Zertifikat installiert werden.
Installation
Die Sirene kann direkt an eine verputzte Wand oder ein dafür
geeignetes Gehäuse montiert werden. Die Sirene ist vorne und hinten
mit Sabotagekontakten ausgestattet.
Wenn Sie die Sirene an ein Kabel anschließen möchten, das länger
als 100 m ist, empfehlen wir die Verwendung der Backup-Batterie des
Typs BAT-3V2-CR2 (nicht im Lieferumfang enthalten), mit der
Spannungsverluste ausgeglichen werden können. Auf diese Weise
kann die Sirene den in den technischen Spezifikationen angegebenen
Alarmton halten.

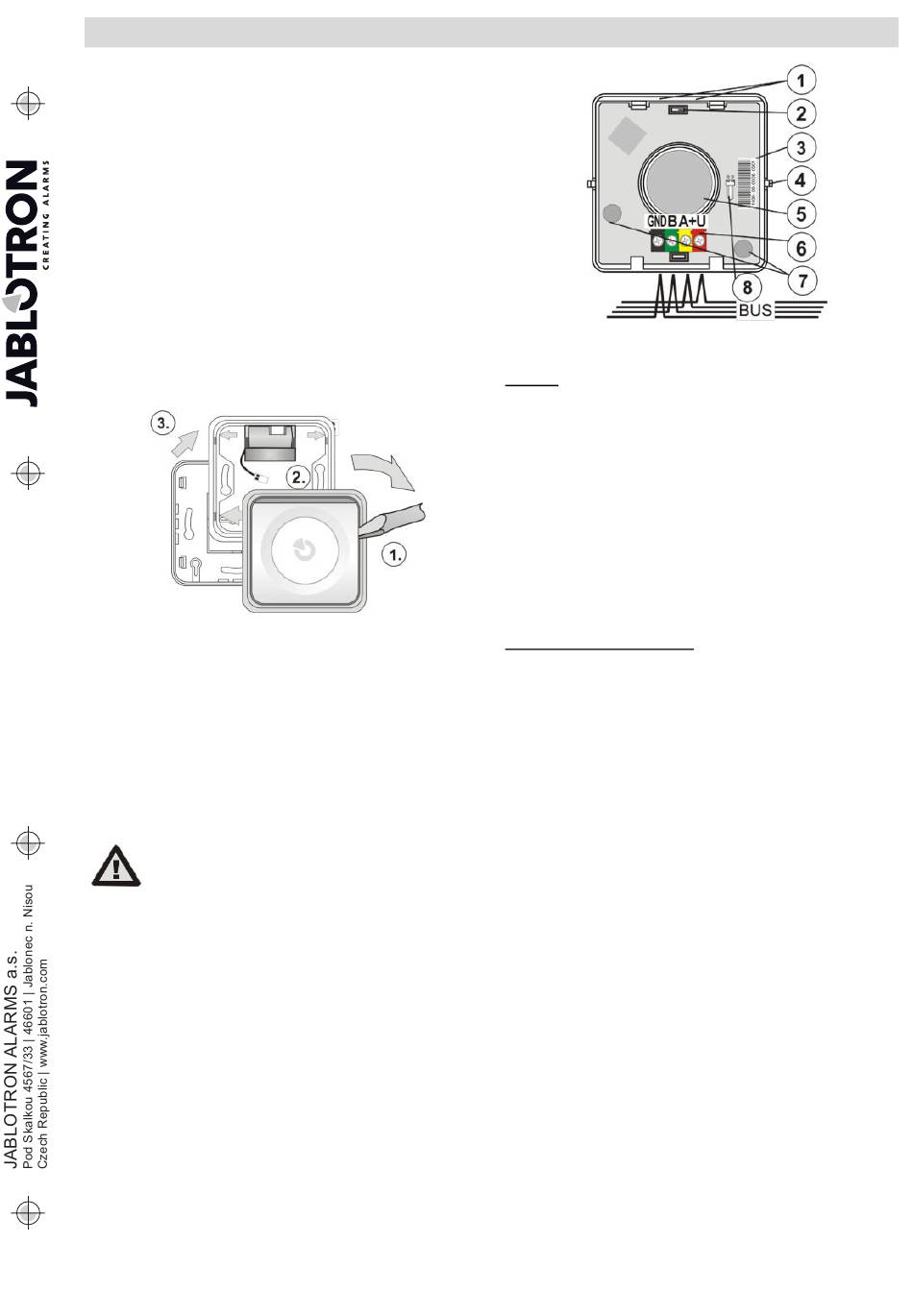

Abbildung 1: Demontage der Sirene vor der Installation
1. Entfernen Sie das Gehäuse
Plastikrahmen, indem Sie auf eine Seite des Gehäuses (1.) mit
einem Schraubenzieher wie in Abbildung 1 drücken.
2. Entfernen Sie durch Drücken der 4 durch Pfeile gekennzeichneten
Laschen (2.) den mittleren Teil des Rahmens (3.).
3. Schieben Sie das BUS-Kabel durch eine dafür vorgesehene
rechteckige Aussparung in der Kunststoffbasis.
4. Schrauben Sie die Kunststoffbasis an der ausgewählten Stelle fest.
Sollte die Sirene mit einer Batterie betrieben werden, platzieren Sie
diese wie in Abbildung 1 unter die Oberseite der Kunststoffbasis.
5. Montieren Sie den Plastikrahmen mit der Kunststoffbasis, was die
Batterie in die richtige Position bringt.
Schließen Sie die Sirene nur dann an den
BUS an, wenn die Zentrale vollständig vom
Strom getrennt ist.
6. Schließen Sie das BUS-Kabel an die Klemmen (6.) wie
in Abbildung 2 an. Wenn Sie eine Batterie verwenden, verbinden
Sie sie mit dem Batterieanschluss (8.).
7. Setzen Sie das Gehäuse (Tasten) in den Plastikrahmen ein. Achten
Sie darauf, die Sabotagesensoren (7) über den Magneten in der
Kunststoffbasis zu positionieren.
8. Gehen Sie entsprechend der Installationsanleitung der Zentrale vor.
Grundsätzliche Vorgehensweise:
a. Nach Anschluss an das Stromnetz beginnt eine gelbe LED (1)
zu leuchten und zeigt damit an, dass die Sirene noch nicht
beim System angemeldet ist.
b. Öffnen Sie F-Link, wählen Sie die erforderliche Position in der
Registerkarte Geräte aus und klicken Sie auf Anmelden,
um den Anmeldemodus zu starten.
c. Klicken Sie auf neue BUS-Geräte scannen / hinzufügen,
wählen Sie die Sirene JA-110A II von der Liste aus und
bestätigen Sie diese Auswahl mit einem Doppelklick. Die gelbe
LED (1) erlischt.
JA-110A II Interne Bus-Sirene
JA-110A II Interne BUS-Sirene
Anzeigearten die unterschiedlichen
Eingangs-/Ausgangsverzögerungen,
(Tasten) der Sirene
Abbildung 2: 1 – LED-Anzeigen; 2 – Tasten; 3 – Produktionsnummer;
4 - Tastenlaschen; 5 - piezoelektrische Sirene; 6 – BUS-Klemme;
7 – Sabotagesensor 8 – Batterieamschluss für BAT-3V2-CR2
Hinweise:
−
Die Anmeldung der Sirene bei der Zentrale ist auch durch Betätigen
der Taste (oben oder unten) möglich. Die Sirene wird beim System
angemeldet und die gelbe LED erlischt.
−
Eine weitere Option ist die Eingabe des Produktionscodes über
F-Link. Der Produktionscode befindet sich auf einem Aufkleber mit
einem Strichcode, der auf der Rückseite der Sirene festgeklebt
wurde. Es müssen alle Zahlen des Produktionscodes eingegeben
werden (Beispiel: 1400-00-0000-0001).
−
Wenn Sie die Sirene vom System entfernen möchten, löschen Sie
sie von ihrer Position in F-Link.
Einstellung der Eigenschaften
Öffnen Sie F-Link und gehen Sie dort zur Registerkarte Geräte.
Klicken Sie auf Interne Einstellungen an der Position der Sirene,
um ein Dialogfenster zu öffnen, wo Sie die folgenden Optionen
einstellen können (*zeigt die Standardeinstellungen an).
Die Registerkarte Einstellungen:
vom
Akustische Anzeige eines Einbruchsalarms von Bereichen:
Die Auswahl von Bereichen, die einen Einbruchalarm über die Sirene
anzeigen sollen. Die Standardeinstellung ist die Einbruchsanzeige von
allen Bereichen.
Reaktion: Diese Einstellung legt fest, ob die Sirene eine IW* (interne
Warnung) oder eine EW (externe Warnung) signalisieren soll.
Die Alarmanzeigen mit dieser Sirene können auch vollständig
deaktiviert werden (andere Funktionen bleiben weiterhin aktiviert)
Sirenenton: periodisch*, dauerhaft.
Maximale Sirenenzeit: 1, 2, 3*, 4, 5 Minuten und AUS – Wenn die
Option AUS ausgewählt ist, entspricht die akustische Anzeige der
Alarmlängenparameter in der Registerkarte Parameter in F-Link.
Unterschiedliche
Einstellung legt fest, ob die Sirene zwischen den akustischen Anzeigen
von Feuer- und Standardalarmen unterscheiden soll. Die akustische
Anzeige eines Feueralarms ist identisch mit der von Rauchmeldern mit
einer internen Sirene - schnell piepend.
Andere akustische Anzeigen von Bereichen: Diese Einstellung
legt fest, für welche Bereiche die Sirene andere Alarmarten anzeigen
soll. Die Standardeinstellung ist die Anzeige für alle Bereiche.
Bei Steuerung durch einen Bereich: JA/NEIN* – Bei Aktivierung
piept die Sirene 1x nach der Scharfschaltung, 2x nach der
Unscharfschaltung und 3x bei Unscharfschaltung nach einem Alarm.
Dies gilt nur für die ausgewählten Bereiche.
Während einer Warnung: JA/NEIN* – Bei Aktivierung reagiert die
Sirene mit drei Pieptönen, wenn das System nicht scharf geschaltet
werden kann sowie bei einer nicht erfolgreichen Scharfschaltung oder
Unscharfschaltung mit einem aktiven Alarmspeicher.
Eingangsverzögerung: JA/NEIN* – Bei Aktivierung zeigt die Sirene
die Eingangsverzögerungen oder ausgewählten Bereiche an.
Ausgangsverzögerung bei einer teilweise Scharfschaltung:
JA/NEIN* – Bei Aktivierung zeigt die Sirene die Ausgangs-
verzögerungen der ausgewählten Bereiche an, wenn das System
teilweise scharf geschaltet ist. Diese Option ist nur verfügbar, wenn die
Ausgangsverzögerung der vollständig scharf geschalteten Bereiche
aktiviert ist.
Ausgangsverzögerung
JA/NEIN* – Bei Aktivierung zeigt die Sirene die Ausgangs-
verzögerungen der vollständig scharf geschalteten ausgewählten
Bereiche an.
Lautstärken der zusätzlichen akustischen Anzeigen: Standard*,
Erhöht, über die Taste, Programmierbar – Dies gilt nur für andere
akustische Anzeigen und die akustische Anzeige von PG-Ausgängen
1 / 2
Feueralarmanzeigen: JA/NEIN*
bei vollständiger Scharfschaltung:
– Diese
