JA-113A RB - Externe Bus-Sirene
Dieses Dokument wurde maschinell aus dem englischen Original übersetzt. Bei
jeder Unklarheit oder jedem Zweifel beziehen Sie sich bitte auf die ursprüngliche
Ausführung des Dokuments. Sollten Sie auf Fehler stoßen oder weitere Fragen
haben, wenden Sie sich bitte an die technische Beratung (Kontaktinformationen
finden Sie am Ende dieses Dokuments).
Das Produkt ist eine Bus-Komponente des JABLOTRON-Systems.
Es wird für die Alarm-Signalisierung und zusätzliche Akustik außerhalb
des
überwachten
Gebäudes
vorauseilender
Sabotage-Melder
einschließlich einer Batterie für den Fall, dass der Täter das Bus-Kabel
durchtrennt, eingesetzt werden. Das Produkt nimmt eine Position im
System ein und ist für die Montage durch einen geschulten Techniker
mit einem gültigen Zertifikat von Jablotron vorgesehen. Dieses Produkt
ist mit den Bediengeräten JA-102K, JA-103K und JA-107K kompatibel.
Die Sirene JA-113A RB wird aus zwei Teilen zusammengebaut, der
Basis
JA-113A-BASE-RB
und
JA-1xxA-C-xx-x. Diese sind in verschiedenen Farbkombinationen für
den Deckel selbst und den Blinkgeber erhältlich. Das Basisteil darf nicht
allein verwendet werden, sondern muss immer mit einem der Deckel
kombiniert werden
Die Kombination der Farben und Materialien des Deckels ist in der Tabelle
dargestellt:
Deckeltyp
Farbe und Material des
Deckels
JA-1X2A-C-WH
weißer Kunststoff
JA-1X2A-C-GR
grauer Kunststoff
JA-1X2A-C-AN
anthrazitfarbener
Kunststoff
JA-1x1A-C-ST
aus rostfreiem Stahlblech
JA-1X1A-C-ST-B
aus rostfreiem Stahlblech
Hinweis: Die Sirene ist auch mit älteren JA-1x1A-C-xx-x Deckeln
kompatibel.
Montage
Die Sirene wird an einer vertikalen Wand montiert, wobei der
Blinkgeber nach unten zeigt. Vermeiden Sie die Montage in der Nähe
von Dachrinnen und an Orten, an denen das Risiko der Eisbildung
besteht.
3
4
5
6
7
8

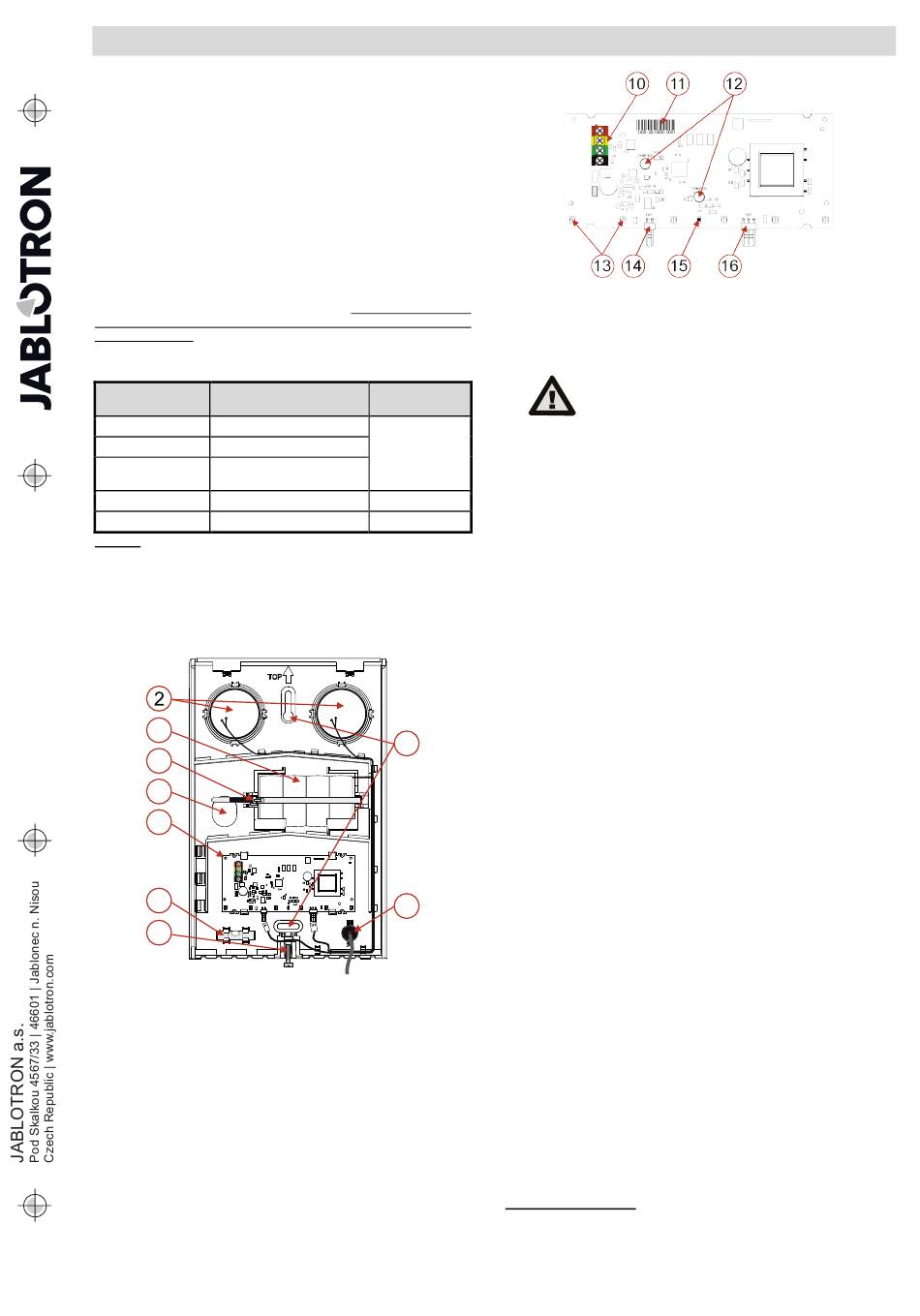

Abbildung 1: Beschreibung der internen Teile des Produkts
1 - Montagebohrung; 2 - Piezo-Sirenen; 3 – Back-up Akku;
4 - wiederverwendbarer Befestigungsstreifen; 5 - Bohrung für Bus-Kabel;
6 - Leiterplatte; 7 - Wasserwaage; 8 - Verriegelungsschraube; 9 - Schnur
mit Clip zum Anschluss des Deckels (kann einfach durch Drücken des
Riegels gelöst werden)
1.
Fädeln Sie das Bus-Kabel durch das Loch (5). Crimpen Sie das
Kabel in die vorbereiteten Clips.
2.
Schrauben
Sie
die
Sirene
verschraubungen in den Löchern (1) an der gewählten Stelle fest.
Die eingebaute Wasserwaage (7) kann verwendet werden, um die
Sirene in einer vertikalen Position genau zu fixieren.
JA-113A RB Externe Bus-Sirene
verwendet.
Es
kann
auch
dienen.
Die
Sirene
kann
einem
der
optionalen
Deckel
Blinkerfarbe
transparent
rot
blau
1
9
mit
den
beiden
Platinen-
als
Abbildung 2: Beschreibung der Leiterplatte
10 - Bus-Klemme; 11 - Seriennummer; 12 - Sensoren für die unzulässige
Handhabung; 13 - LED-Leuchten; 14 - Stecker für den Anschluss der
Batterie; 15 - gelbe LED-Störungsanzeige; 16 - Stecker für den Anschluss
des elektroakustischen Wandlers (Achtung: hohe Spannung)
Schließen Sie den Bus immer an, wenn
die Stromversorgung der Anlage
vollständig abgeschaltet ist.
3.
Stecken Sie das Bus-Kabel in die Klemme (10).
4.
Schließen Sie den Akku an den Stecker (14) an, falls er verwendet
wird.
Hinweis: Zur Einhaltung der EN 50131-1 ist der Anschluss einer
Batterie erforderlich.
5.
Beim Einschalten des Systems blinkt die gelbe LED-Leuchte (15), um
anzuzeigen, dass die Sirene nicht dem System zugeordnet ist.
6.
Bitte beachten Sie auch die Anleitung zur Montage des
Bediengeräts. Grundlegende Vorgehensweise:
a. Wählen Sie in F-Link auf dem Reiter Geräte die unbenutzte
Position und drücken Sie die Taste Zuordnen, um den
Anmeldemodus zu aktivieren.
b.
Wählen Sie die Sirene mit der Option "Neue Bus-Geräte
suchen/hinzufügen" aus der Liste aus und bestätigen Sie die
Auswahl mit einem Doppelklick. Die gelbe LED-Leuchte geht
aus.
7.
Prüfen Sie den Anschluss der elektroakustischen Wandler (2) an den
Stecker der Elektronikplatine (16) - stecken Sie ihn ggf. ein.
8.
Befestigen Sie den Draht des Deckels mit der Klammer (9) an der
Unterseite der Sirene und bringen Sie dann den ausgewählten
Deckel der Sirene an und sichern Sie ihn mit der Schraube (8).
Anmerkungen:
−
Der magnetische Sensor für die SABOTAGE des Deckels wird nach
der Beruhigung automatisch kalibriert. Nach der Montage des
Deckels muss dieser vollständig geschlossen und mit einer Schraube
gesichert werden. Wenn Sie den Deckel längere Zeit nur teilweise
geschlossen lassen, kann die Sirene den Sensor kalibrieren, und das
anschließende vollständige Schließen kann eine unzulässige
Handhabung verursachen
−
Die Sirene kann auch durch Eingabe der Seriennummer mit der
F-Link-Software
in
Seriennummer befindet sich auf einem Barcode-Etikett (11), das sich
in der Nähe der Bus-Klemme befindet. Es werden alle Ziffern
eingegeben (Muster der Seriennummer: 1400-00-0000-0001).
−
Um eine Sirene aus dem System zu verlegen, löschen Sie sie an der
entsprechenden Position in der Zentrale des Bediengeräts.
−
Bei der Installation ohne Back-up Akku empfehlen wir, nach dem
Scharfschalten der Sirenen immer eine Funktionsprüfung (mit der
Testtaste in F-link) durchzuführen. Wird ein Fehler in der
Spannungsversorgung erkannt, ist eine Installation mit Akku
vorzusehen. Ebenso empfehlen wir bei der Installation in einer
Leitung mit größerem Spannungsabfall (längere Leitungen, mehr
Peripheriegeräte) die Verwendung eines Akkus.
−
Der hintere Sensor für die SABOTAGE wird zwei Minuten nach dem
Anschluss kalibriert.
Einstellung der Eigenschaften
Sie wird durch das Programm F-Link - Reiter Peripherie durchgeführt.
Verwendung der Option auf der Position der Sirene Interne
Einstellungen. Es erscheint ein Dialog, in dem folgende Einstellungen
vorgenommen werden können: (* kennzeichnet Werkseinstellungen)
Reiter "Einstellungen":
Montage ohne Akku: JA / NEIN*
Akustische Anzeige eines Einbruchsalarms von Bereichen: legt
fest, für welche Bereiche die Sirene einen Alarm über die Sirene anzeigt.
Sie ist werkseitig so scharfgeschaltet, dass sie für alle Bereiche ertönt.
1 / 1
