jablotron JA-163A RB Kurzanleitung

JA-163A RB Funk-Außensirene batteriebetrieben
Das Produkt ists eine Komponente des Systems JABLOTRON 100+.
Es dient als Alarmanzeige im Außenbereich. Das Produkt kann auch
für andere akustische Anzeigen
Unscharfschalten u.a.) eingesetzt werden. Die Sirene wird nur mit einer
Lithiumbatterie (ohne eine weitere externe Quelle) betrieben.
JA-163A RB besteht aus der Grundplatte mit Elektronik JA-163A
BASE RB, der Lithiumbatterie BAT-100A und der Abdeckung der
Baureihe JA-1X1A-C-xx. Die Abdeckungen sind in mehreren
Farbvarianten lieferbar, siehe Tabelle unten. Die Sirene nimmt eine
Position im System ein. Das Produkt ist nur zur Montage durch einen
geschulten Techniker mit einem gültigen Jablotron Zertifikat bestimmt.
Die Farb- und Materialkombinationen der Abdeckungen sind in der
Tabelle angegeben:
Bezeichnung der Farbe und Material der
Abdeckung
JA-1X1A-C-GR Grau, Kunststoff
JA-1X1A-C-ST
JA-1X1A-C-WH Weiß, Kunststoff
JA-1X1A-C-GR-B Grau, Kunststoff
JA-1X1A-C-ST-B
JA-1X1A-C-WH-B Weiß, Kunststoff
Installation und Anlernen der Sirene am System
Der gesamte Anlernvorgang ist im Errichtermodus durchzuführen.
Die Zentrale muss das Funkmodul JA-11xR enthalten.

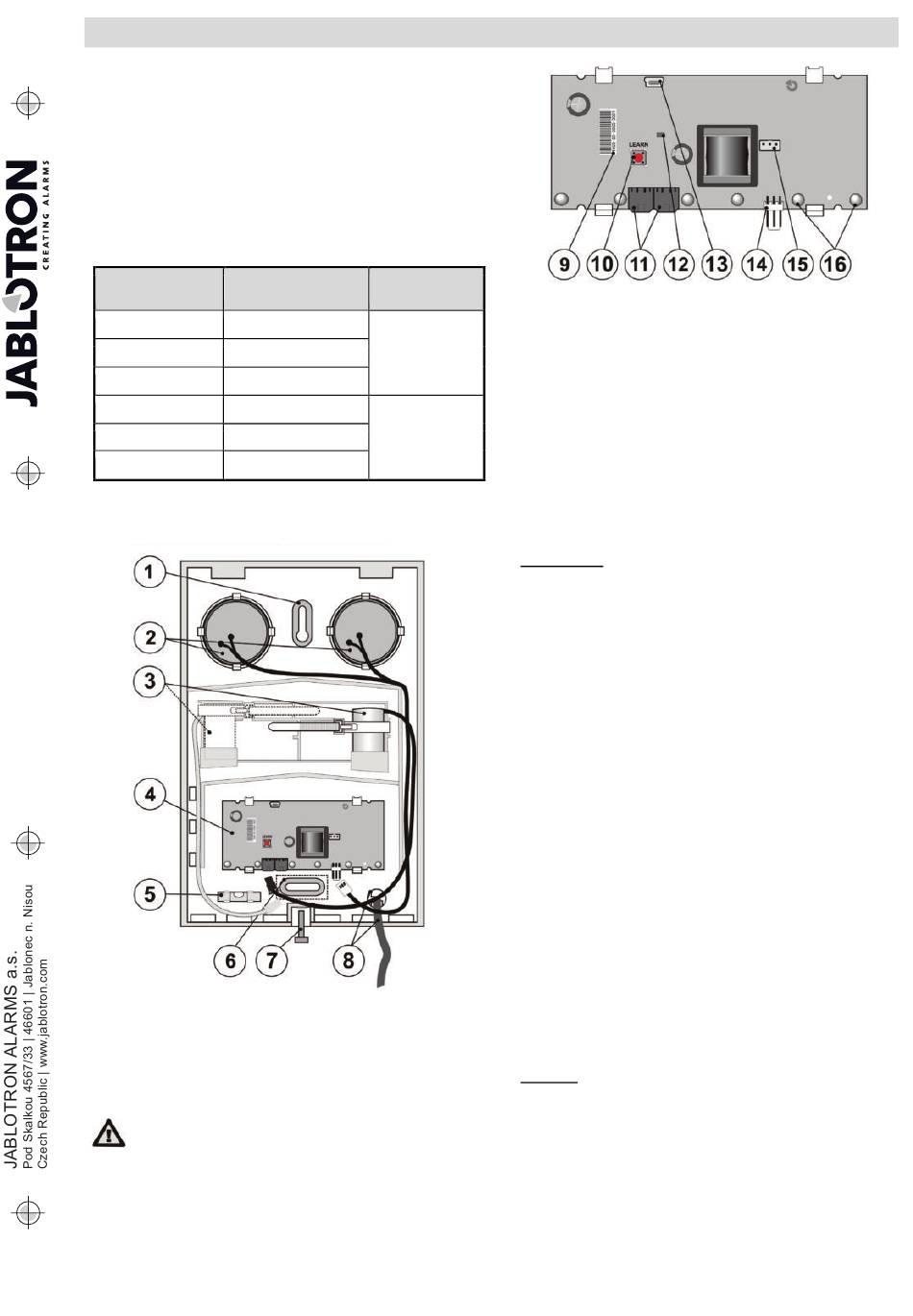

Abbildung 1: 1 – Montageöffnung; 2 – elektroakustische Wandler;
3 – Lithiumbatterie BAT-100A mit wieder verwendbarem
Befestigungsband (bis zu 2 Batterien können eingesetzt werden);
4 – Elektronikplatine der Sirene; 5 – integrierte Libelle;
6 – Montageöffnung mit Sabotage-Funktion; 7 – Schraube der
Abdeckung; 8 – Litze mit Schelle zum Aufhängen des Deckels der Sirene
(durch das Drücken der Lasche lösbar)
Die Sirene wird an einer senkrechten Wand
angebracht, mit dem Blitzlicht nach unten. Montieren
Sie sie nicht in der Nähe von Regenrinnen und an
Stellen, wo eine Eisbildung droht.
1. Befestigen Sie die Sirene an gewünschter Stelle mit zwei
Schrauben in den Montageöffnungen (1) und (6). Um die
senkrechte Position der Sirene genau zu bestimmen, können Sie
ie integrierte Libelle (5) nutzen.
2. Schließen Sie die Lithiumbatterie BAT-100A (3) am Batteriean-
schluss (11) an.
JA-163A RB Funk-Außensirene batteriebetrieben
(PG-Ausgänge, Scharf-
Blitzlichtfarbe
Abdeckung
Edelstahl rot
blau
Edelstahl
/
Abbildung 2: 9- Seriennummer; 10 – Anlerntaste; 11 – Batterie-Anschluss;
12 – gelbe Signallampe Störung; 13 – Mini-USB-Anschluss;
14 – Anschluss des elektroakustischen Wandlers (Achtung
Hochspannung); 15 - Anschluss der externen Antenne;
16 – stark leuchtende Signalblinker;
3. Ferner gehen sie entsprechend dem Installationshandbuch der
Zentrale vor. Grundlegende Vorgehensweise:
a. Nach dem Anschluss zeigt die LED (12) durch gelbes Licht
an, dass die Sirene dem System nicht zugeordnet wurde.
b. Wählen Sie im Programm F-Link auf der Registerkarte
Komponentenliste die gewünschte Position und schalten Sie
mit der Taste Anmelden den Anlernmodus ein.
c. Drücken Sie die Anlerntaste der Sirene (10) - dadurch wird die
Sirene angelernt und die gelbe LED erlischt.
4. Setzen Sie die Sirenenabdeckung auf und schrauben Sie sie mit
der Schraube (7) fest.
5. Nehmen Sie die Einstellung der Eigenschaften vor, siehe Kapitel
Eigenschaften einstellen unten.
:
Anmerkungen
−
Die Sirene kann auch durch die Eingabe der Seriennummer
im Programm F-Link an der Zentrale angelernt werden.
Die Seriennummer ist am Strichcode-Schild an der Platine
angebracht. Es werden alle Ziffern eingegeben (Muster des
Ziffernformats: 1400-00-0000-0001).
−
Nach Anschluss der Batterie wird sie zuerst f
depassiviert. In dieser Zeit ist die gelbe LED-Anzeige zwar
eingeschaltet, jedoch kann die Sirene nicht bei der Zentrale
angemeldet werden.
−
Die Sirene kann mit bis zu zwei Batterien BAT-100A betrieben
werden und das empfehlen wir für den Fall, wenn ein erhöhter
Betrieb der Sirene gefordert wird. Die zweite Batterie wird an der
anderen Seite in das dafür vorgesehene Fach eingelegt, siehe
Abbildung 1. Schließen Sie die Batterie am anderen Batterie-
Anschluss (11) an. Die Anschluss-Reihenfolge ist beliebig.
Löschen der Sirene aus dem System /
Befolgen Sie dieses Verfahren, wenn die Sirene aus einem System
gelöscht und in einem anderen angemeldet werden soll. Verfahren Sie
wie folgt:
1. Die Zentrale muss im Errichtermodus sein.
2. Öffnen Sie die Abdeckung der Sirene und trennen Sie die Batterie
BAT-100A von ihrem Anschluss.
3. Öffnen Sie in F-Link die Registerkarte „Komponentenliste",
löschen Sie die Sirene aus der Zentrale und verlassen Sie den
Errichtermodus.
4. Schließen Sie die Batterie BAT-100A an. Drücken Sie
anschließend die Anlerntaste (10) und halten Sie sie etwa 8 Sek.
gedrückt, bis die gelbe LED (12) anfängt zu blinken. Lassen Sie
die Taste dann los.
5. Wenn das Blinken endet (2 x 7-faches Blinken), beginnt die gelbe
LED zu leuchten. Dies bedeutet, dass die Sirene nicht angemeldet
ist.
Hinweise:
−
Wenn eine Rücksetzung durchgeführt wird, erlischt die gelbe
LED. Das bedeutet, dass sich im Funkbereich der Sirene eine
Zentrale mit geöffnetem Errichtermodus befindet und das
Anmeldungsverfahren erneut durchgeführt wurde und die Sirene
dieser Zentrale zugewiesen wurde.
1. Ein FW-Update kann ausschließlich durch Benutzer mit
Errichter-Berechtigung mit F-Link im Errichtermodus durch-
geführt werden.
2. Starten Sie F-Link und öffnen Sie den Errichtermodus.
3. Öffnen Sie die Abdeckung der Sirene.
4. Trennen Sie nicht die Batterie!
1 / 3
ZURÜCKSETZEN
FW-Update
ü r 1 Minute
MNM52305
