jablotron JA-111A RB Kurzanleitung

BUS-Sirene für den Außenbereich JA-111A RB
JA-111A RB ist eine Komponente des Systems JABLOTRON 100.
Es dient zur Alarmanzeige außerhalb eines Gebäudes und zusätzlich
zur akustischen Signalisierung. Ebenso kann sie als vorerkennender
Sabotagemelder verwendet werden. Die Sirene ist im Fall einer
beeinträchtigten Verbindung zum BUS mit einer Backup-Batterie
ausgestattet. Die Sirene besetzt eine Position im System und sollte
von einem geschulten Techniker mit einem von einem autorisierten
Händler ausgestellten gültigen Zertifikat installiert werden.
JA-111A RB wird aus zwei Teilen zusammengestellt: Der Basis mit
der zu JA-111A-BASE-RB gehörenden PCB und optional wählbaren
Abdeckungen der Serie JA-1X1A-C-xx.x. Die Abdeckung und die
Blinkvorrichtung werden farblich abgestimmt geliefert. Die Basis kann
nicht alleine verwendet werden und muss daher immer mit einer
Abdeckung kombiniert werden.
Zur Kombination von Farbe und Material der Abdeckung siehe
die folgende Tabelle:
Abdeckungstyp Farbe und Material
JA-1X1A-C-GR Grau Plastik
JA-1X1A-C-ST Edelstahlblech
JA-1X1A-C-WH Weiß Plastik
JA-1X1A-C-GR-B Grau Plastik
JA-1X1A-C-ST-B Edelstahlblech
JA-1X1A-C-WH-B Weiß Plastik
Installation
Die Sirene sollte so an einer waagerechten Wand montiert werden,
dass die Blinkvorrichtung nach unten zeigt. Vermeiden Sie die
Installation der Sirene in der Nähe von Rinnen und an anderen
Stellen, an denen sich Eis bilden kann.

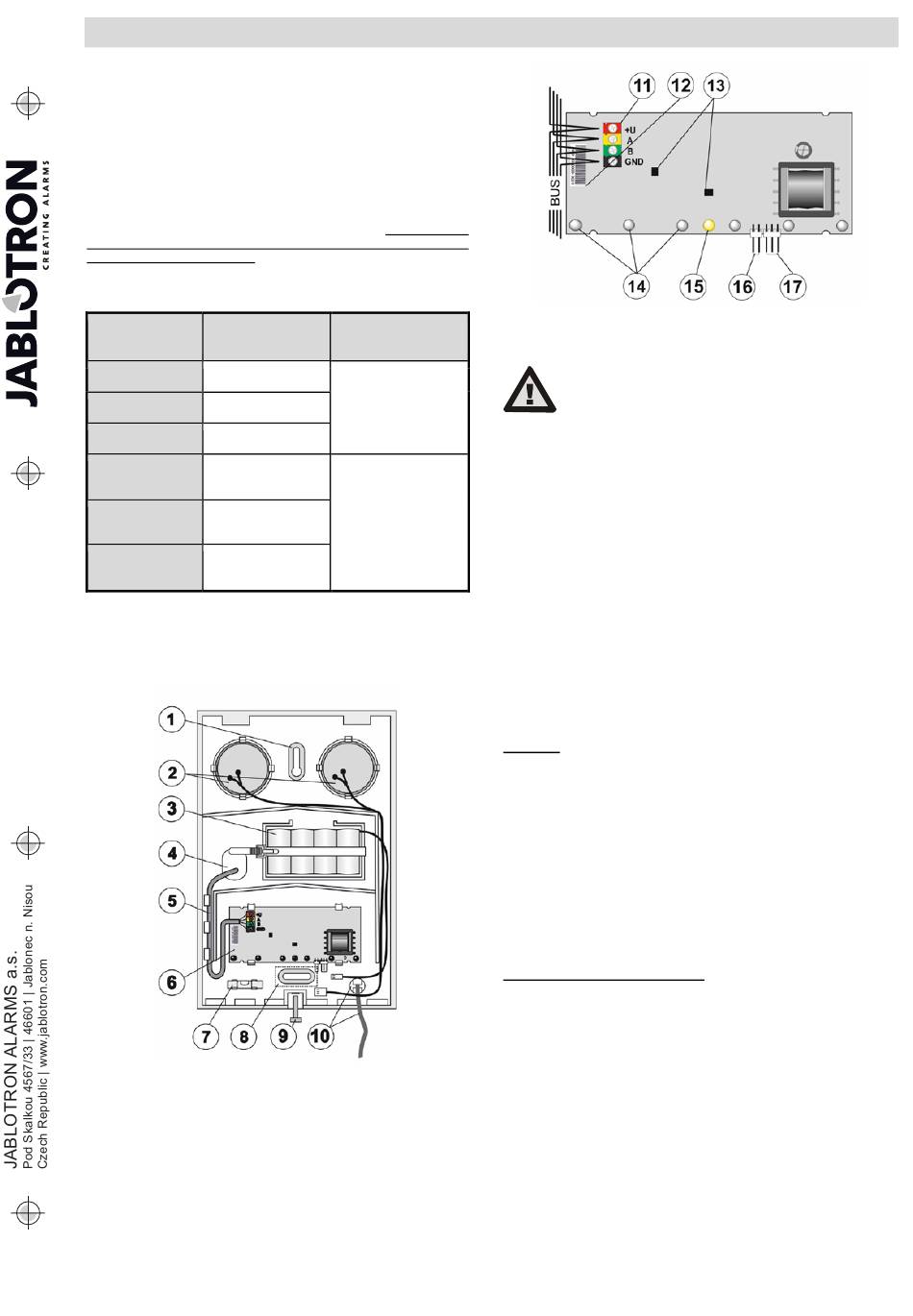

Abbildung: 1 – Bohrloch; 2 – Piezo-Sirene; 3 – NiCd-Batterie;
4 – Kabelloch; 5 – BUS-Kabel; 6 – Leiterplatte (PCB); 7 – Wasserwaage;
8 – Bohrloch mit Sabotageerkennung; 9 – Schraube der Frontabdeckung;
10 – Lasche mit Clip, die die vordere Abdeckung verbindet
(durch Drücken des Clips einfach abnehmbar)
1. Schieben Sie das BUS-Kabel (5) durch das Loch (4) und
befestigen Sie es mit den Kunststofflaschen.
2.
Befestigen Sie die Sirene unter Verwendung der 2 Schrauben
und der Befestigungslöcher (1, 8) an einer geeigneten Stelle.
Für eine einfache vertikale
die Wasserwaage (7) verwenden.
BUS-Sirene für den Außenbereich JA-111A RB BUS
Farbe der
Blinkvorrichtung
Rot
Blau
Positionierung können Sie
Abbildung 2: 11 – BUS-Verbindungsklemmen; 12 – Seriennummer;
13 – Sabotagesensoren; 14 – Hochleistungs-LED-Blinker;
15 – gelbe Systemanzeige 16 – Batterieanschluss;
17 – Anschluss der Piezo-Sirene (Vorsicht: Hochspannung)
Schalten Sie immer den Strom aus, wenn Sie
die Sirene mit dem BUS-System verbinden.
3. Verbinden Sie das BUS-Kabel mit den Klemmen (11).
4. Verbinden Sie die Backup-Batterie mit dem Anschluss (16).
5. Wenn die Sirene eingeschaltet ist, zeigt die gelbe LED (15) an, dass
die Sirene nicht beim System angemeldet wurde. In einigen Fällen
kann die Anzeige vom Start des Systems bis zu 60 Sekunden
verzögert werden.
6. Fahren Sie entsprechend der Anleitungen der Installations-
anleitung der Zentrale fort. Grundsätzliche Vorgehensweise:
a. Öffnen Sie F-Link, wählen Sie eine unbesetzte Position
in der Registerkarte Komponentenliste und klicken Sie auf
Anmelden, um in den Anmeldemodus zu gelangen.
b. Klicken Sie auf die Option "Bus Anmeldesignal senden",
wählen Sie diese Sirene aus der Liste aus und bestätigen
Sie die Auswahl mit einem Doppelklick. Die gelbe LED-Anzeige
erlischt.
7. Prüfen Sie die Verbindung mit der Piezo-Sirene (2) im PCB-
Anschluss (17) – oder verbinden Sie sie.
8. Verbinden Sie Lasche der Abdeckung mit dem Clip (10)
an die Basis, schieben Sie die Abdeckung der Sirene zurück und
befestigen Sie sie mit der Schraube (9).
Hinweise:
−
Die Sirene kann auch beim System angemeldet werden, indem man
die Seriennummer in F-Link eingibt. Sie finden die Seriennummer
auf dem Aufkleber neben den BUS-Klemmen (12). Es müssen
dabei alle Zahlen unter dem Barcode eingegeben werden (1400-00-
0000-0001).
−
Wenn Sie die Komponente aus dem System entfernen möchten,
löschen Sie es von ihrer Position in F-Link.
Einstellungen der Eigenschaften
Öffnen Sie F-Link
Komponentenliste. Klicken Sie auf Interne Einstellungen an der
Position der Sirene, um ein Dialogfenster zu öffnen, wo Sie die
folgenden Optionen einstellen können (* zeigt die Standardeinstellungen
an):
Die Registerkarte Einstellungen:
Akustische Alarmsignalisierung
der Bereiche, die einen Alarm über die Sirene anzeigen sollen.
Die Standardeinstellung ist die Anzeige eines Alarms in allen Bereichen.
Reaktion: Bestimmt, ob die Sirene eine IW (interne Warnung) oder
eine EW* (externe Warnung) anzeigt. Die Alarmanzeige mit dieser
Sirene kann auch vollständig deaktiviert werden (andere Funktionen
bleiben aktiv).
Sirenenton: Unterbrochen*, Ununterbrochen
Max. Sirenenalarm: 1, 2, 3*, 4, 5 Minuten und Deaktiviert (AUS) –
Wenn die Option AUS ausgewählt ist, entspricht die akustische Anzeige
dem Parameter Alarmdauer in der Registerkarte Systemparameter
in F-Link.
Brandalarmanzeige: JA / NEIN* – Bestimmt, ob die Sirene
akustische Brandalarme von anderen Standardalarmen unterscheidet.
Die akustische Anzeige eines Brandalarms - ein schnelles Piepen -
entspricht der Anzeige eines Brandmelders mit internen Sirenen.
Sonstige akustische Signale von Bereichen: Die Auswahl
bestimmt, welche Bereiche andere Alarmarten über die Sirene
anzeigen. Die Anzeige für alle Bereiche ist standardmäßig aktiviert.
