Das Produkt ist eine Komponente des Systems JABLOTRON
100. Es dient zur Außenanzeige von Alarmen und gleichzeitig
als vorgeschobener Sabotagedetektor. Genutzt kann es auch
zur ergänzenden akustischen Anzeige genutzt werden. Die
Sirene beinhaltet einen Backup Akku für Stromausfälle. Das
Produkt ist zur Montage durch einen geschulten Techniker mit
einem gültigen Jablotron Zertifikat bestimmt.
Installation
Die Sirene wird an einer senkrechten Wand montiert, mit dem
Blinklicht nach unten. Montieren Sie sie nicht in der Nähe von
Regenrinnen und an Stellen, wo eine Eisbildung droht.

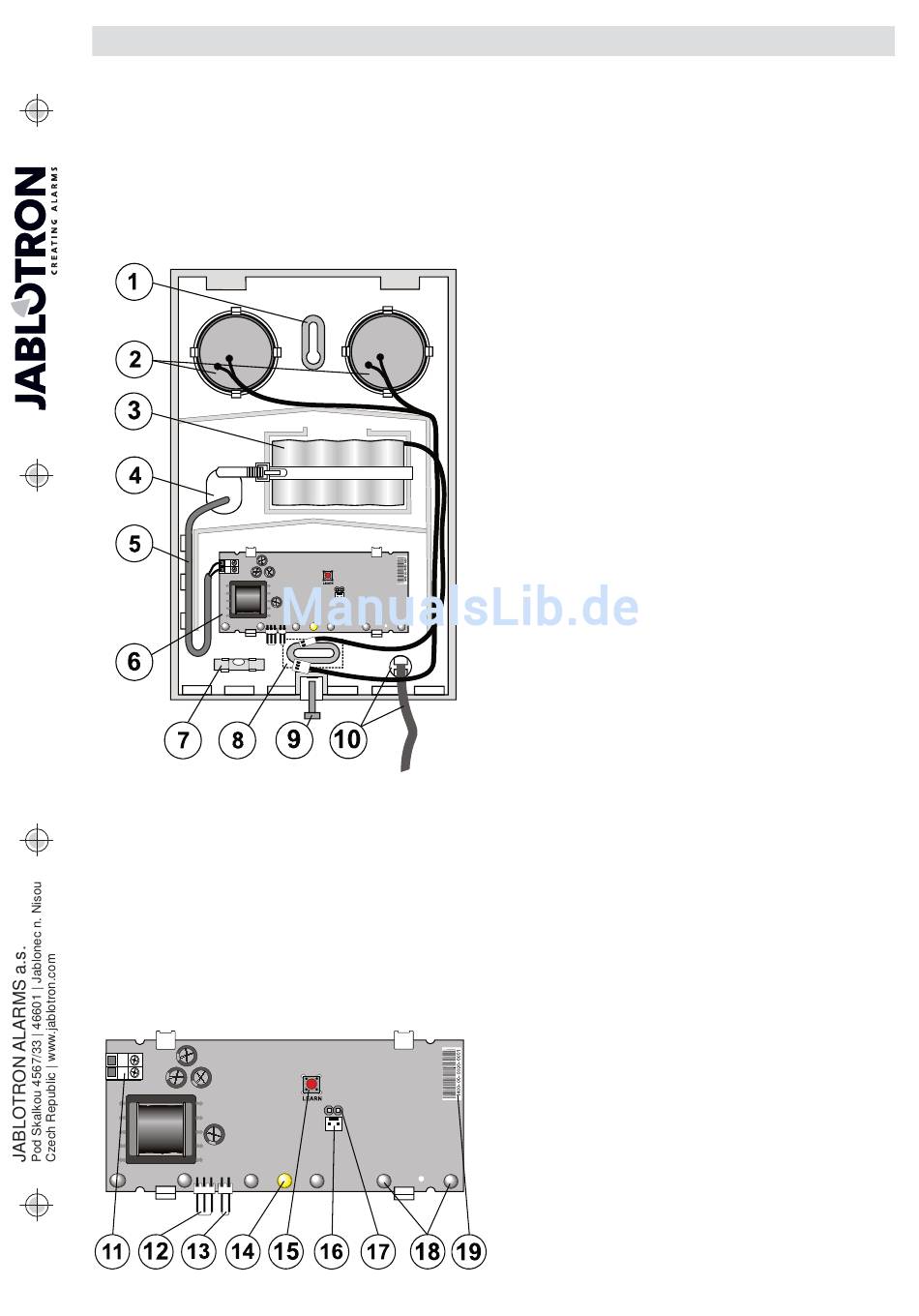

Abbildung: 1 – Montageöffnung; 2 – elektroakustischer Wandler; 3 – NiCd
Akku; 4 – Öffnung für die Kabelzuleitung; 5 – Versorgungskabel;
6 – Leiterplatte der Sirene; 7 – integrierte Libelle; 8 – Montageöffnung mit
Abrissdetektion; 9 – Schraube der Sirenenabdeckung; 10 – Draht mit
einer Spange zum Einhängen des Sirenendeckels (durch Drücken des
Clips leicht zu entfernen)
1. Öffnen Sie die Außenabdeckung der Sirene mit der Schraube
(9) im unteren Bereich.
2. Ziehen Sie das Versorgungskabel (5) durch die Öffnung (4).
Drücken Sie das Kabel in die Arretierungsschellen.
3. Schrauben Sie die Sirene an der gewählten Stelle mit 2
Schrauben
in den Öffnungen (1) und (8) fest. Um die senkrechte Position
der Sirene genau zu bestimmen können Sie die integrierte
Libelle (7) verwenden.
JA-151A Funkaußensirene
JA-151A Funkaußensirene
1 / 1
Abbildung: 11- Versorgungsklemmen; 12 – Anschluss des
elektroakustischen Wandlers (Achtung Hochspannung); 13 – Anschluss
des Akkus; 14 – gelbe Signallampe Störung; 15 – Einlerntaste;
16 – Steckverbindung der externen Antenne; 17 – Verbindung für die
Verwendung der externen Antenne; 18 – stark leuchtende Signalblinker;
19 - Seriennummer
4. Schließen Sie den Backup Akku an der Steckverbindung (13) an.
5. Schließen Sie das Versorgungskabel an den Klemmen (11)
an. Die Polarität ist egal.
6. Richten Sie sich weiter nach dem Installationshandbuch der
Zentrale. Grundlegende Vorgehensweise:
a. Nach dem Einschalten zeigt die gelbe Signallampe (14) an,
dass die Sirene nicht dem System zugeordnet wurde.
b. Im Programm F-Link wählen Sie in der Karte Peripherie die
gewünschte Position und mit Zuordnen schalten Sie den
Einlernmodus ein.
c. Drücken Sie die Einlerntaste der Sirene (15) - dadurch wird
die Sirene eingelernt und die gelbe Signallampe erlischt.
7. Setzen Sie die Sirenenabdeckung wieder auf und schrauben
Sie sie mit der Schraube (9) fest.
Einstellung der Eigenschaften
Mit dem Programm F-Link – Karte Peripherie. An der
Positionen der Sirene verwenden Sie die Wahl Interne
Einstellungen. Es erscheint
in dem eingestellt werden
Werkseinstellungen)
Sektion: legt fest, für welche Sektionen die Sirene heulen und
eventuell auch die Sicherung/Entsicherung anzeigen wird.
Werkseitig ist ein Heulen für alle Sektionen eingestellt.
Reaktion: legt fest, ob die Sirene aufgrund des EW*
(Außenalarm) oder IW Signals (interner Alarm) heulen wird. Das
Alarmheulen kann auch vollständig ausgeschaltet werden (die
anderen Funktionen werden beibehalten).
Heulen der Sirene: unterbrochen*, ununterbrochen
Einschränkung der Dauer des Heulvorganges: 1, 2, 3*,4, 5
Minuten.
Piepton bei der Steuerung der Sektion: JA / NEIN* - wenn
eingeschaltet, gibt die Sirene einen Piepton von sich Sicherung 1x,
Entsicherung 2x und Entsicherung nach einem Alarm 3x.
Blinkt 30 Minuten nach dem Alarm: JA / NEIN* verlängertes
Blinken kann durch eine erneute Sicherung des Systems oder durch
Löschen der Alarmanzeige im System (über die Tastatur) beendet
werden.
Blinken alle 60 Sekunden:
Funktionsanzeige.
Vertonung der PG Ausgänge:
Jeder PG Ausgang kann mit einer Tonsignalisierung versehen
werden:
Ton 1 - langsamer Piepton 1 x in der Sekunde (für die gesamte
Dauer, in der der PG eingeschaltet ist)
Ton 2 - schneller Piepton 2 x in der Sekunde (für die gesamte
Dauer, in der der PG eingeschaltet ist)
Ton 3 - 1x Piepton bei eingeschaltetem PG, 2 x beim Ausschalten
des PG
Ton 4 - langer Piepton für 20 Sekunden beim Einschalten des PG
Prioritäten der Sirenenfunktion:
Die höchste Priorität hat der Sirenenton, niedrigere Priorität hat
der Piepton bei der Steuerung, niedrigste Priorität hat die Anzeige
der Aktivität der PG Ausgänge (PG1 höher als PG2 usw.). Ein Ton
mit höherer Priorität beendet immer den Ton mit niedrigerer
Priorität.
Verwendung der externen Antenne
Um die Kommunikationsqualität zwischen der Zentrale und der
Außensirene zu erhöhen kann an der Sirene eine externe
Antenne (AN-80, AN-81) angeschlossen werden. Schließen Sie
die externe Antenne (16) an der Leiterplatte an. Wenn eine
externe Antenne angeschlossen ist, trennen Sie den Anschluss
(17).
ein Dialogfenster,
kann: (* kennzeichnet die
JA / NEIN* wählbare
