Verdrahtete Außensirene OS-360A / OS-365A
Die OS-360A / OS-365A ist eine verdrahtete Außensirene mit
Notstromakku und Blinklicht.
Das Modell OS-360A ist mit einer piezo-elektrischen Sirene
ausgestattet und findet seine Hauptverwendung in Stadtbereichen mit
hoher Gebäudedichte. Falls notwendig kann ein zusätzlicher piezo-
elektrischer Signalgeber (ACM-OS360) eingebaut werden.
Das Modell OS-365A ist mit einer Lautsprecher-Hornsirene
ausgestattet und findet seine Verwendung hauptsächlich für Gebäude
im freieren Gelände.
Das Gerät ist mit 2 Sabo-Sensoren ausgestattet. Diese reagieren auf
ein Öffnen der Gehäuseabdeckung und auf ein Entfernen des Gerätes
von der Wand. Das Gehäuse besteht aus schlag- wetter- und UV-
resistenten Kunststoff. Die Leiterplatte ist mit einem speziellen
Schutzbelag gegen Luftfeuchtigkeit ausgestattet. Die Funktion des
Blinklichts ist separat einstellbar.
Installation
Die Sirene sollte an einer nicht zu leicht zugänglichen Stelle
angebracht werden (bei guter Schallausbreitung), wenn möglich vor
direktem Regeneinfluss geschützt. Es wird empfohlen, die Sirene zur
Abschreckung von Kriminellen gut sichtbar anzubringen Eine
ausreichende Sichtbarkeit des Blinklichtes hilft außerdem den
Sicherheitsorganen beim Lokalisieren der aktiven Sirene.
Errichten sie die Sirene nicht in der Nähe von Dachtraufen wo
sich im Winter Eis bilden könnte.
• Entfernen Sie die Gehäuseabdeckung durch Lösen der 2
Schrauben (unter den Plastikkappen). Die Gehäuseabdeckung
bleibt an einer Schnur hängen.
• Fixieren Sie die Rückseite am gewünschten Platz.
• Ziehen Sie die Verkabelung durch eine passende Öffnung in der
Rückseite und befestigen Sie die Schrauben.
• Verbinden Sie das Kabel mit den Klemmen der Platine, entfernen
sie vorher die Schutzabdeckung
Befestigungsschraube.
• Ziehen Sie das Kabel unter die Plastikhalterungen links von der
Platine.
• Verbinden Sie das Notstromakku mit der Platine und überprüfen
Sie, ob auch der Schallgeber angeschlossen ist und befestigen Sie
wieder die Schutzabdeckung der Platine.
• Bringen Sie wieder die Gehäuseabdeckung an und befestigen Sie
die Schrauben.
• Bringen Sie die Plastikkappen über den Schrauben an.
• Verbinden Sie die Sirene mit der Versorgungsspannung der
Zentrale und machen Sie einen Funktionstest.
Bitte denken Sie an die hohe Lautstärke der Sirene und verwenden
Sie einen Hörschutz während eines Tests.
Terminals
+12V – Spannungsversorgung (+10 bis +15VDC)
GND – Masse
Ein Abfall der Versorgungsspannung aktiviert die Sirene (max. 5
Minuten) und das Blinklicht (für 30 Minuten).
SIR – Aktivierung der Sirene (Blinklicht nicht davon abhängig).
FLA – Aktivierung des Blinklichts (Sirene nicht davon abhängig).
Eingänge SIR und FLA reagieren auf Verbindung/Trennung gegen
Masse entsprechend der Jumper-Position NO/NC auf der Platine (NO
= reagiert auf Verbindung, NC = reagiert auf Trennung).
ARM – Klemme für zusätzliche Funktionen.
TMP, TMP – Anschlüsse für die Sabotagelinie (NC) verbunden in
Serie mit dem 68R-Schutzwiderstand.
Ein Herabnehmen der Gehäuseabdeckung oder der Gehäuserückseite
verursacht eine Unterbrechung der Sabo-Kontakte.
Es gibt auch Anschlüsse für den Notstromakku und für den
Schallgeber. Der Akku ist ab Werk nicht angeschlossen und soll
erst bei der Installation angeschlossen werden.
Die Verbindungen ARM, FLA und SIR können auch zur unmittelbaren
Fernmessung der Akku-Spannung verwendet werden – z.B. bei einer
allgemeinen Wartung des Alarmsystems. Ein gewisser Spannungswert
kann mit einem Voltmeter am entsprechenden Kabel gemessen
werden – siehe nachstehende Tabelle 1 – wenn das Kabel von Masse
getrennt ist und der NC/NO-Jumper sich auf Position ON befindet.
ARM getrennt Akku-Spannung
FLA getrennt Blinklicht aktiviert, Ladestrom ca .100mA
SIR getrennt Sirene aktiviert, Ladestrom ca. 1A
Verdrahtete Außensirene OS-360A / OS-365A
durch Herausdrehen
Tabelle 1
Setzen der Jumper
Die 3 Jumper erlauben folgende Einstellungen:
OK
NC/NO
der
FLASH
Damit die Jumper leichter zugänglich sind kann die Platine auch aus
dem Gehäuse genommen werden.
Abschluss der Installation, Funktion der Sirene
3 Sekunden nach Inbetriebnahme (über 12V Anschluss) blinkt die
Sirene kurz auf um die Bereitschaft für einen Test anzuzeigen. Testen
Sie die Sirene wie nachstehend beschrieben und überprüfen Sie, ob
die Funktion der Sirene den Jumper-Einstellungen entspricht.
Warnung: Wenn sich die SIR/FLA Eingänge bei Inbetriebnahme
entsprechend ihrer Einstellungen in einem aktivierten Status
befinden, dann aktiviert der Schallgeber/das Blinklicht nach 3
Sekunden!
Funktion der Sirene:
Mangelnde Spannungsversorgung – aktiviert den Schallgeber und
auch das Blinklicht. Bei wiederhergestellter Spannungsversorgung
wird der Schallgeber binnen 3 Sekunden deaktiviert. Bei anhaltender
Spannungsunterbrechung schaltet sich der Schallgeber nach 5
Minuten automatisch ab. Das Blinklicht bleibt immer für 30 Minuten
nach der letzten Spannungsunterbrechung aktiv.
SIR Aktivierung. Der Schallgeber ist für 5 Minuten aktiv. Eine
Deaktivierung von SIR stoppt auch unmittelbar den Schallgeber.
FLA Aktivierung. Das Blinklicht wird aktiviert. In Abhängigkeit vom
FLASH-Jumper wird das Blinklicht entweder sofort oder 30 Minuten
nach Beendigung des Alarms gestoppt.
ARM Statuswechsel. Durch Verbindung ARM mit GND wird das
Scharf stellen des Alarmsystems angezeigt: 1 Blitz & 1 kurzer Pieps.
Durch Trennung ARM von GND wird das Unscharf stellen des
Alarmsystems angezeigt: 1 Blitz & 2 kurze Pieps.
Bereitschaftsanzeige. In der Bereitschaftsanzeige blinkt die Sirene 1x
alle 45 Sekunden – das bedeutet SIR und FLA sind deaktiviert, die
Spannungsversorgung
aufgeladen. Diese Funktion kann durchsetzen des Jumper ON/OFF
aktiviert/deaktiviert werden.
1 / 2

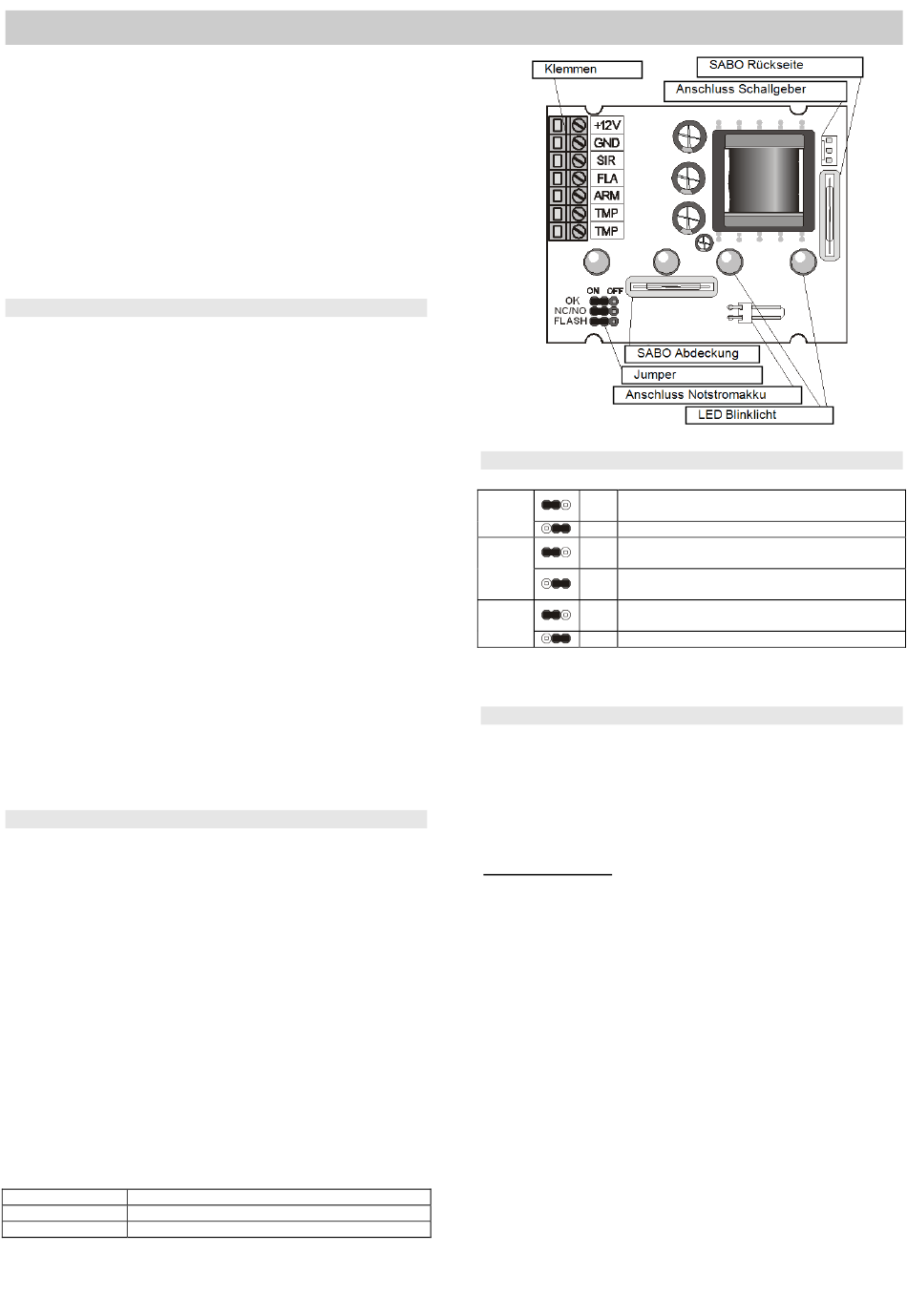

Abbildung 1 – Vorderansicht der Platine
Bereitschaftsanzeige –
ON
die Sirene blinkt 1x alle 45 Sekunden
OFF keine Bereitschaftsanzeige
SIR und FLA Eingänge reagieren auf
ON
Trennung von GND.
SIR und FLA Eingänge reagieren auf
OFF
Verbindung mit GND.
Blinklicht 30 Minuten nach Beendigung des
ON
Alarms
OFF stoppt Blinklicht nach Beendigung des Alarms
Tabelle 2
ist ausreichend und der Notstromakku
