Gerätedarstellung - Trotec Qube+ Originalbetriebsanleitung

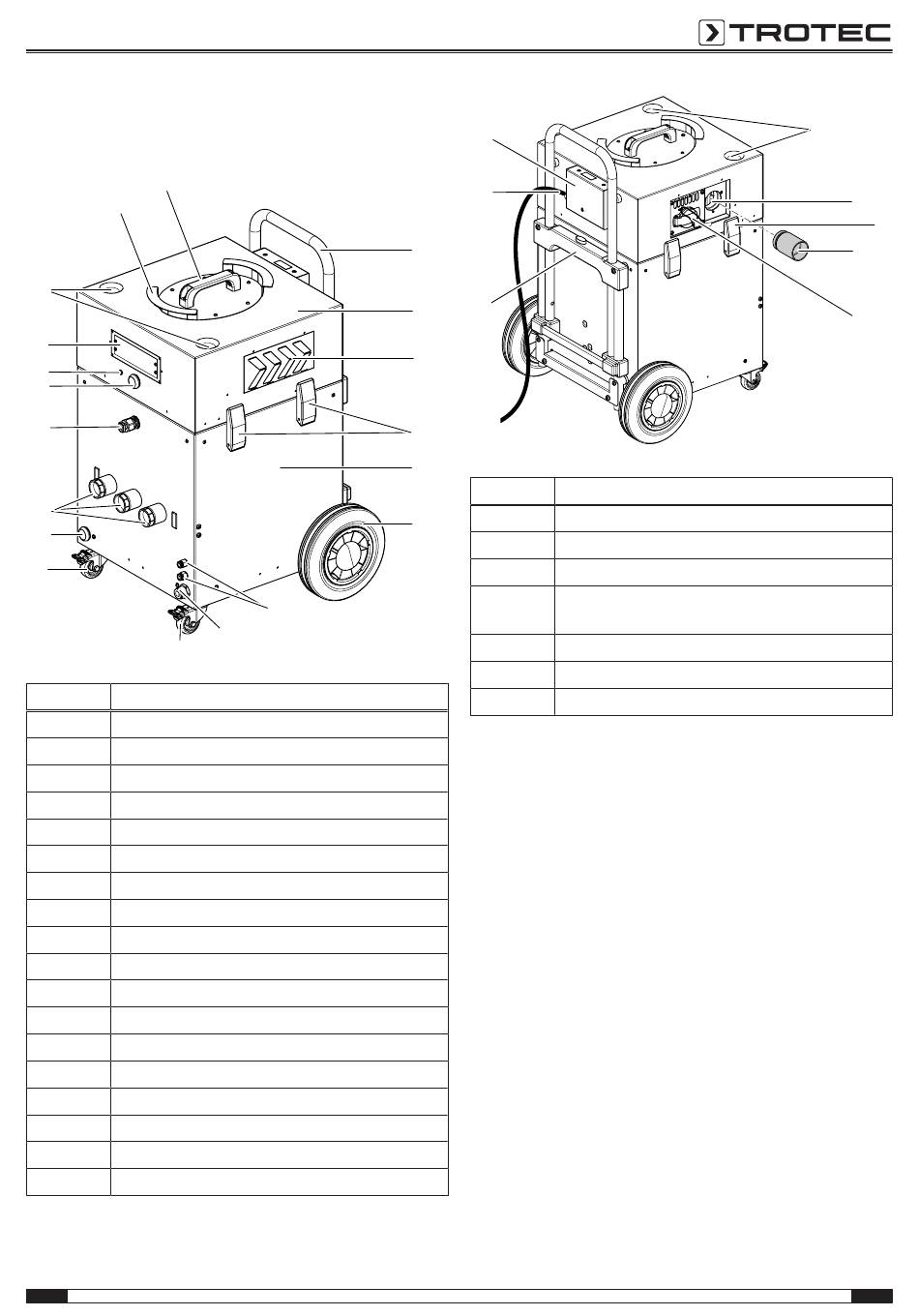

Gerätedarstellung
Qube+
17
16
15
14
41
13
12
11
10
9
9
Nr. Bezeichnung
1 Teleskop-Schubgriff
2 Oberteil mit Turbine
3 Lufteinlass Kühlung
4 Spannverschluss
5 Unterteil mit Pumpe
6 Rad
7 Anschlüsse TTKwic
8 Anschluss Ablassschlauch
9 Rolle mit Feststellbremse
10 Taster Restwasserentleerung
11 Schlauchanschlüsse
12 Anschluss Sensor DA 4
13 Taster Ein/Aus
14 Touch-Bedienfeld
15 Aufnahme Rollen (zur Lagerung)
16 Kabelaufnahme für Stromkabel
17 Tragegriff Oberteil
41 Kommunikationsanschluss
DE
7
8
Dämmschicht-Trocknungsaggregat Qube+
46
22
1
21
2
3
4
5
Nr. Bezeichnung
18 Anschluss für die Ableitung der Prozessluft
6
19 Anschlussstutzen 50 mm
20 Servicesteckdose (manipulationssicher)
21 Halterung für Lagerung mit Taster zur
Höhenverstellung des Teleskop-Schubgriffs
22 Netzkabel
46 MID-Zähler
47 Plombe
15
18
19
20
5
