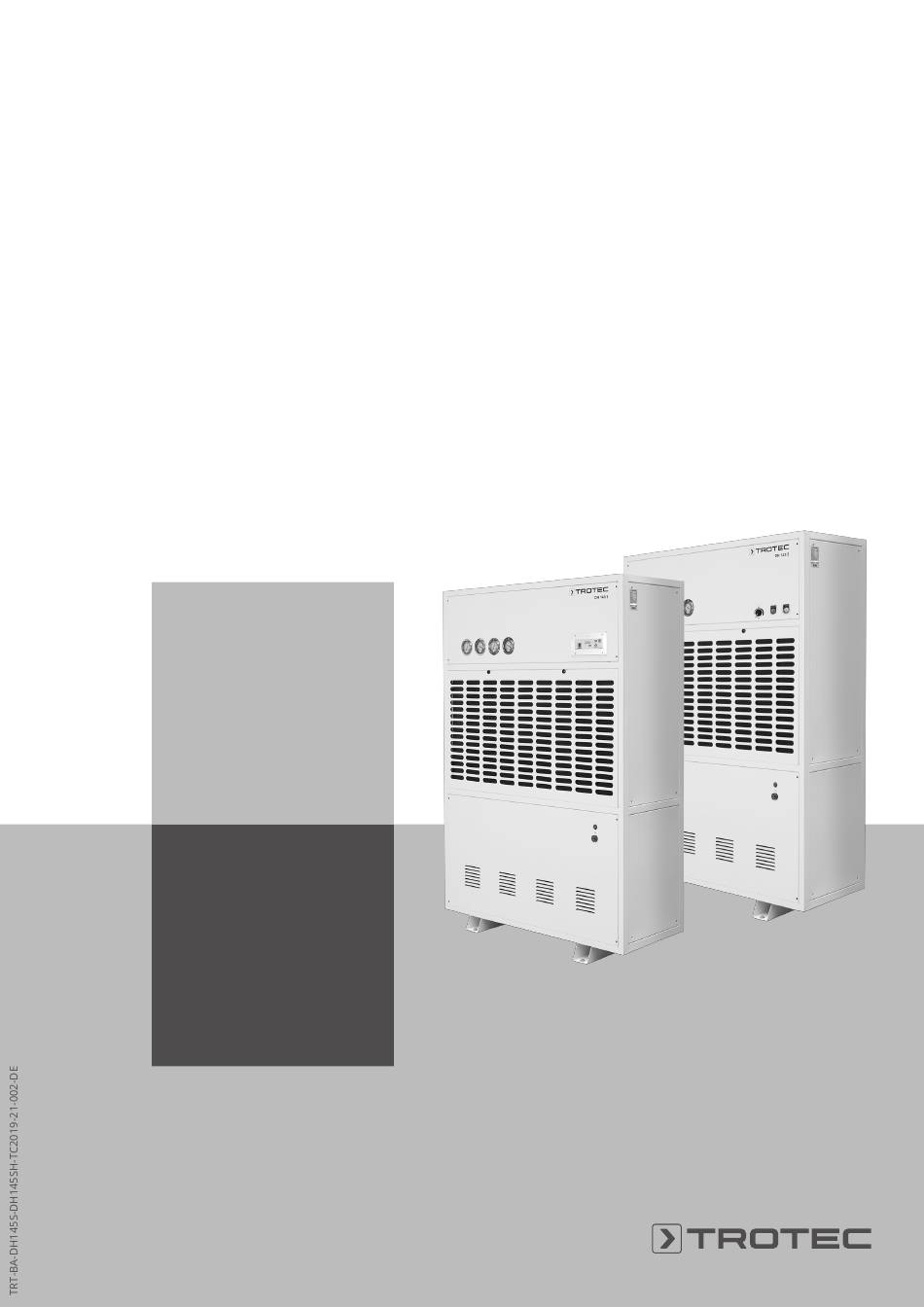

- Seite 1 DH 145 S / DH 145 SH ORIGINALBETRIEBSANLEITUNG KONDENSTROCKNER...
-
Seite 2: Inhaltsverzeichnis
• Stellen Sie das Gerät aufrecht und standsicher auf. Hinweise mit diesem Symbol weisen Sie darauf hin, • Lassen Sie das Gerät nach einer Feuchtreinigung trocknen. dass die Betriebsanleitung zu beachten ist. Betreiben Sie es nicht im nassen Zustand. Kondenstrockner DH 145 S / DH 145 SH... -
Seite 3: Bestimmungsgemäße Verwendung
• Stellen Sie sicher, dass die Ansaugseite stets frei von Schmutz und losen Gegenständen ist. • Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand. Kondenstrockner DH 145 S / DH 145 SH... -
Seite 4: Informationen Über Das Gerät
Kondenstrockner vollständig ab, wenn ein kritischer Füllstand in der Kondensatwanne erreicht ist. Zusätzlich ertönt ein Signalton und die Kontrolllampe Kondensatwanne leuchtet. Der Kondenstrockner muss nach Beseitigung der Störung manuell wieder eingeschaltet werden. Kondenstrockner DH 145 S / DH 145 SH... -
Seite 5: Gerätedarstellung
Kompressor beschädigt werden und das Gerät nicht mehr funktionieren. Der Garantieanspruch erlischt in diesem Taster zur Restwasserentleerung der Kondensatwanne Fall. Kontrolllampe Kondensatwanne mit Summer Luftfilter Standfüße mit Gabelstaplertaschen Schlauchanschluss für Kondensatablassschlauch Druckanzeige Luftauslass Kondenstrockner DH 145 S / DH 145 SH... -
Seite 6: Montage Und Installation
• Achten Sie darauf, dass Vorhänge oder andere Gegenstände die Luftströmung nicht behindern. • Bei der Aufstellung des Gerätes, insbesondere in nassen Bereichen, sichern Sie das Gerät bauseits über eine den Vorschriften entsprechende Fehlerstrom-Schutzeinrichtung (FI-Schutzschalter) ab. Kondenstrockner DH 145 S / DH 145 SH... - Seite 7 Kondensatablassschlauches je nach Anwendungsfall wie folgt: ð Stellen Sie einen ausreichend dimensionierten Behälter (min. 90 Liter) neben das Gerät und legen Sie das Schlauchende hinein. Überprüfen Sie regelmäßig den Füllstand des Behälters. Kondenstrockner DH 145 S / DH 145 SH...
- Seite 8 ð Die Phasen sind getauscht. 180° Kondensatablassschlauch entfernen Drücken Sie auf den äußeren blauen Ring der Schnellsteckverbindung und ziehen Sie gleichzeitig am Schlauch. 4. Stecken Sie den Stecker wieder in die Steckdose. Kondenstrockner DH 145 S / DH 145 SH...
-
Seite 9: Bedienung
Signal, Luftfeuchtigkeit Kondensatwanne wenn die Kondensatwanne voll ist 15 LED DEFROSTING Leuchtet, wenn die automatische (optional) (Automatische Enteisung aktiv ist Enteisung) 16 LED OPERATION Leuchtet im laufenden Betrieb Kondenstrockner DH 145 S / DH 145 SH... - Seite 10 1. Drücken Sie die Taste HUMIDITY DOWN (12), bis die Segmentanzeige (10) CO anzeigt. ð Die Betriebsart Permanentbetrieb ist eingestellt. DH 145 SH: 1. Drehen Sie den Drehregler Luftfeuchtigkeit (17) auf Maximum (I). ð Die Betriebsart Permanentbetrieb ist eingestellt. Kondenstrockner DH 145 S / DH 145 SH...
-
Seite 11: Fehler Und Störungen
Ein- und Ausschaltvorgänge können bis zu 3 Minuten Die automatische Enteisung wird unterbrochen, sobald Sie beim verzögert werden. DH 145 S die Taste ON/OFF (13), die Taste HUMIDITY UP (12) oder die Taste HUMIDITY DOWN (12) betätigen oder beim DH Das Gerät läuft nicht an: 145 SH den Drehregler Luftfeuchtigkeit (17) betätigen. -
Seite 12: Fehlercodes
Das Gerät ist laut bzw. vibriert: Fehlercodes • Überprüfen Sie den Luftfilter auf Verschmutzungen. Bei In der Segmentanzeige des DH 145 S können folgende Bedarf reinigen bzw. wechseln Sie den Luftfilter (siehe Fehlermeldungen angezeigt werden: Kapitel Wartung). Fehlercode Ursache Abhilfe •... -
Seite 13: Wartung
11. Datum: ....... 12. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ....... 15. Datum: ....... 16. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Kondenstrockner DH 145 S / DH 145 SH... -
Seite 14: Tätigkeiten Vor Wartungsbeginn
5. Setzen Sie den Luftfilter wieder ein. 2. Säubern Sie den Filter mit einem weichen, fusselfreien, leicht angefeuchteten Tuch. Sollte der Filter stark verschmutzt sein, säubern Sie ihn mit warmem Wasser, vermischt mit neutralem Reinigungsmittel. Kondenstrockner DH 145 S / DH 145 SH... - Seite 15 Kondensatwanne. ð Die Kondensatwanne ist vollständig entleert, sobald die Kondensatpumpe kein Kondensat mehr fördert. 2. Entfernen Sie den Kondensatablassschlauch sowie darin befindliche Restflüssigkeit. 3. Lassen Sie den Schlauch vor der Lagerung trocknen. Kondenstrockner DH 145 S / DH 145 SH...
-
Seite 16: Technischer Anhang
Mindestabstand zu Wänden und Gegenständen A: oben: 50 cm 50 cm B: hinten: 50 cm 50 cm C: seitlich: 50 cm 50 cm D: vorne: 50 cm 50 cm Gewicht 235 kg 235 kg Kondenstrockner DH 145 S / DH 145 SH... - Seite 17 Schaltbild Kondenstrockner DH 145 S / DH 145 SH...
- Seite 18 Lower Front Plate Exhaust Pipe A (Compressor) Rear Plate (Lower) Water Outlet Port Exhaust Pipe B (Compressor) Right Plate (Lower) Air-Intake Grille Relay Electronics Box Upper Front Plate Defrost Timer Phase-Protect Relay Filter Kondenstrockner DH 145 S / DH 145 SH...
-
Seite 19: Entsorgung
Elektro- und Elektronik-Altgeräte zur Verfügung. Die Anhang II Teil 1 Abschnitt A Adressen erhalten Sie von Ihrer Stadt- bzw. Hiermit erklären wir, die Trotec GmbH, dass die nachfolgend Kommunalverwaltung. Sie können sich auch auf unserer bezeichnete Maschine entwickelt, konstruiert und gefertigt Webseite www.trotec24.com über weitere, von uns geschaffene wurde in Übereinstimmung mit den Anforderungen der... - Seite 20 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
