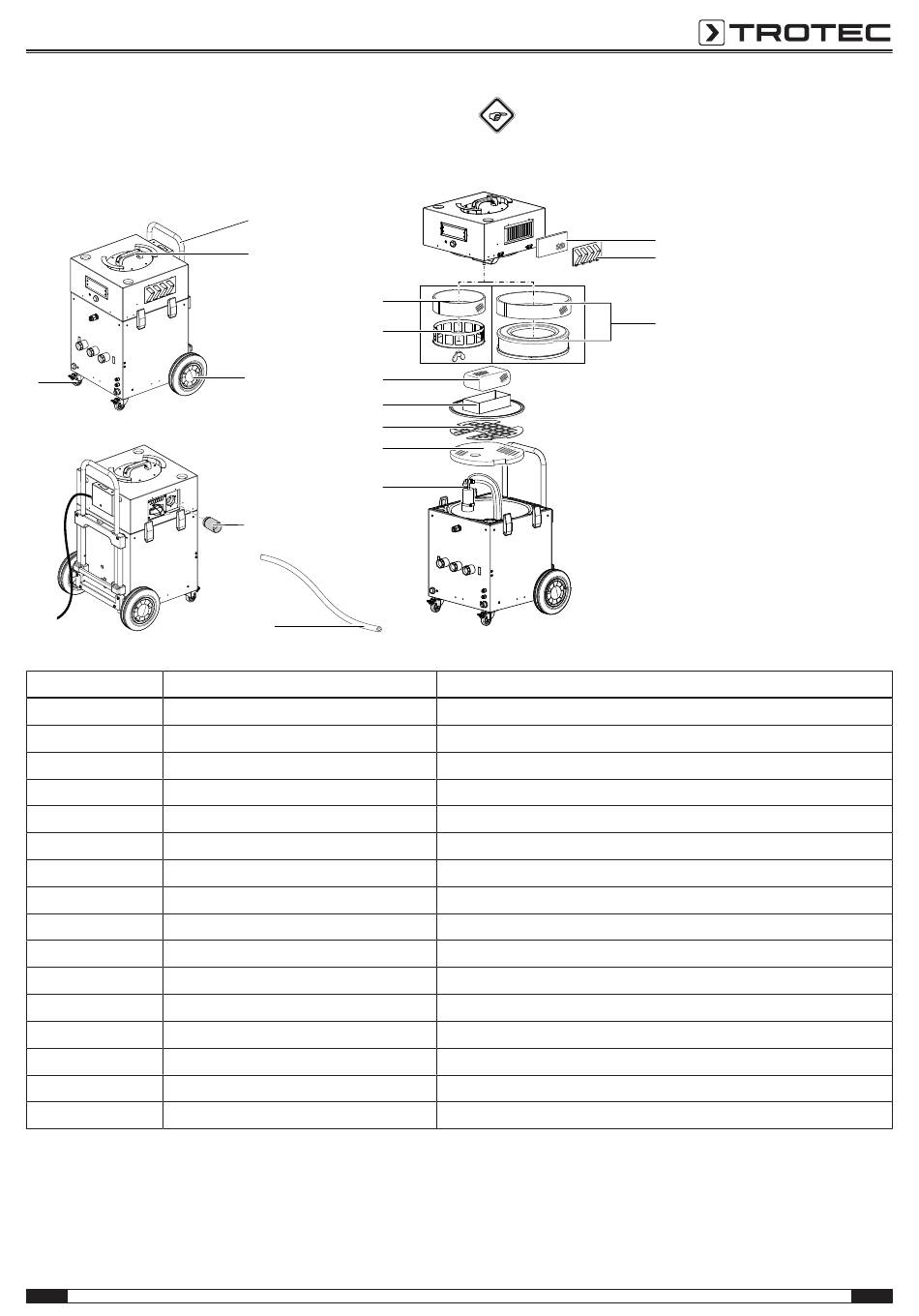

Trotec Qube+ Originalbetriebsanleitung Seite 25

Explosionszeichnung
1
Ersatzteilliste
Pos.-Nr. Artikelnummer
1 7.600.000.006
2 P10006255
3 7.310.000.897
4 7.600.000.001
5 7.200.000.001
6 P10003459
7 7.160.000.221
8 P10000203
9 P10002223
10 P10006736
11 7.160.000.213
12 P10003460
13 7.160.000.214
14 7.331.000.476
15 7.170.001.201
16 7.241.001.245
Weitere Ersatzteile auf Anfrage.
DE
2
3
13
6
4
8
9
16
10
15
5
14
Dämmschicht-Trocknungsaggregat Qube+
Info
Die Positionsnummern der Ersatzteile unterscheiden
sich von den in der Betriebsanleitung verwendeten
Positionsnummern der Bauteile.
A B
Bezeichnung
Lenkrolle 50/19
Teleskop-Schubgriff
Griff
Gleitlagerrad 200/50 mit schwarzer Endkappe
Anschlussstutzen 50 mm Alu
Gehäuse Qube+ Filtereinsatz
Hepa-Filtermodul H13 inkl. F8-Vorfiltermanschette
Demistereinsatz
Gehäuse Qube+ Demisterhalter
Qube+-Wasserabscheider- Bodenfiltermatte
F7-Z-Line-Filter
Gehäuse Qube+ Deckel Luftblende
G4-Filtermanschette
Ablassschlauch (5 m)
Pumpe mit Stecker
Grobfilterfixierung
11
12
7
25
