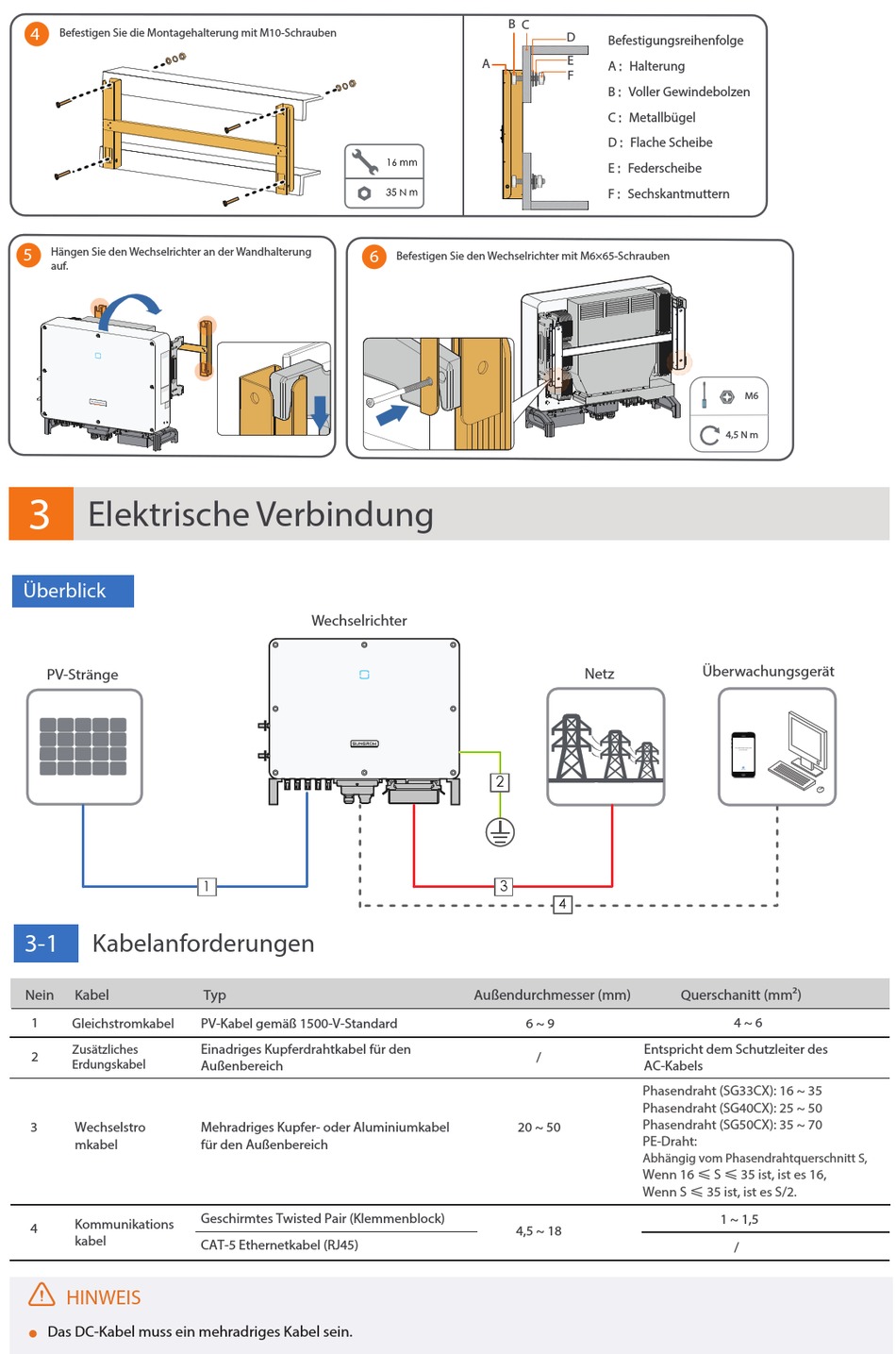

Elektrische Verbindung; Kabelanforderungen - Sungrow SG33CX Kurze Installationsanleitung

4
Befestigen Sie die Montagehalterung mit M10-Schrauben
5
Hängen Sie den Wechselrichter an der Wandhalterung
auf.
2
3

Elektrische Verbindung

Überblick
PV-Stränge
3-1

Kabelanforderungen

Nein Kabel
1
Gleichstromkabel
Zusätzliches
2
Erdungskabel
3 Wechselstro
mkabel
Kommunikations
4
kabel
HINWEIS

Das DC-Kabel muss ein mehradriges Kabel sein.
6
Wechselrichter
1
Typ
PV-Kabel gemäß 1500-V-Standard
Einadriges Kupferdrahtkabel für den
Außenbereich
Mehradriges Kupfer- oder Aluminiumkabel
für den Außenbereich
Geschirmtes Twisted Pair (Klemmenblock)
CAT-5 Ethernetkabel (RJ45)
B
C
A
16 mm
35 N m
Befestigen Sie den Wechselrichter mit M6×65-Schrauben
2
3
Außendurchmesser (mm)
6 ~ 9
/
20 ~ 50
4,5 ~ 18
D
Befestigungsreihenfolge
E
A䯤Halterung
F
B䯤Voller Gewindebolzen
C䯤Metallbügel
D䯤Flache Scheibe
E䯤Federscheibe
F䯤Sechskantmuttern
4,5 N m
Überwachungsgerät
Netz
4
Querschanitt (mm²)
Entspricht dem Schutzleiter des
AC-Kabels
Phasendraht (SG33CX): 16 ~ 35
Phasendraht (SG40CX): 25 ~ 50
Phasendraht (SG50CX): 35 ~ 70
PE-Draht:
Abhängig vom Phasendrahtquerschnitt S,
Wenn 16 ｋ S ｋ 35 ist, ist es 16,
Wenn S ｋ 35 ist, ist es S/2.
1 ~ 1,5
M6
4 ~ 6
/
