3 Elektrische Verbindung

Todesgefahr durch Hochspannung im Wechselrichter!
Stellen Sie sicher, dass alle DC- und AC-Kabel des Wechselrichters
spannungsfrei sind, bevor Sie mit den elektrischen Arbeiten beginnen.
Schalten Sie den AC-seitigen oder DC-seitigen Schutzschalter erst ein, wenn
alle elektrischen Anschlüsse des Wechselrichters abgeschlossen sind.

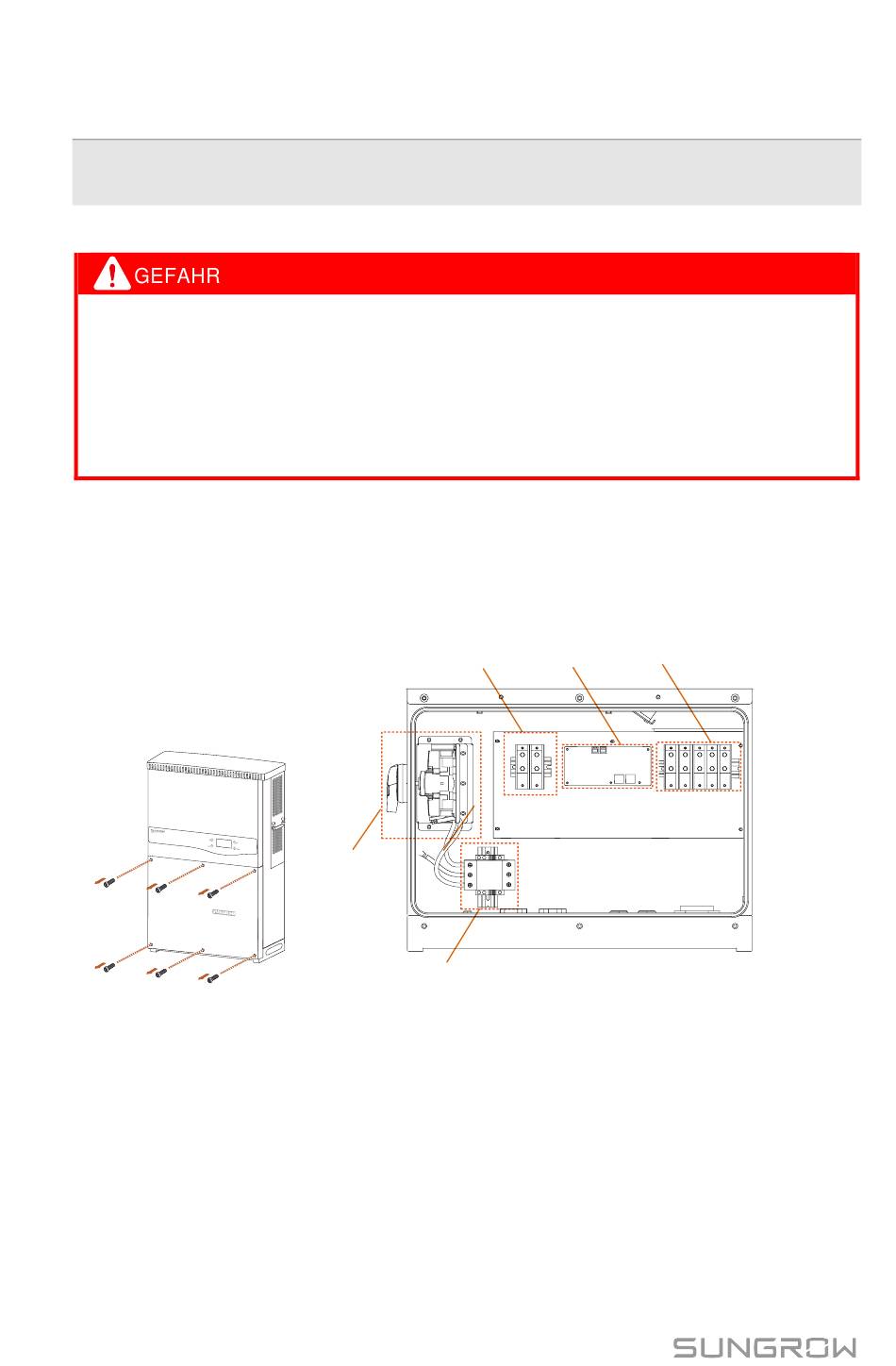

3-1 Öffnen Sie den Anschlusskasten
Lösen Sie die
Anschlusskastens und entfernen Sie die vordere Abdeckung, um die interne
Anordnung des Kastens zu sehen.
6
sechs Schrauben
DC-Schalter
DC-Überspannungschutzgerät (ÜSG)
an der vorderen
DC-
Überspannungschutzgerät
(ÜSG)
DC-Schalter
- +
Vorderansicht
Abdeckung
DC-
Crimpanschluss
des
