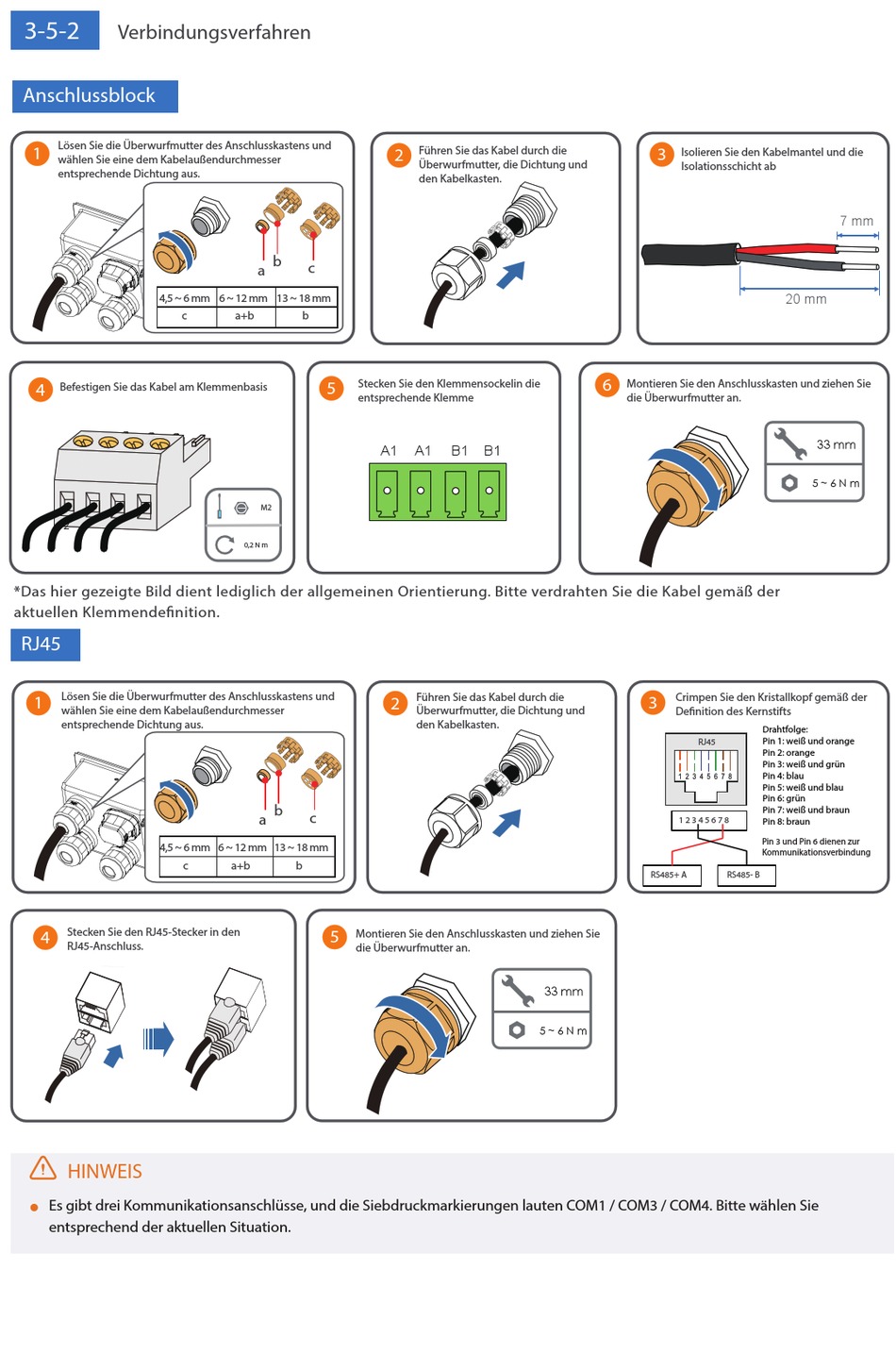

Sungrow SG33CX Kurze Installationsanleitung Seite 8

3-5-2
Verbindungsverfahren
Anschlussblock
Lösen Sie die Überwurfmutter des Anschlusskastens und
1
wählen Sie eine dem Kabelaußendurchmesser
entsprechende Dichtung aus.
4,5 ~ 6 mm 6 ~ 12 mm 13 ~ 18 mm
c
4
Befestigen Sie das Kabel am Klemmenbasis
2
*Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung. Bitte verdrahten Sie die Kabel gemäß der
aktuellen Klemmende nition.
RJ45
Lösen Sie die Überwurfmutter des Anschlusskastens und
1
wählen Sie eine dem Kabelaußendurchmesser
entsprechende Dichtung aus.
4,5 ~ 6 mm 6 ~ 12 mm 13 ~ 18 mm
c
Stecken Sie den RJ45-Stecker in den
4
RJ45-Anschluss.
HINWEIS

Es gibt drei Kommunikationsanschlüsse, und die Siebdruckmarkierungen lauten COM1 / COM3 / COM4. Bitte wählen Sie
entsprechend der aktuellen Situation.
2
b
c
a
a+b b
Stecken Sie den Klemmensockelin die
5
entsprechende Klemme
A1
M2
0,2 N m
2
b
c
a
a+b b
5
Montieren Sie den Anschlusskasten und ziehen Sie
die Überwurfmutter an.
Führen Sie das Kabel durch die
Überwurfmutter, die Dichtung und
den Kabelkasten.
A1 B1 B1
Führen Sie das Kabel durch die
Überwurfmutter, die Dichtung und
den Kabelkasten.
33 mm
5 ~ 6 N m
3
Isolieren Sie den Kabelmantel und die
Isolationsschicht ab
6
Montieren Sie den Anschlusskasten und ziehen Sie
die Überwurfmutter an.
Crimpen Sie den Kristallkopf gemäß der
3
De nition des Kernstifts
Drahtfolge:
Pin 1: weiß und orange
RJ45
Pin 2: orange
Pin 3: weiß und grün
Pin 4: blau
Pin 5: weiß und blau
Pin 6: grün
Pin 7: weiß und braun
1 2 3 4 5 6 7 8
Pin 8: braun
Pin 3 und Pin 6 dienen zur
Kommunikationsverbindung
RS485+ A RS485- B
7 mm
20 mm
33 mm
5 ~ 6 N m
