Montageanleitung
Integral-V UltraMaXX
1. Lieferumfang
■ Kompaktwärmezähler
Dichtungsmaterial
■
Plombierungsmaterial
■
Wandhalterung
■
■ Montageanleitung
■ Bedienungsanleitung (Bitte beim Gerät belassen!)
Wichtig vor der Montage
Der kompakte, thermische Energiezähler Integral-V Ultra-
MaXX ist ein Präzisionsmessgerät für die individuelle Heizko-
stenabrechnung und muss sorgfältig behandelt werden.
Heizwassernetze werden bei hohen Temperaturen und hohen
Drücken betrieben, die bei fehlerhaftem Umgang schwere kör-
perliche Verletzungen verursachen können. Deshalb dürfen
die Messgeräte nur von qualifiziertem und geschultem Perso-
nal installiert werden. Die Rohrleitungen müssen geerdet sein.
Die Installation eines Wärmezählers muss entsprechend den
anerkannten Regeln der Technik (z.B. EN 1434-6) so erfolgen,
dass eine einwandfreie Messwerterfassung erfolgen kann. Die
Ablesung muss ohne weitere Hilfsmittel erfolgen können und
eine problemlose Demontage der einzelnen Komponenten bei
Gerätewechsel möglich sein!
Zusätzlich ist folgendes zu beachten:
■
Der Energiezähler darf nur unter den auf dem Typenschild des
Herstellers angegebenen Bedingungen betrieben werden!
■
Zulässige Umgebungstemperatur (+5 °C bis +55 °C) und Was-
sertemperatur für das Volumenmessteil (max. 90 °C) beachten
■
Die Plombierung des Zählers selbst und der Temperatur-
fühler ist wichtig und verhindert unbefugte Demontage
■
Vor Montage des Volumenmessteils das Rohrsystem gründ-
lich spülen (Fremdkörper im Medium können das Messge-
rät in der Funktion beeinträchtigen)
■
Rechenwerk/Volumenmessteil/Signalleitungen (z.B. Tem-
peraturfühlerkabel) sind nicht in der Nähe von stromfüh-
renden Netzleitungen und/oder elektromagnetischen Stör-
quellen zu installieren / verlegen (min. 50 cm Abstand)
■
Das Volumenmessteil darf niemals am Anschlusskabel an-
gehoben oder transportiert werden!
■
Kabel nicht an heissen Leitungen verlegen.
■
Das Öffnen von Eichplomben zieht den Verlust der Eichgül-
tigkeit und Garantie nach sich
■
Die Reinigung des Gehäuses darf nur von aussen und mit
einem weichen, leicht angefeuchteten Tuch ausgeführt wer-
den, keine Reinigungsmittel verwenden
■
Keinesfalls Schweissarbeiten in der Nähe des Zählers
durchführen
■
Der Zähler sollte in der Originalverpackung bleiben, bis alle
Anschluss-, Isolier-, Lackier- und Spülarbeiten beendet sind
■
Den Zähler immer entsprechend der auf dem Typenschild auf-
gedruckten Einbauposition (Vorlauf oder Rücklauf) montieren
■
Das Volumenmessteil kann sowohl horizontal als auch ver-
tikal eingebaut werden
■
Der Wärmezähler ist gegen Beschädigung durch Stösse
oder Vibrationen zu schützen, die am Einbauort entstehen
können. Bei Inbetriebnahme müssen die Absperrorgane
langsam geöffnet werden.
■
Bei Fall auf Boden, starker Verschmutzung usw. darf der
Wärmezähler nicht installiert werden.
■
Das Kabel zwischen dem Volumenmessteil und dem Re-
chenwerk sowie die Kabel für die Temperaturfühler dürfen
nicht gekürzt oder in irgendeiner Weise verändert werden.
■
Gewindeanschlüsse am Zähler müssen in Nennweite DN
und Nenndruck PN (nach EN 1092) den jeweiligen Ge-
genstücken der Rohrleitung entsprechen. Das Messgerät
darf keinen von Rohren oder Formstücken verursachten
übermässigen Spannungen ausgesetzt werden. Die Rohr-
leitungen des Heizungssystems sind vor und hinter dem
Wärmezähler hinreichend zu verankern. Alle verwendeten
Schrauben, Muttern und Dichtungen müssen für die Nenn-
werte DN, Druckstufe PN, die maximale Temperatur und
den maximal zulässigen Druck ausgelegt sein.
■
Elektro-Altgeräte und darin enthaltene Batterien dürfen
nicht dem Hausmüll zugeführt werden. Wir nehmen unsere
Produkte nach Gebrauch zur fachgerechten Entsorgung ko-
stenlos zurück.
■
ESD gerechte Montage bei externen Kabeln nach EN 61340-5.
■
Umgebungsklasse C nach EN 1434-1 sowie E1 und M1 nach
Richtlinie 2014/32/EU.

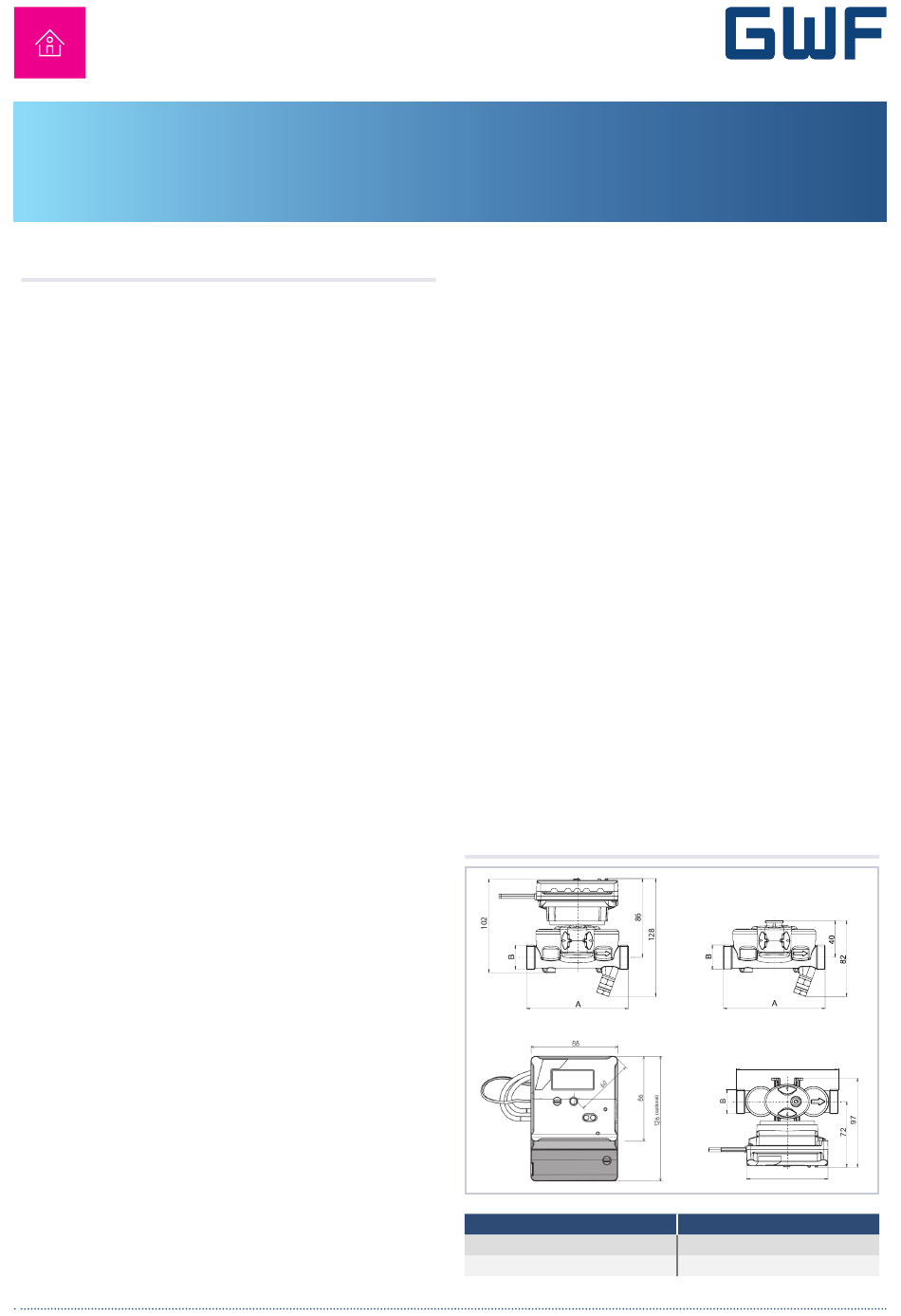

2. Geräteabmessungen
A
130 mm
110 mm
A
88
B
1"
¾"
