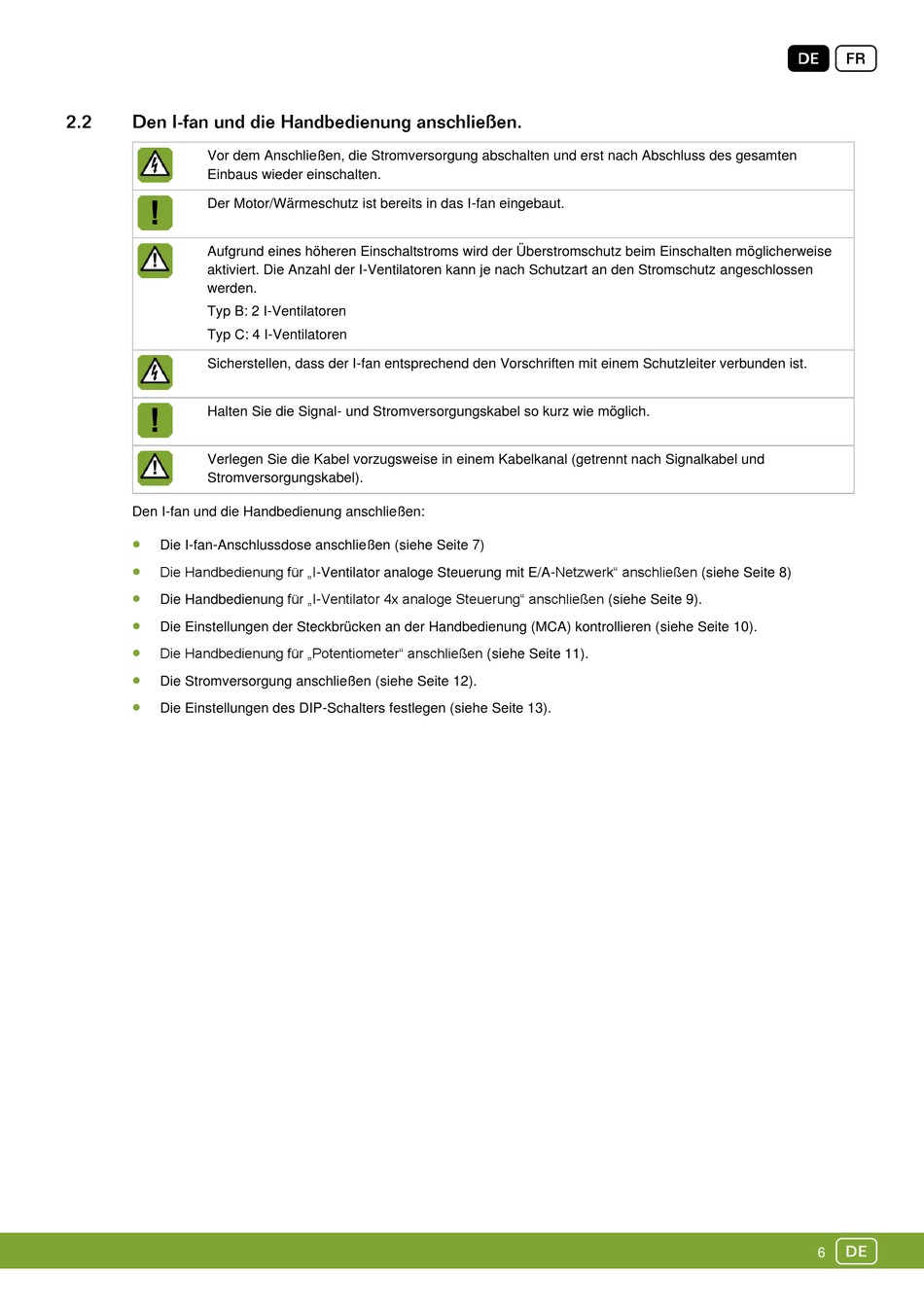

Vor dem Anschließen, die Stromversorgung abschalten und erst nach Abschluss des gesamten
Einbaus wieder einschalten.
Der Motor/Wärmeschutz ist bereits in das I-fan eingebaut.
Aufgrund eines höheren Einschaltstroms wird der Überstromschutz beim Einschalten möglicherweise
aktiviert. Die Anzahl der I-Ventilatoren kann je nach Schutzart an den Stromschutz angeschlossen
werden.
Typ B: 2 I-Ventilatoren
Typ C: 4 I-Ventilatoren
Sicherstellen, dass der I-fan entsprechend den Vorschriften mit einem Schutzleiter verbunden ist.
Halten Sie die Signal- und Stromversorgungskabel so kurz wie möglich.
Verlegen Sie die Kabel vorzugsweise in einem Kabelkanal (getrennt nach Signalkabel und
Stromversorgungskabel).
Den I-fan und die Handbedienung anschließen:
•
Die I-fan-Anschlussdose anschließen (siehe Seite 7)
•
Die Handbedienung für „I-Ventilator analoge Steuerung mit E/A-Netzwerk" anschließen (siehe Seite 8)
•
Die Handbedienung für „I-Ventilator 4x analoge Steuerung" anschließen (siehe Seite 9).
•
Die Einstellungen der Steckbrücken an der Handbedienung (MCA) kontrollieren (siehe Seite 10).
•
Die Handbedienung für „Potentiometer" anschließen (siehe Seite 11).
•
Die Stromversorgung anschließen (siehe Seite 12).
•
Die Einstellungen des DIP-Schalters festlegen (siehe Seite 13).
