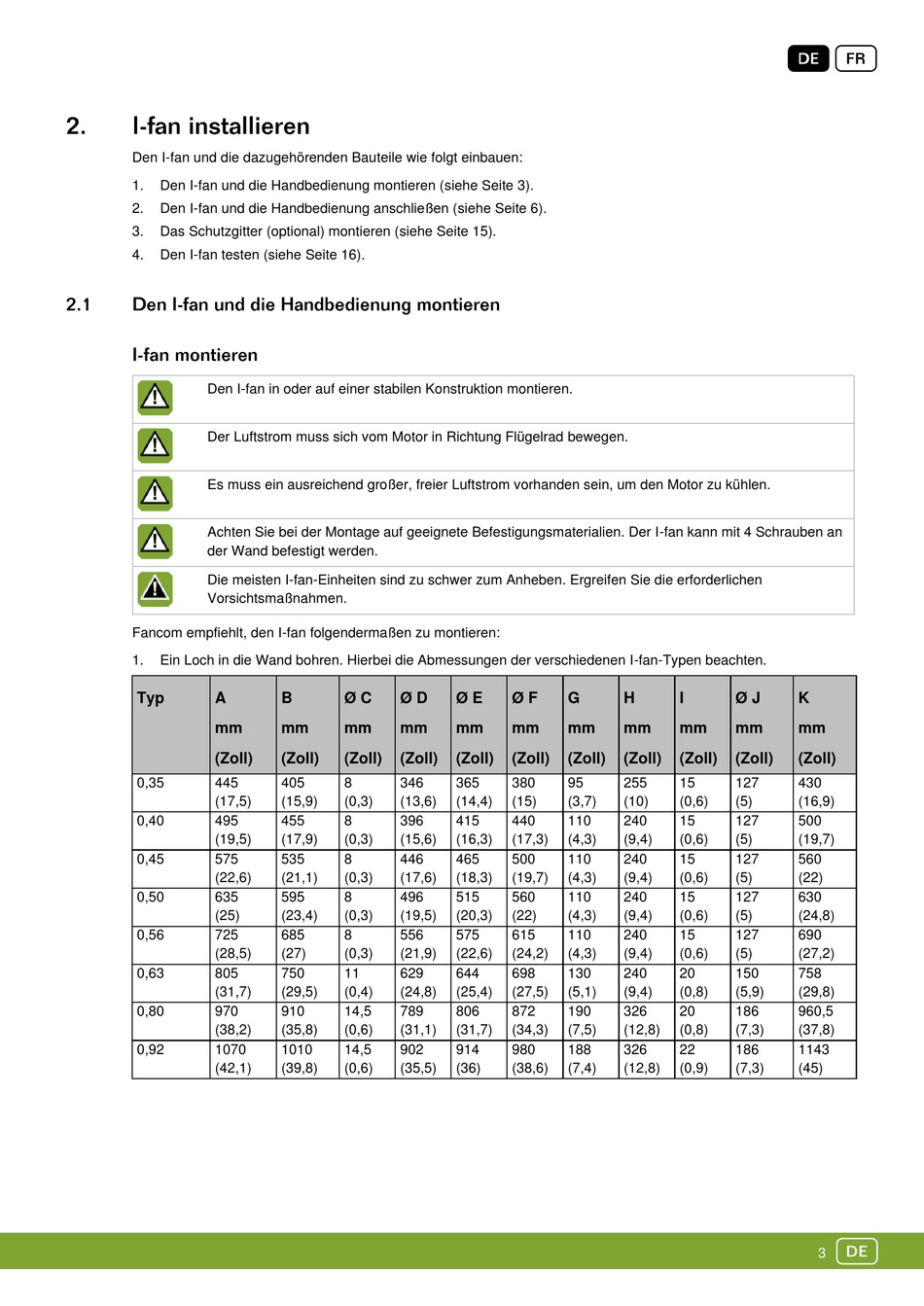

Den I-fan und die dazugehörenden Bauteile wie folgt einbauen:
1.
Den I-fan und die Handbedienung montieren (siehe Seite 3).
2.
Den I-fan und die Handbedienung anschließen (siehe Seite 6).
3.
Das Schutzgitter (optional) montieren (siehe Seite 15).
4.
Den I-fan testen (siehe Seite 16).
Den I-fan in oder auf einer stabilen Konstruktion montieren.
Der Luftstrom muss sich vom Motor in Richtung Flügelrad bewegen.
Es muss ein ausreichend großer, freier Luftstrom vorhanden sein, um den Motor zu kühlen.
Achten Sie bei der Montage auf geeignete Befestigungsmaterialien. Der I-fan kann mit 4 Schrauben an
der Wand befestigt werden.
Die meisten I-fan-Einheiten sind zu schwer zum Anheben. Ergreifen Sie die erforderlichen
Vorsichtsmaßnahmen.
Fancom empfiehlt, den I-fan folgendermaßen zu montieren:
1.
Ein Loch in die Wand bohren. Hierbei die Abmessungen der verschiedenen I-fan-Typen beachten.
Typ
A
B
mm
mm
(Zoll)
(Zoll)
0,35
445
405
(17,5)
(15,9)
0,40
495
455
(19,5)
(17,9)
0,45
575
535
(22,6)
(21,1)
0,50
635
595
(25)
(23,4)
0,56
725
685
(28,5)
(27)
0,63
805
750
(31,7)
(29,5)
0,80
970
910
(38,2)
(35,8)
0,92
1070
1010
(42,1)
(39,8)
Ø C
Ø D
Ø E
Ø F
mm
mm
mm
mm
(Zoll)
(Zoll)
(Zoll)
(Zoll)
8
346
365
380
(0,3)
(13,6)
(14,4)
(15)
8
396
415
440
(0,3)
(15,6)
(16,3)
(17,3)
8
446
465
500
(0,3)
(17,6)
(18,3)
(19,7)
8
496
515
560
(0,3)
(19,5)
(20,3)
(22)
8
556
575
615
(0,3)
(21,9)
(22,6)
(24,2)
11
629
644
698
(0,4)
(24,8)
(25,4)
(27,5)
14,5
789
806
872
(0,6)
(31,1)
(31,7)
(34,3)
14,5
902
914
980
(0,6)
(35,5)
(36)
(38,6)
G
H
I
Ø J
mm
mm
mm
mm
(Zoll)
(Zoll)
(Zoll)
(Zoll)
95
255
15
127
(3,7)
(10)
(0,6)
(5)
110
240
15
127
(4,3)
(9,4)
(0,6)
(5)
110
240
15
127
(4,3)
(9,4)
(0,6)
(5)
110
240
15
127
(4,3)
(9,4)
(0,6)
(5)
110
240
15
127
(4,3)
(9,4)
(0,6)
(5)
130
240
20
150
(5,1)
(9,4)
(0,8)
(5,9)
190
326
20
186
(7,5)
(12,8)
(0,8)
(7,3)
188
326
22
186
(7,4)
(12,8)
(0,9)
(7,3)
Df
K
mm
(Zoll)
430
(16,9)
500
(19,7)
560
(22)
630
(24,8)
690
(27,2)
758
(29,8)
960,5
(37,8)
1143
(45)
d
3
