Futurelight DMH-1 Bedienungsanleitung
Led-moving-head
Verwandte Anleitungen für Futurelight DMH-1
Inhaltszusammenfassung für Futurelight DMH-1

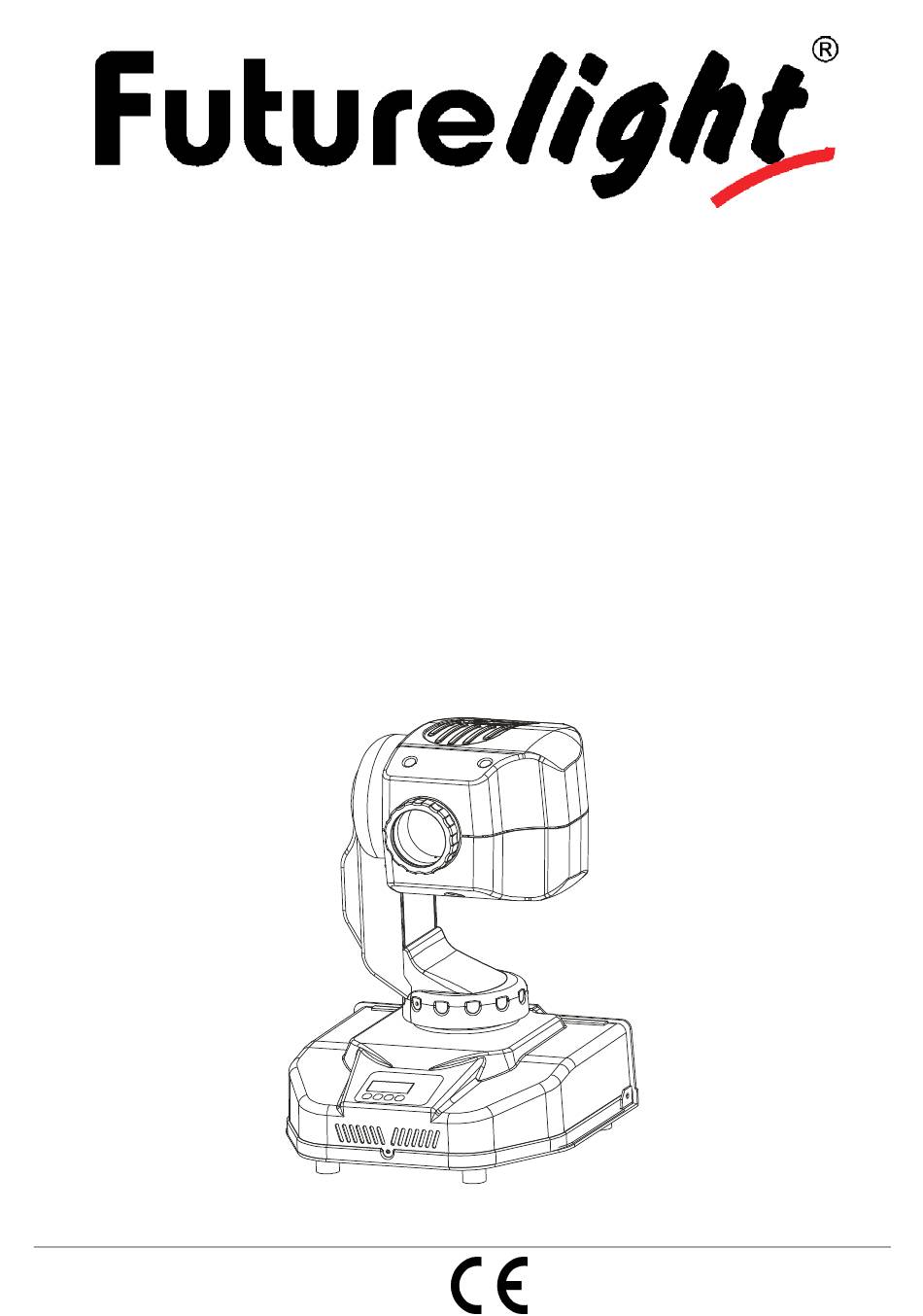

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL DMH-1 LED-Moving-Head © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 51841800 This user manual is valid for the article number 51841800 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 2/48 00051180.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT DMH-1 entschieden haben. Sie haben hiermit ein lei- stungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den DMH-1 aus der Verpackung. - Seite 4 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch.
-
Seite 5: Bestimmungsgemäße Verwendung
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. -
Seite 6: Gerätebeschreibung
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfang- seil zu sichern. -
Seite 7: Geräteübersicht
Geräteübersicht (1) Projektorkopf (2) Objektivlinse (3) Projektorarm (4) Steuereinheit (5) LED-Display (6) Mode/Esc-Taste (7) Up-Taste (8) Down-Taste (9) Enter-Taste (10) Mikrofon (11) Base (12) Netzanschluss/Sicherungshalter (13) Netzschalter (14) Tragegriff (15) Lüfter (16) DMX-Ausgangsbuchse (17) DMX-Eingangsbuchse (18) Gummifuß 7/48 00051180.DOC, Version 1.0... -
Seite 8: Installation
INSTALLATION Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden! Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. - Seite 9 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Der Projektor sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
- Seite 10 Es dürfen nur Sicher- ungsseile gemäß 56927, Schnellver- bindungsglieder gemäß 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellver- bindungsglieder, Schäkel und Kettbiner müssen Grundlage aktuellsten Arbeits- schutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimen- sioniert sein und korrekt...
- Seite 11 (1) Omega-Halter (2) Haken (3) Sicherheitsfangseil (4) Schnellverschluss Verschrauben Sie je einen Haken über eine M10 Schraube und Mutter mit den Omega-Haltern. Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. Installieren Sie den zweiten Omega-Halter.
-
Seite 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 13: Anschluss Ans Netz
BEDIENUNG Über den Netzschalter lässt sich das Gerät ein- bzw. ausschalten. Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der DMH-1 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. - Seite 14 Bitte beachten Sie: Über das Display des Gerätes werden die Modi DMX-512 Daten angezeigt: Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, erscheint „A.001“ mit der definierten Startadresse auf dem Display. Werden keine Daten empfangen, blinkt „A001“...
-
Seite 15: Dmx-Protokoll
DMX-Protokoll Steuerkanal 1 - Horizontale Bewegung (PAN) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamem Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. Steuerkanal 2 - Vertikale Bewegung (TILT) Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT). - Seite 16 Steuerkanal 6 - Indizieren der rotierenden Gobos, Goborotation Decimal Hexad. Percentage S/F Eigenschaft 0 127 00 7F 0% 50% F Goboindizierung 128 189 80 BD 50% 74% F Goborotation vorwärts mit abnehmender Geschwindigkeit 190 193 BE C1 75% 76% S Keine Rotation 194 255 C2 FF 76% 100% F Goborotation rückwärts mit zunehmender Geschwindigkeit...
-
Seite 17: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Esc-Taste um ins Hauptmenü zu gelangen (Display blinkt). Über die Up/Down-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. -
Seite 18: Hauptfunktionen
Hauptfunktionen - Hauptmenü 0 • Drücken Sie die Mode/Esc-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt). • Drücken Sie die Enter-Taste und wählen Sie "ADDR", “RUN” oder "DISP" durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Auswahl des gewünschten Untermenüs. - Einstellen der DMX-Startadresse, Slave-Einstellung - Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. - Seite 19 - Programm aufrufen, Master-Einstellung Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen.
- Seite 20 - Hauptmenü 1 • Drücken Sie die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). • Drücken Sie die Up/Down-Tasten zur Auswahl von “SET”. rpan - PAN-Umkehrung Mit dieser Funktion lässt sich die PAN-Bewegung umkehren. • Wählen Sie “RPAN” durch Drücken der Up/Down-Tasten. •...
- Seite 21 • Wählen Sie “AUTO” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “CLOS”. • Drücken Sie die Up/Down-Taste, um "CLOS", "HOLD", "AUTO" oder "AUDI" auszuwählen. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Mode/Esc-Taste, um zum Hauptmenü zurückzukehren. - Lüfterleistung einstellen Mit dieser Funktion lässt sich das Lüftergebläse einstellen.
- Seite 22 - Funktionstest der einzelnen Kanäle Mit dieser Funktion lässt sich jeder einzelne Kanal auf seine (korrekte) Funktion überprüfen. • Wählen Sie “TESt” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “T-XX”, “X” steht für die Kanalnummer. Der aktuelle Kanal wird getestet.
- Seite 23 - Szenen automatisch aufzeichnen Mit dieser Funktion werden neue Szenen automatisch aufgezeichnet. • Wählen Sie “REC” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “RE-XX”, “XX” steht für die Gesamtzahl der abzu- speichernden Szenen, die sich in “RUN” abspielen lassen. Z. B. wenn “XX” 05 ist, bedeutet dies, dass im “RUN”...
-
Seite 24: Fehlermeldungen
Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display “XXEr” erscheint, gibt es Fehler an einem oder mehreren Kanälen. “XX” steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z. B. “04Er” erscheint, bedeutet dies einen Fehler an Kanal 4. Gibt es gleich- zeitig einen Fehler an Kanal 4, 5 und 6 blinken die Fehlermeldungen “04Er”, “05Er”,”06Er”... -
Seite 25: Sicherungswechsel
LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. -
Seite 26: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 100 W DMX-Steuerkanäle: DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Blitzrate: 25 Hz Anzahl der LEDs: 1 x 20 W Farbrad: 7 dichroitische Farben, UV-Filter und offen Rotierendes Goborad: 7 Gobos und offen Außendurchmesser der Gobos: 27 mm Imagedurchmesser der Gobos:...
