- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL DMH-150 LED-Moving-Head © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE ..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht .............................. 8 INSTALLATION ..............................9 Einsetzen/Austauschen von Gobos ....................... 9 Projektormontage ............................9 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Anschluss ans Netz ............................ - Seite 3 TECHNICAL SPECIFICATIONS ........................52 Diese Bedienungsanleitung gilt für die Artikelnummer 51841970 This user manual is valid for the article number 51841970 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com...
-
Seite 4: Einführung
BEDIENUNGSANLEITUNG DMH-150 LED-Moving-Head ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! Vor Öffnen des Gerätes vom Netz trennen! Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Bedienungsanleitung genau beachten... - Seite 5 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch.
-
Seite 6: Bestimmungsgemäße Verwendung
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. -
Seite 7: Gerätebeschreibung
Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfang- seil zu sichern. Das Sicherheitsfangseil muss an den dafür vorgesehenen Befestigungspunkten eingehängt werden. Das Fangseil darf niemals an den Transportgriffen eingehängt werden! Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlossen ist und alle nötigen Schrauben fest angezogen wurden. -
Seite 8: Geräteübersicht

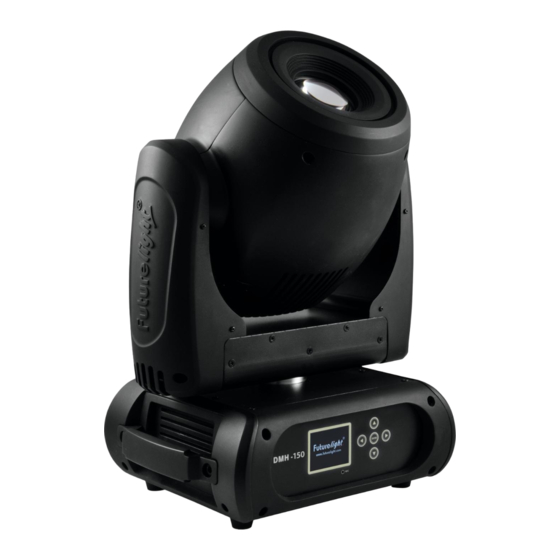

Geräteübersicht (1) Objektivlinse (2) Projektorarm (3) Drahtlos-Anzeige (4) Base (5) Display (6) Mikrofon (7) Pfeil-Taste nach links (8) Pfeil-Taste nach oben (9) Pfeil-Taste nach unten (10) Enter-Taste (11) Pfeil-Taste nach rechts (12) 3-polige DMX-Eingangsbuchse (13) 3-polige DMX-Ausgangsbuchse (14) Spannungsversorgungseingang (15) Spannungsversorgungsausgang (16) Sicherungshalter (17) Netzschalter (18) Tragegriff... -
Seite 9: Installation
INSTALLATION Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden! Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. - Seite 10 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
- Seite 11 Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! Hängen Sie das Schnellverschlussglied in dem dafür vorgesehenen Loch im Bodenblech ein.
-
Seite 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Projector 3 Projector 3 Projector 2 Projector 2 Projector 1 Projector 1 Starting address 49 Starting address 49 Starting address 25 Starting address 25 Starting address 1 Starting address 1 120 Ohms 120 Ohms DMX-512 Controller... -
Seite 13: Anschluss Ans Netz
Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Seite 14: Adressierung Des Projektors
Bitte beachten Sie: Wird das Gerät mit eingebautem Drahtlos-Empfänger über den Drahtlos-Sender angesteuert, darf kein kabelgebundener DMX-Controller angeschlossen werden! Der Drahtlos-Empfänger verfügt über eine interne Memory-Funktion. Wird das Gerät aus- und wieder eingeschaltet, loggt sich der Drahtlos-Empfänger automatisch am Drahtlos-Sender ein. Drahtlos-Empfänger Status-LED Rot leuchtet permanent: Nicht in einen Drahtlos-Sender eingeloggt (frei). -
Seite 15: Dmx-Protokoll
DMX-Protokoll Mode/Channel Decimal Hexad. Percentage S/F Eigenschaft St. Ex. 1 Ex. 2 Horizontale Bewegung (PAN) 0% 100% F Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. - Seite 16 25% 31% S Farbwechsel an jeder Position 31% 44% S Schneller Farbsprung 112 255 44% 100% S Keine Funktion Farbrad Normaler Farbwechsel / Blackout bei Farbwechsel / schneller Farbsprung S Offen S Position 1 11% 16% S Position 2 16% 22% S Position 3 22% 27% S Position 4...
- Seite 17 Gobowechsel an jeder Position 0% 100% F Positionierung von 0 - 360 Grad Rotierendes Goborad, Gobo-Rotation S Goboindizierung S Rotierendes Goborad vorwärts 13% 18% S Rotierendes Goborad rückwärts 19% 25% S Bewegungsmakro vorwärts 25% 31% S Bewegungsmakro vorwärts mit Blackout 31% 37% S Bewegungsmakro rückwärts 38% 44%...
- Seite 18 Rotierendes Prisma vorwärts F Mit zunehmender Geschwindigkeit (Stop bis schnellste Geschwindigkeit) Rotierendes Prisma rückwärts 128 255 50% 100% F Mit zunehmender Geschwindigkeit (Stop bis schnellste Geschwindigkeit) Funktion Fokus F Allmähliche Einstellung von nah bis weit S 5 m Autofokus (Fokussieren auf Gobos und Iris) 13% 18% S 7,5 m Autofokus (Fokussieren auf Gobos und Iris) 19% 25%...
-
Seite 19: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. -
Seite 20: Connect
Standard Extended 1 Benutzerdefinierte User Mode Extended 2 Kanalreihenfolge Users User Max Channel = XX Preset-Benutzerd. Edit User PAN = CH01 ... Effektradjustierung; --Password-- Password=XXX Calibration Standardposition Color ... Color =XXX ... Passwort „050“ Name Name --Password-- Passwort „050“... -
Seite 21: Light
Light Max Temperatur Mit dieser Funktion kann das Gerät so programmiert werden, dass die LED automatisch abgeschaltet wird, wenn eine bestimmte Innentemperatur erreicht wird. Drücken Sie die Up/Down-Tasten zur Auswahl der maximalen Innentemperatur zwischen 80 °C und 139 °C. Die normale Betriebstemperatur sollte unter 90 °C liegen. - Seite 22 Automatische PAN/TILT Kalibrierung Mit der Funktion "Encoders" lassen sich die PAN- und TILT-Bewegung auf die korrekten Ausgangspositionen kalibrieren. PAN/TILT Geschwindigkeit einstellen Mit dieser Funktion können Sie die PAN/TILT Geschwindigkeit definieren. Sie haben die Wahl zwischen zwei unterschiedlichen Modi. UI Set Mikrofonempfindlichkeit Mit dieser Funktion lässt sich die Mikrofonempfindlichkeit zwischen 0 % und 99 % einstellen.
-
Seite 23: Program
Preset-Benutzerdefinition Mit dieser Funktion lässt sich Preset-Benutzerdefinition abspeichern. Calibration Effektradjustierung Mit dieser Funktion lassen sich die Effekträder auf die korrekten Ausgangspositionen kalibrieren. Das Passwort für diese Funktion ist „050“. Fixture ID Mit dieser Funktion können Sie diverse Menüpunkte per RDM abrufen. Das Gerät unterstützt RDM. - Seite 24 Musiksteuerung Mit dieser Funktion lässt sich das interne Programm aufrufen. Mit dieser Funktion lassen sich die Szenen musikgesteuert abspielen. Die Auswahl „ALONE“ bedeutet Stand Alone-Modus und „MASTER“, dass das Gerät als Master-Gerät definiert wird. Programmwahl für Auto Programm Mit dieser Funktion lässt sich das Programm festlegen, das dann im Run aufgerufen wird. Programm editieren Mit dieser Funktion lassen sich die internen Programme editieren.
-
Seite 25: Fehlermeldungen
• Drücken Sie die Up/Down-Taste, um das gewünschte spezifische Programm einzustellen. Mit dieser Funktion lassen sich spezifische Szenen in ein spezifisches Programm editieren. • Drücken Sie die Enter-Taste zur Bestätigung. 5. Automatische Szenenaufzeichnung • Wählen Sie “Edit Chase” durch Drücken der Up/Down-Tasten. •... -
Seite 26: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 27: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 210 W/220 VA DMX-Steuerkanäle: 21/23/24 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon LED-Typ: Array 150 W Anzahl der LEDs: Abstrahlwinkel: 14° Farbrad: 8 dichroitische Farben und offen Statisches Goborad: 7 Gobos und offen Rotierendes Goborad: 7 Gobos und offen Außendurchmesser der Gobos:... - Seite 28 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 22.05.2013 © 28/53 00072472.DOC, Version 1.3...
