Pumpenkennlinien - HNP Mikrosysteme mzr-2521X1 Betriebsanleitung

1 Allgemeine Information

1.4 Pumpenkennlinien

Medium Wasser
10
8
6
4
2
0
0 0,5
Differenzdruck p [bar]
Medium Wasser
20
15
10
5
0
0 1
Differenzdruck p [bar]

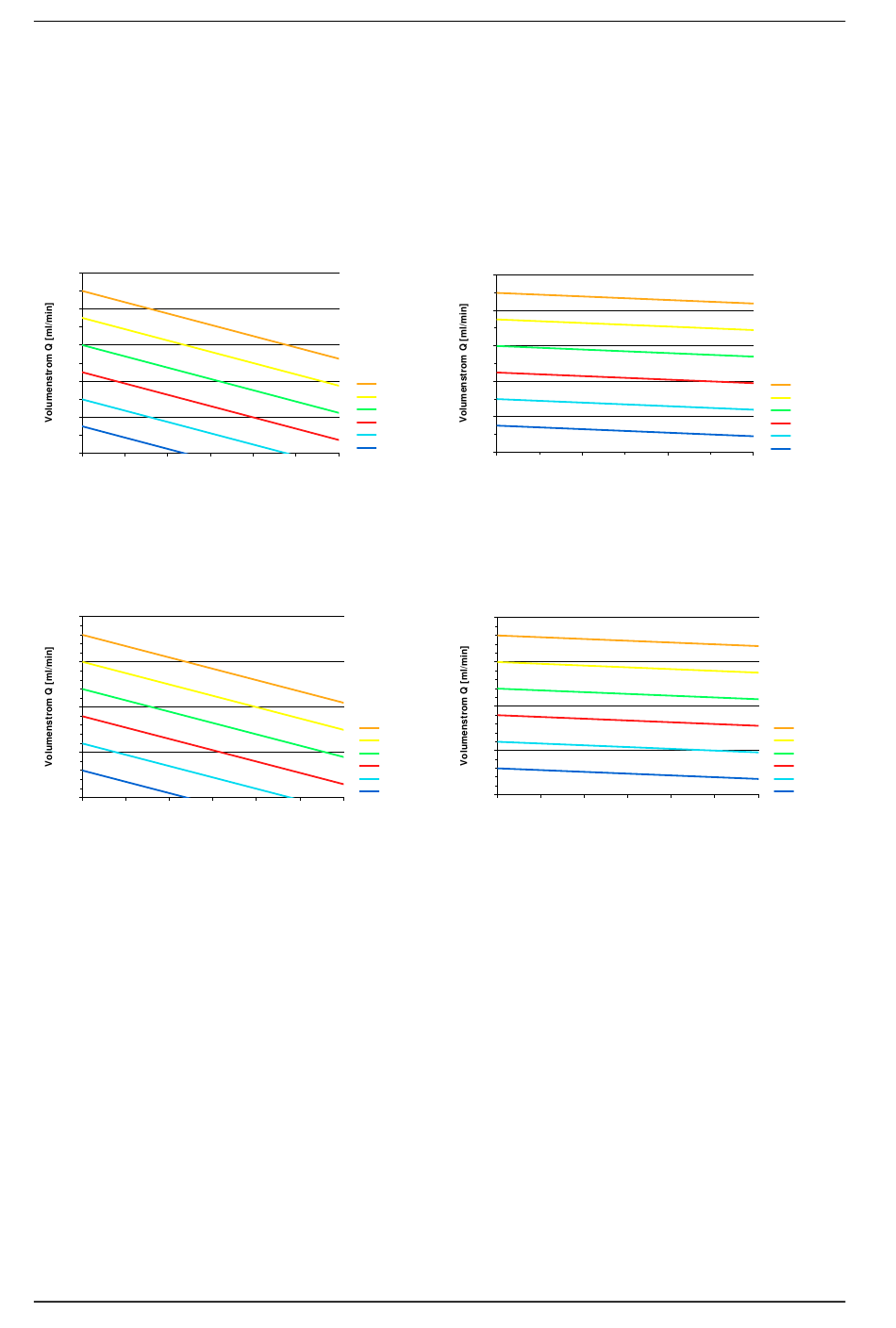

Bild 2 Pumpenkennlinie mzr­2521X1 bzw. mzr­2921X1
6
Pumpenkennlinie mzr-2521X1
Medium Wasser
Viskosität 1 mPas
Drehzahl n [U/min]
6000
5000
4000
3000
2000
1000
1 1,5
Pumpenkennlinie mzr-2921X1
Medium Wasser
Viskosität 1 mPas
Drehzahl n [U/min]
6000
5000
4000
3000
2000
1000
2 3
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-2521X1, mzr-2921X1
Medium Öl
10
8
6
4
2
0
0 0,5
Differenzdruck p [bar]
Medium Öl
20
15
10
5
0
0 1
Differenzdruck p [bar]
Medium Öl
Viskosität 16 mPas
Drehzahl n [U/min]
6000
5000
4000
3000
2000
1000
1 1,5
Medium Öl
Viskosität 16 mPas
Drehzahl n [U/min]
6000
5000
4000
3000
2000
1000
2 3
Ausgabe: Juni 2019
