Warten des Luftfilters

Wartungsintervall: Alle 25 Betriebsstunden—Reinigen Sie
den Schaumvorfilter und prüfen Sie
den Papiereinsatz auf Beschädigung
(häufiger bei staubigen oder sandigen
Bedingungen).
Alle 100 Betriebsstunden—Tauschen Sie den
Papierluftfiltereinsatz aus (häufiger bei staubigen oder
sandigen Bedingungen).
Prüfen des Luftfilters
1. Prüfen Sie das Luftfiltergehäuse auf Beschädigungen,
die eventuell zu einem Luftleck führen können.
Stellen Sie sicher, dass die Abdeckung den gesamten
Luftfilterkörper einwandfrei abdichtet
Hinweis: Ersetzen Sie ein defektes Luftfiltergehäuse
oder eine defekte Luftfilterabdeckung.
1. Luftfiltergehäuse
2. Luftfiltereinsatz
2. Lösen Sie die Riegel, mit denen die Abdeckung des
Luftfilters am Luftfiltergehäuse befestigt ist
3. Nehmen Sie die Luftfilterabdeckung vom
Luftfiltergehäuse ab und reinigen Sie die Innenseite
der Abdeckung (Bild
4. Schieben Sie den Luftfiltereinsatz vorsichtig aus dem
Luftfiltergehäuse heraus.
Hinweis: Vermeiden Sie ein Anstoßen des Filters am
Luftfiltergehäuse, um die Menge des gelösten Staubs
zu verringern.
5. Prüfen Sie den Luftfiltereinsatz.
•
Setzen Sie den Luftfiltereinsatz ein, wenn er sauber
ist, siehe Einsetzen des Luftfilters (Seite
•
Tauschen Sie den Luftfiltereinsatz aus, wenn er
beschädigt ist, siehe
(Seite 21).
(Bild 16).

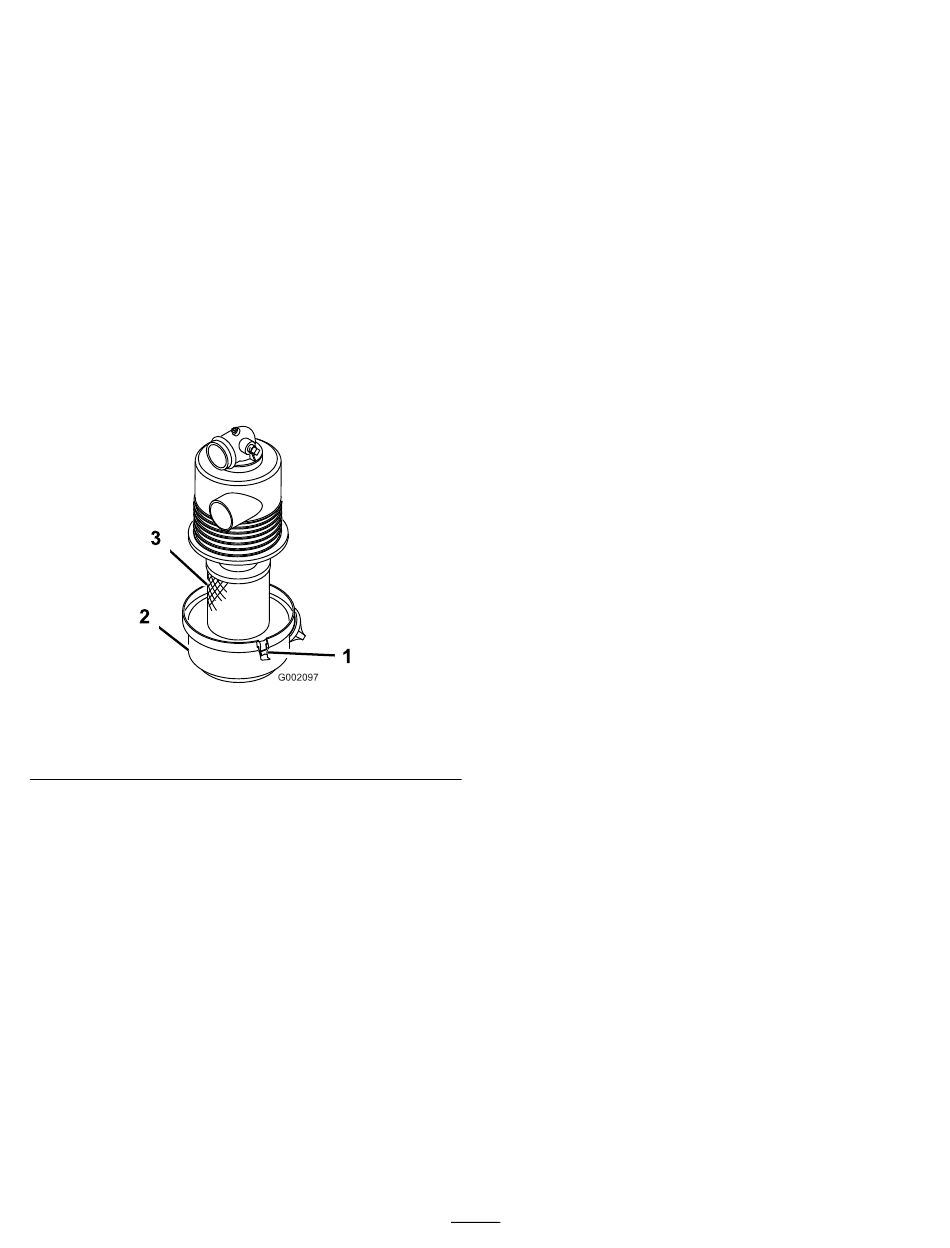

Bild 16
3. Luftfilterabdeckung
4. Riegel
(Bild
16).
21).

Auswechseln des Luftfilters

Auswechseln des Luftfilters
1. Entfernen Sie den Luftfiltereinsatz, siehe
Luftfilters (Seite
2. Prüfen Sie den neuen Filter auf eventuelle
Versandschäden.
Hinweis: Prüfen Sie die Dichtfläche des Filters.
Wichtig: Bauen Sie nie defekte Luftfilter ein.
3. Setzen Sie den neuen Luftfilter ein, siehe
des Luftfilters (Seite

Einsetzen des Luftfilters

Wichtig: Um einem Motorschaden vorzubeugen, lassen
Sie den Motor nur mit komplett eingebautem Luftfilter
laufen.
Wichtig: Verwenden Sie nie beschädigte Filter.
Hinweis: Das Reinigen eines verwendeten Luftfiltereinsatzes
wird nicht empfohlen, da das Filtermedium beschädigt
werden könnte.
1. Reinigen Sie den Schmutzauswurfanschluss in der
Luftfilterabdeckung.
2. Nehmen Sie das Gummiablassventil von der
Abdeckung ab, reinigen Sie den Hohlraum und
wechseln Sie das Ablassventil aus.
3. Setzen Sie den Luftfiltereinsatz in das Luftfiltergehäuse
ein (Bild 16).
Hinweis: Stellen Sie sicher, dass der Filter einwandfrei
abdichtet, indem Sie Druck auf den Außenrand des
Filters ansetzen, wenn der Filter eingebaut wird.
Drücken Sie nie auf die Mitte des Filters.
4. Fluchten Sie die Luftfilterabdeckung mit dem
Luftfiltergehäuse aus
5. Befestigen Sie die Abdeckung mit den Laschen am
16).
Gehäuse
21
21).
21).
(Bild 16).
(Bild 16).
Prüfen des
Einsetzen
