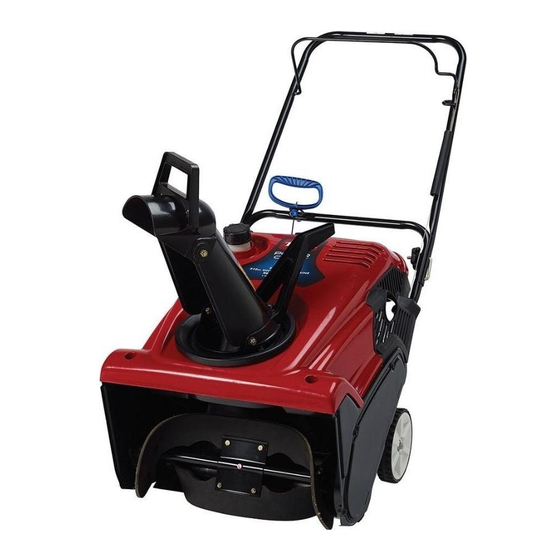

CCR™ 6053 R Quick Clear-Schneefräse
Modellnr. 38567—Seriennr. 311000001 und höher
Modellnr. 38569—Seriennr. 311000001 und höher
Einführung
Diese Schneefräse sollte von Privatleuten oder
geschulten Lohnarbeitern verwendet werden.
Die Maschine ist für das Räumen von Schnee
von geteerten Oberflächen, wie z. B. Einfahrten
oder Gehwegen, und anderen Gehbereichen auf
privatem oder öffentlichem Gelände gedacht. Sie ist
weder zum Räumen von anderen Materialien (außer
Schnee) noch zum Räumen von Kiesoberflächen
gedacht.
Lesen Sie diese Informationen sorgfältig durch, um sich
mit dem ordnungsgemäßen Einsatz und der Wartung
des Geräts vertraut zu machen und Verletzungen und
eine Beschädigung des Geräts zu vermeiden. Sie tragen
die Verantwortung für einen ordnungsgemäßen und
sicheren Einsatz des Geräts.
Wenden Sie sich hinsichtlich Informationen zu
Produkten und Zubehör sowie Angaben zu Ihrem
örtlichen Vertragshändler oder zur Registrierung des
Produkts direkt an Toro unter www.Toro.com.
Wenden Sie sich an einen offiziellen Vertragshändler
oder den Kundendienst von Toro, wenn Sie eine
Serviceleistung, Originalersatzteile von Toro oder
weitere Informationen benötigen. Haben Sie dafür die
Modell- und Seriennummern der Maschine griffbereit.
Bild 1 zeigt die Position der Modell- und Seriennummern
an der Maschine. Tragen Sie hier bitte die Modell- und
Seriennummern des Geräts ein.
© 2010—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
1. Typenschild mit Modell- und Seriennummer
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitsmeldungen werden vom
Sicherheitswarnsymbol (Bild 2) gekennzeichnet, das auf
eine Gefahr hinweist, die zu schweren oder tödlichen
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
1. Sicherheitswarnsymbol
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle technische Informationen hin, und
Hinweis hebt allgemeine Informationen hervor, die
Ihre besondere Beachtung verdienen.
Sicherheit
Lesen Sie vor dem Anlassen des Motors den Inhalt
dieser Anleitung sorgfältig durch.
Registrieren Sie Ihr Produkt unter www.Toro.com.
Bild 1
Modellnr.
Seriennr.
Bild 2
Form No. 3365-614 Rev A
Bedienungsanleitung
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
