Erweitertes System - Orderman SOL Installationsanleitung

Installationsanleitung
3.

Erweitertes System

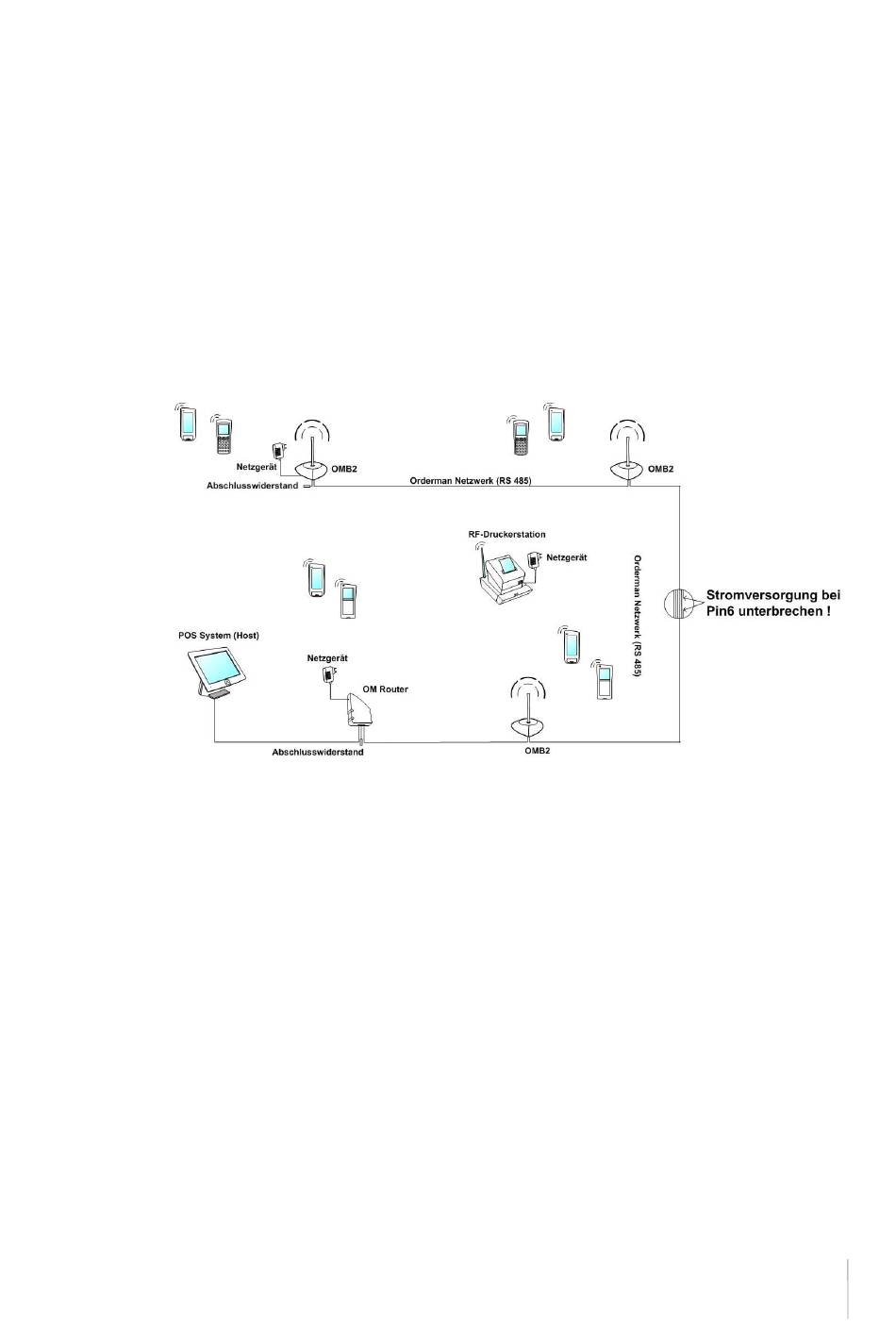

Sollte die Reichweite einer OMB2 das zu versorgende Gelände nicht
abdecken, müssen weitere Basisstationen eingesetzt werden. In
diesem Fall wird zusätzlich noch ein Router benötigt, der die
Multiplexfunktion übernimmt.
Der Router (bzw. Router light) wird über ein RS232-Kabel mit dem Host
(PC, Kasse) verbunden. Router und OMB2 werden über eine RS485
Schnittstelle verkabelt. Die Stromversorgung wird auf dem Kabel
mitgeführt, sodass nicht jede OMB2 ein eigenes Netzgerät benötigt.
Jeder OMB2 muss ein eigener Funkkanal zugewiesen werden und auf
jedem Orderman Handheld Terminal müssen die Funkkanäle aller
installierten Basisstationen eingestellt werden. Das Orderman Handheld
Terminal wechselt bei Bedarf automatisch den Funkkanal.
Hinweis: Wir empfehlen maximal fünf Orderman Handheld Terminals
pro Antenne.
