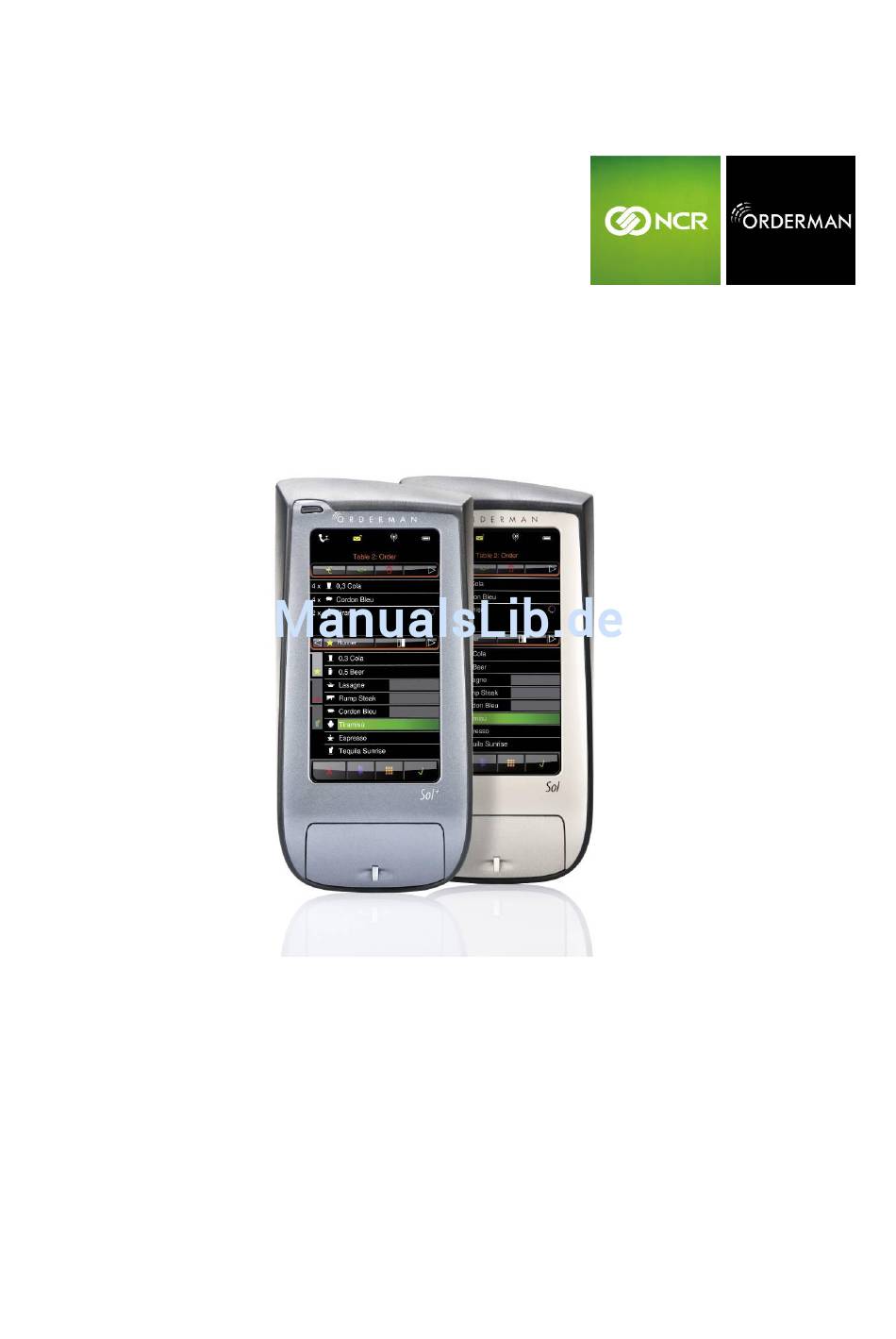

- Seite 1 Bedienungsanleitung des Orderman Sol & Sol+...
- Seite 2 Kopieren - auch auszugsweise - ist ohne schriftliche Genehmigung durch Orderman GmbH nicht gestattet. P3. 500-597 V1.3 Orderman übernimmt keine Verantwortung für Schäden oder Verluste, die durch Anwendung dieser Anleitung entstehen. Orderman übernimmt keine Verantwortung für Verluste oder Ansprüche von dritten Personen, die durch die Benützung der Orderman Geräte entstehen.
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise Akkupack ................. 5 1.4. Pflege ........................ 5 LIEFERUMFANG ..................... 6 ORDERMAN SOL ......................7 DER ORDERMAN SOL IM ÜBERBLICK ............7 LADEN DES AKKUPACKS ................7 BEDIENUNG (SETUP) ..................9 Der Statusblock ......................9 3.1. Statusblock Get more ..................9 3.2. -
Seite 4: Allgemeines
Allgemeines Allgemeines Diese Beschreibung gilt für die Orderman Geräte Sol und Sol+. Die Funktionen der beiden Produkte sind grundlegend identisch und werden nachfolgend nur anhand des Orderman Sol beschrieben. Der Orderman Sol+ hat folgende zusätzliche Funktionen: Ordercardschnittstelle und Bluetooth -Schnittstelle zur Gürteldruckersynchronisation sowie optional Magnetkartenlesefunktion. -
Seite 5: Allgemeine Sicherheitshinweise
Allgemeines 1.2. Allgemeine Sicherheitshinweise Vorsicht: Der Orderman Sol enthält keine vom Anwender zu wartenden Teile und darf daher nicht geöffnet werden. Durch ein Öffnen erlischt der Garantieanspruch. Setzen Sie das Gerät nie extremen Witterungsverhältnissen wie zum Beispiel Regen, Hagel, extremes Sonnenlicht oder Schneefall aus. Bei auftretenden Schäden muss das Gerät vom Kundendienst auf mögliche... -
Seite 6: Lieferumfang
Achten Sie darauf, dass die gesamte Touch-Oberfläche nicht zerkratzt wird. Achten Sie darauf, dass die Ladekontakte nicht verunreinigt werden. Lieferumfang 1. Orderman Sol bzw. Sol+ 2. 2 Orderman Touch-Pen 3. Akkupack 4. Ladeschale oder Service Station 5. Steckernetzgerät 5V... -
Seite 7: Orderman Sol

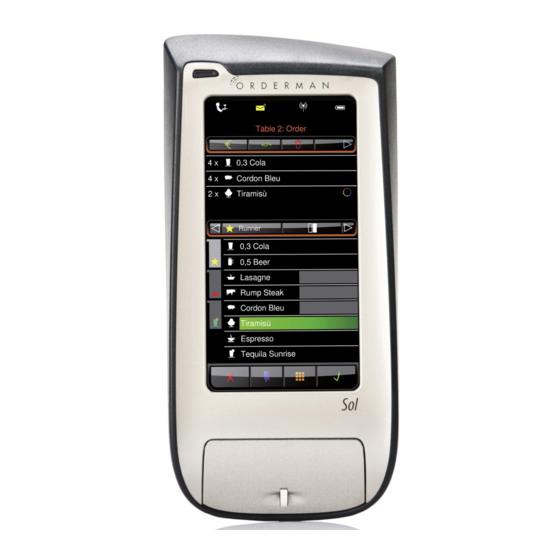

Orderman Sol Orderman Sol Der Orderman Sol im Überblick 1. An/Aus Knopf 2. Statusblock 3. Display / Touch 4. Akkueinschub mit Safety-Cord Befestigung 5. Akkuverriegelung 6. Ladekontakte / Ethernetschnittstelle Laden des Akkupacks Im Folgenden wird der Ladevorgang des Akkupacks beschrieben. Ein vollständig aufgeladener Akkupack ermöglicht eine Betriebszeit von bis zu 18... - Seite 8 Orderman Sol Akku an der Unterseite des Gerätes einstecken Gerät in die Ladeschale bzw. Service Station stecken; das Gerät schaltet sich ein Das Ladesymbol in der Status-Anzeige zeigt den Ladezustand des Akkus Folgende Akkuzustände sind möglich: Weiß Dauerlicht – Akku OK Grün Dauerlicht –...
-
Seite 9: Bedienung (Setup)
Durch Antippen des Get more Symbols erhalten Sie Zugang zum Gerätesetup. Innerhalb dieses Setups sind Einstellungen und Testmöglichkeiten für den Orderman Sol enthalten. Das Get more Menü ist auch für Servicekräfte jederzeit aufrufbar. Es können darin die Helligkeit des Displays, das Timeout der Beleuchtung etc. eingestellt werden. - Seite 10 Orderman Sol Get More (Setup) Weißes Dauerlicht – Setup OK Startscreen Setup (Connect Belt Printer wird nur bei Sol+ angezeigt) Einstellungen (Settings) Display Einstellungen (Display Settings) Um die Einstellungen vorzunehmen, tippen Sie auf den jeweiligen Punkt in der Skala und ziehen Sie ihn in die gewünschte Position. Der violette Balken in der Skala gibt Ihnen die Werkseinstellung an.
- Seite 11 Display, den Touchscreen sowie den Tiltsensor auf ihr korrektes Funktionieren überprüfen, sowie einen Ping-Test durchführen. Der Ping-Test funktioniert nur, wenn sich das Gerät in der Service Station befindet und LAN-Konnektivität gegeben ist. Bei Sol+ können die Gürteldrucker – und Ordercardfunktionalität überprüft werden. About Hier finden Sie Informationen zur Gerätesoft- und Hardware sowie die...
-
Seite 12: Statusblock Message
Orderman Sol 3.2. Statusblock Message Das Message Symbol bietet einen Zugang zum internen Nachrichtensystem, in dem Nachrichten verfasst sowie gelesen werden können. Die Funktion ist applikationsabhängig. Zwei verschiedene Zustände sind möglich: Weiß Dauerlicht – Keine neuen Nachrichten erhalten Gelb blinkend – Ungelesene Nachrichten im Posteingang 3.3. -
Seite 13: Statusblock Akku
Orderman Sol 3.4. Statusblock Akku Das Akkusymbol gibt Auskunft über den Zustand des Akkus. Je nach Darstellung kann daraus der Zustand ermittelt werden. Wenn dieses Symbol angetippt wird, erscheint eine grafische sowie prozentuelle Anzeige der vorhandenen Akkukapazität. Des Weiteren kann mittels der Battery LED Information eine Legende aller möglichen Darstellungen der Akkuzustände... -
Seite 14: Orderman Sol
Orderman Sol+ Orderman Sol+ Gürteldrucker verbinden Um den Gürteldrucker mit dem Sol+ zu verbinden, tippen Sie im Get more Menu auf die Funktion Gürteldrucker verbinden (Connect Belt Printer) Get more Menu Connect Belt Printer Gürteldrucker einschalten „On“ Gürteldrucker wie im Bild gezeigt links oben an den Sol+ halten ... -
Seite 15: Gürteldrucker Test
Orderman Sol+ Der Sol+ stellt nun die Verbindung zum Gürteldrucker her Sobald der Gürteldrucker erkannt wurde, leuchtet die Get more LED für 2 Sekunden Blau. Zudem wird eine Testseite gedruckt. Diese Testseite beinhaltet: Bild 1 (wenn vorhanden) ... -
Seite 16: Ordercard Test
Orderman Sol+ Ordercard Test Der Ordercard Test dient zur Überprüfung der Funktionalität der Ordercard. Um den Ordercard Test zu starten, tippen Sie im Get more Menu auf die Funktion Test Ordercard Test. Die Ordercard an die linke obere Ecke des Handhelds halten. -
Seite 17: Zubehör
Wird das Gerät aus der Ladeschale entnommen schaltet es sich ein. Falls das Gerät in der Ladeschale per An/Aus ausgeschalten wurde, müssen Sie das Gerät nach dem Entnehmen manuell einschalten. Die Ladezeit des Orderman Sol / Sol+ beträgt in der Ladeschale ca. 6 Std. Warnung: Ladetemperatur 0- 40° C Service Station Neben der Ladefunktion (wie Ladeschale, ca. -
Seite 18: Inbetriebnahme
Falls das Gerät in der Ladeschale per An/Aus ausgeschalten wurde, müssen Sie das Gerät nach dem Entnehmen manuell einschalten. Die Ladezeit des Orderman Sol / Sol+ beträgt in der Service Station ca. 6 Std. Warnung: Ladetemperatur 0- 40° C 18|21... -
Seite 19: Geräteanzeigen In Der Service Station
Orange blinkend – Gerät ist korrekt kontaktiert mit Service Station; Netzwerkmodul wurde erkannt Orange Dauerlicht – Ethernetkabel korrekt mit Service Station verbunden; Netzwerklink besteht Grün Dauerlicht – IP wurde gefunden, Sol ist nun in Service Station betriebsbereit Grün blinkend – Hermes Traffic (Display wird hell geschaltet) -
Seite 20: Technische Daten
Akku (Lithium-Ionen-Technologie); 3.6V, 1940mAh Dichtheit: IP64 Staub/Spritzwasser Abmessungen: 177mm x 84mm x 25mm (Höhe/Breite/Tiefe) Schnittstellen: Integriertes Bluetooth Kl. II ,V2.0 (nur Sol+); Ethernet 10/100Mb/s über Service Station Ordercard Reader (nur Sol+) Micro SD-Slot für Speicherkarte ... -
Seite 21: Service Station
Technische Daten Abmessungen: 90 x 60 x 102 mm Betriebszeit: Die Ladestation ist für Dauerbetrieb ausgelegt. Ladezeit: ca. 6 Stunden Gewicht: ca. 215g Betriebstemperatur: 0° C bis +40°C Lagertemperatur: -20°C bis +60°C Service Station Versorgungsspannung: Netzteil 5V –...
