Orderman SOL Installationsanleitung Seite 27

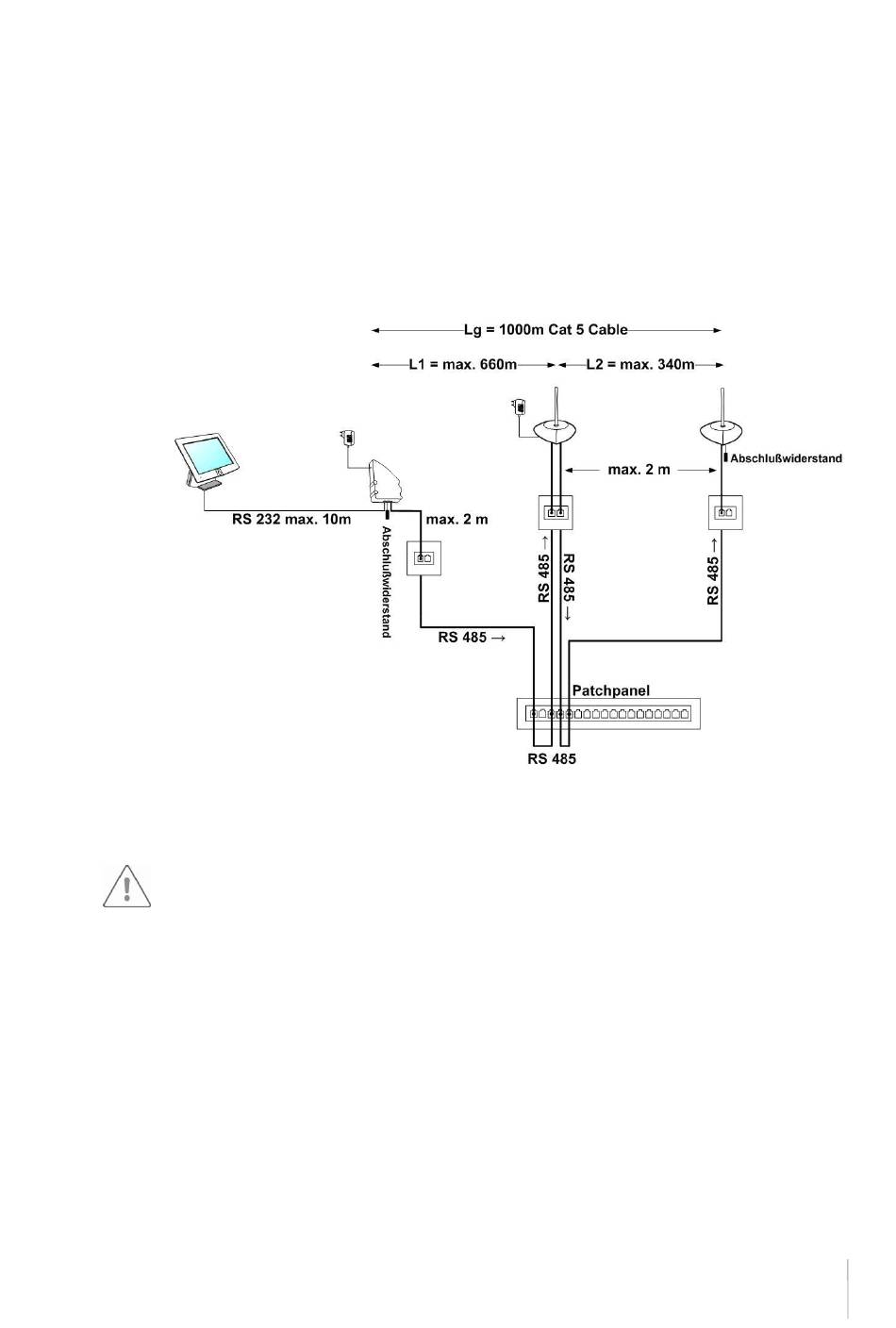

Beispiel 2: 1 Router, 2 OMB2, 2 Netzgeräte,
RS232 Kabel, 1:1 Patchkabel plus DSUB9/Modular6-
Adapter, max. Länge = 10 m
Datenkabel Kategorie 5, 2 x 2 x 0.6 mm (4 x 0.28 mm2)
Achtung:
Das Orderman RS 485 Netzwerk niemals mit Ethernet Netzwerken
mischen! Hierbei können Ethernetgeräte und auch Orderman Produkte
irreparabel beschädigt werden.
Die jeweiligen Ports für RS 485 Orderman am Patchpanel am besten
separat ausweisen.
Beispiel 3: 1 Router, 4 OMB2, 2 Netzgeräte, RS232 Kabel,
1:1 Patchkabel plus DSUB9/Modular 6- Adapter,
max. Länge = 10 m
