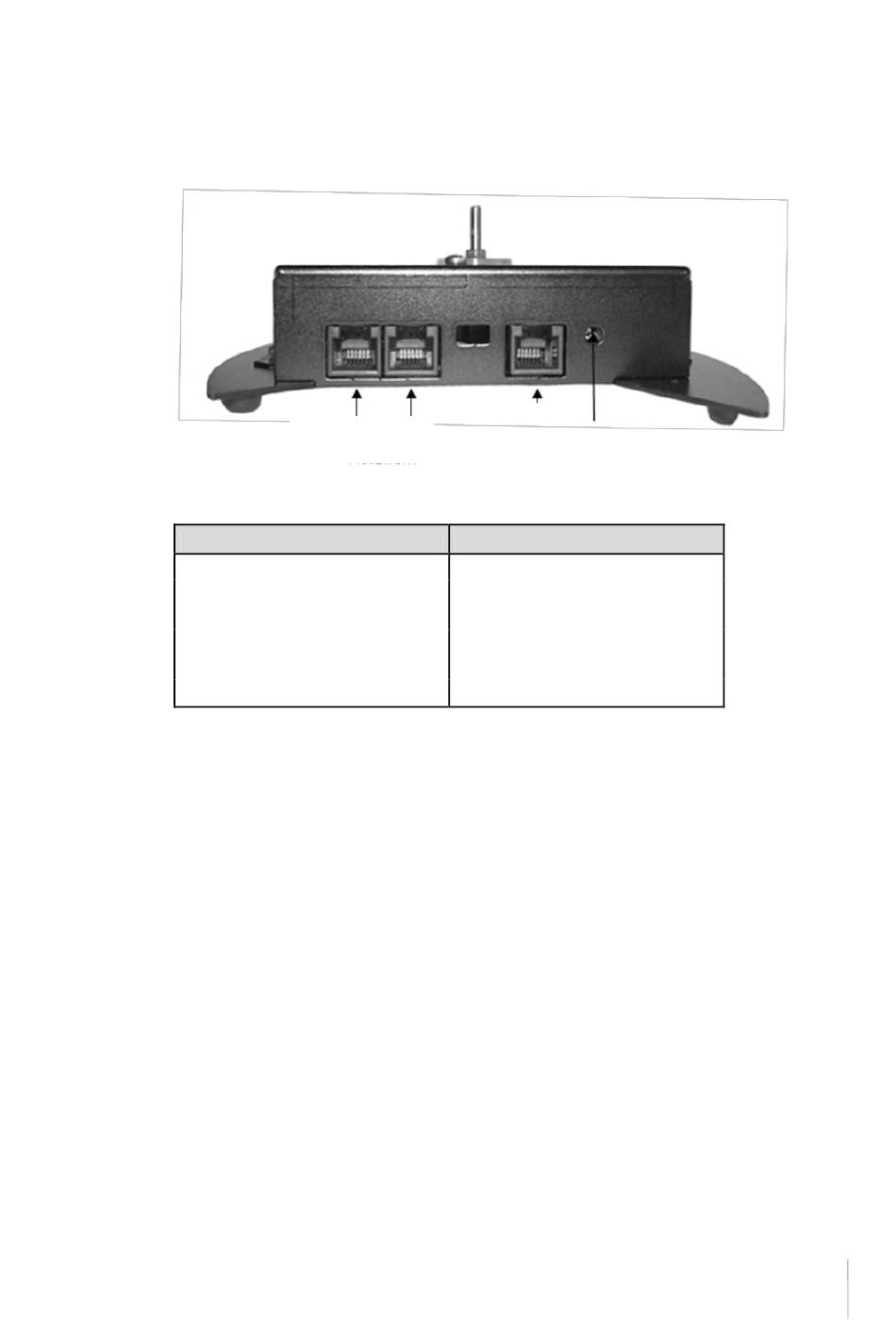

8.3. Anschlüsse an OMB2
Belegung RS232 Modular 6
1 HS_XI
2 GND
3 HS_XO
4 RS232IN (RXD)
5 RS232OUT (TXD)
6 V+
RS485
(OM Netzwerk)
Belegung RS485 Modular 6
1 485_A
2 485_B
3 GND
4 GND
5 GND
6 V+
Installationsanleitung
RS232
Anschluss für
Orderman-Stecker-
netzgerät
