Installationsanleitung
Hinweis:
Innerhalb einer Gruppe mit verbundener Spannungsversorgung (1 ... 4
Geräte) muss mindestens ein Netzgerät verwendet werden.
Wird in einer Gruppe bei jedem Gerät ein Netzgerät platziert, so ist die
Abschnittslänge nicht begrenzt. Die gesamte Netzwerkkabellänge darf
jedoch nicht mehr als 1000 m betragen. Wird in einer Gruppe nur ein

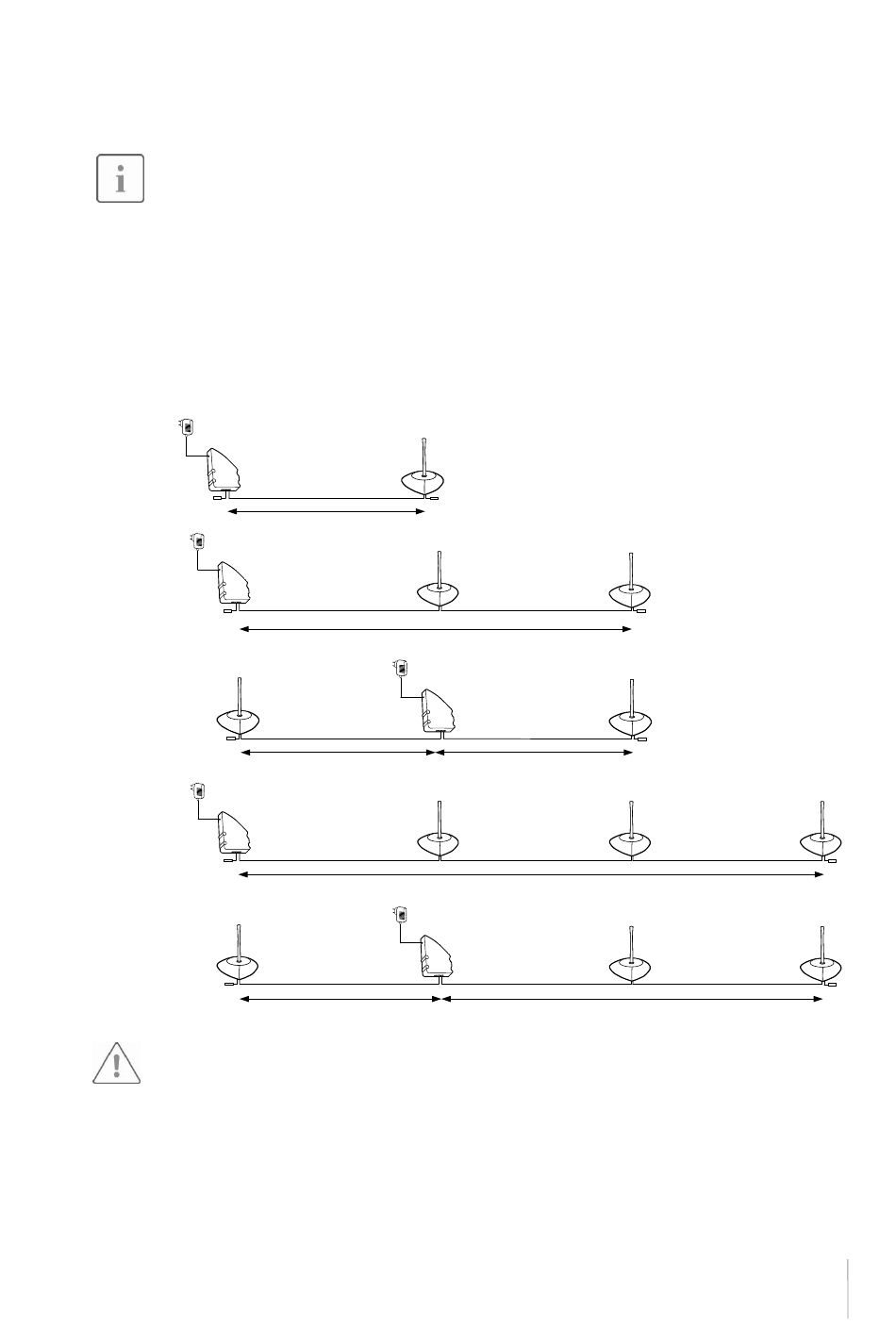

Netzgerät verwendet, so ergeben sich folgende Abschnittslängen bei
2
Verwendung des 1:1 Patchkabel (Flachkabel 6 x 0.14 mm d = 0.42
mm):
250 m
125 m
250 m 250 m
85 m
250 m 125 m
Achtung: Netzgeräte nicht überlasten!
Die Netzwerkverbindung besteht aus einem Strang. Es dürfen keine
Abzweigungen und keine Schleifen gebildet werden.
An den beiden Endgeräten der Netzwerkverbindung muss jeweils ein
Abschlusswiderstand angebracht werden.
