Verkabelung Host (Pc, Kasse) - Omb2 Mittels Rs232/Rs422-Converter; Verkabelung Host (Pc, Kasse) - Router - Omb2 - Orderman Sol Installationsanleitung

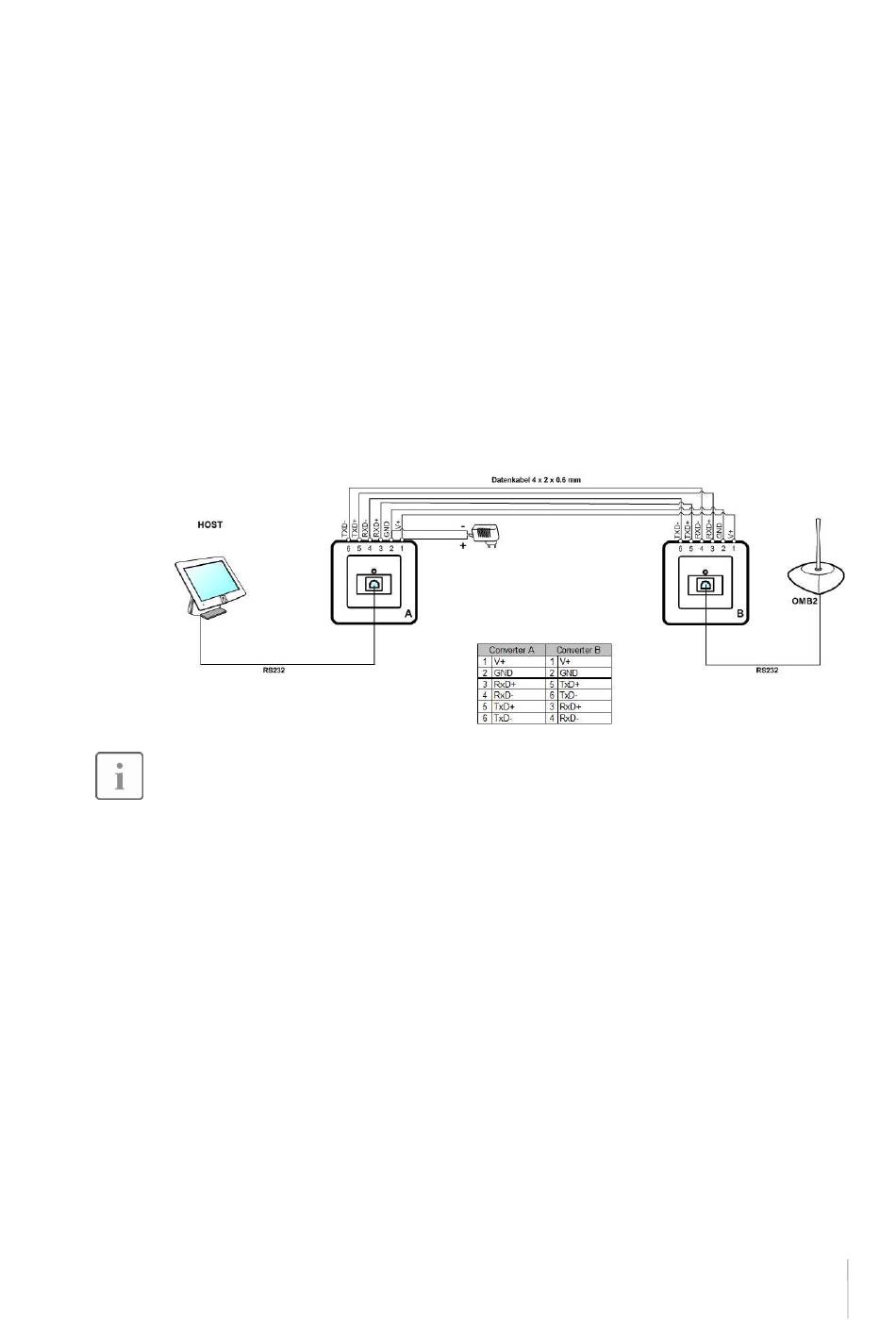

Verkabelung Host (PC, Kasse) – OMB2 mittels RS232/RS422-
8.7.
Converter
Sollte der Abstand PC/POS zur OMB2/Router/Router light größer als
10 m sein, so empfehlen wir die Verwendung des RS232/RS422-
Converters.
RS232 Kabel, 1:1 Patchkabel plus DSUB9/Modular6-Adapter, max.
Länge = 10 m Datenkabel Kategorie 5, 4 x 2 x 0.6 mm (8 x 0.28 mm
max. Länge = 170 m (bis zu 1000 m bei Verwendung eines weiteren
Netzgerätes beim 2. Converter oder bei der OMB2).
Hinweis: Abschirmung des Datenkabels Kategorie 5 einseitig mit GND
verbinden. A- und B-Converter werden mittels DIP-Schalter eingestellt.
- A bei PC (Kasse) – B bei OMB2.
Verkabelung Host (PC, Kasse) – Router – OMB2
8.8.
Die Verbindung zwischen
Netzwerkkabel, über das die Datenverbindung (RS485) hergestellt wird.
Zusätzlich wird auf dem Kabel noch die Spannungsversorgung
mitgeführt. Somit ist nicht bei jedem Gerät ein Netzgerät erforderlich.
Ein Netzgerät kann max. vier Geräte (Router und OMB2) versorgen.
Bei Verwendung von mehr als vier Geräten muss mindestens nach
jedem vierten Gerät die Spannungsversorgung im Netzwerkkabel
unterbrochen werden (Vorzugsweise am Stecker; es wird nicht
empfohlen das Datenkabel aufzutrennen), um die Netzgeräte nicht zu
überlasten.
Netzwerkdosen empfohlen (siehe folgender Abschnitt).
Router und
In diesem Fall
Installationsanleitung
OMB2
wird die Installationsmethode
2
),
läuft über ein
mit
20
