8.1.

Steckerbelegung

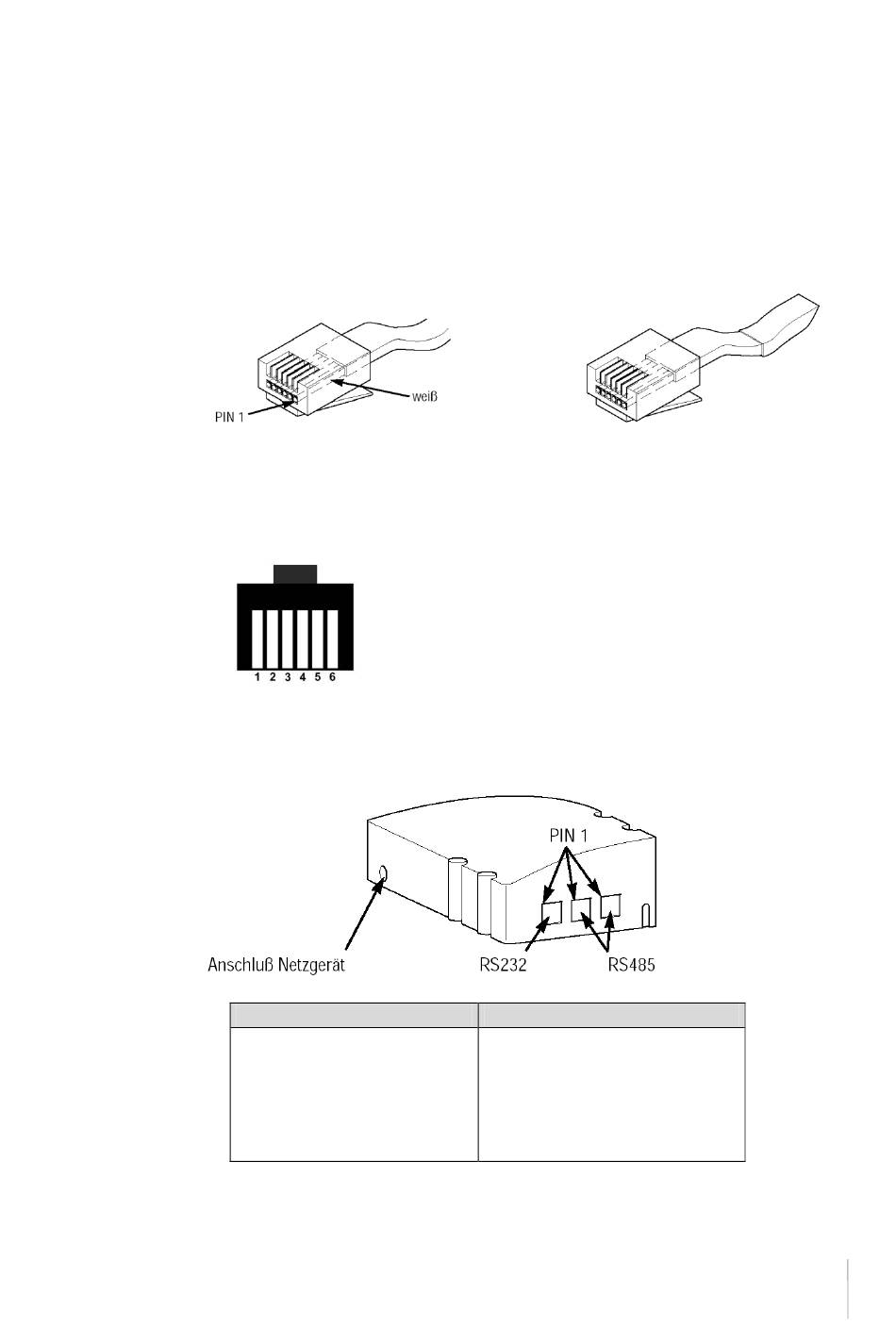

Modularstecker 6-polig:
Steckertyp: RJ12 (6P6C)
8.2. Anschlüsse an Router
Belegung RS485 Buchse
1 485FUNKA
2 485FUNKB
3 GND
4 GND
5 GND
6 V+
Installationsanleitung
Abschlusswiderstand:
Abschlusswiderstand bei RS485 auf
PIN 1 und PIN 2 (120 Ohm)
Belegung RS232 Buchse
1 NC (nicht belegt)
2 GND
3 NC (nicht belegt)
4 RS232IN (RXD)
5 RS232OUT (TXD)
6 NC (nicht belegt)
