4 Schnelleinstieg
Zur schnellen Inbetriebnahme dienen für die meisten Anwendungen die nachfol-
gend beschriebenen Beispielkonfigurationen� Die angegebenen Mindestabstände
gelten ausschließlich für den jeweils beschriebenen Fall�
4.1 Beispielkonfiguration 1
Verwendetes Gerät:
Zu erfassendes Medium: Mineralisches Öl
Betriebsart:
Einbauumgebung:
► Gerät montieren�
► Abstände (x), (u) und (c) einhalten:
x:
u:
c:
max� 14,0 cm
► Sensor mit Behälter erden (→ 7)�
► Parametrierreihenfolge beachten:
- [MEdI] = [OIL�2] (→ 10.2.3)
- [OFS] = (u); z� B� (u) = 2,0 cm (→ 5.2.4)
- [OP]: Überfüllsicherung OP im Abstand
(y) größer 4,5 cm unterhalb des Mon-
tageelements parametrieren�
Bei Abständen (y) kleiner 4,5 cm kann es zu
Fehlfunktionen und Fehlermeldungen beim
Abgleichvorgang [cOP] kommen�
Schrittweite und Einstellbereich: (→ 13.1)�
Berechnungshilfen für [OP]: (→ 13.3)�
► Überfüllsicherung OP mit [cOP] abgleichen (→ 10.2.5)�
> Das Gerät ist betriebsbereit.
► Bei Bedarf weitere Einstellungen vornehmen�
► Prüfen, ob das Gerät sicher funktioniert�
6
LK8122 (Stablänge L = 264 mm)
Manuelle Medienwahl mit Überfüllsicherung
(Werkseinstellung) (→ 5.2.1)

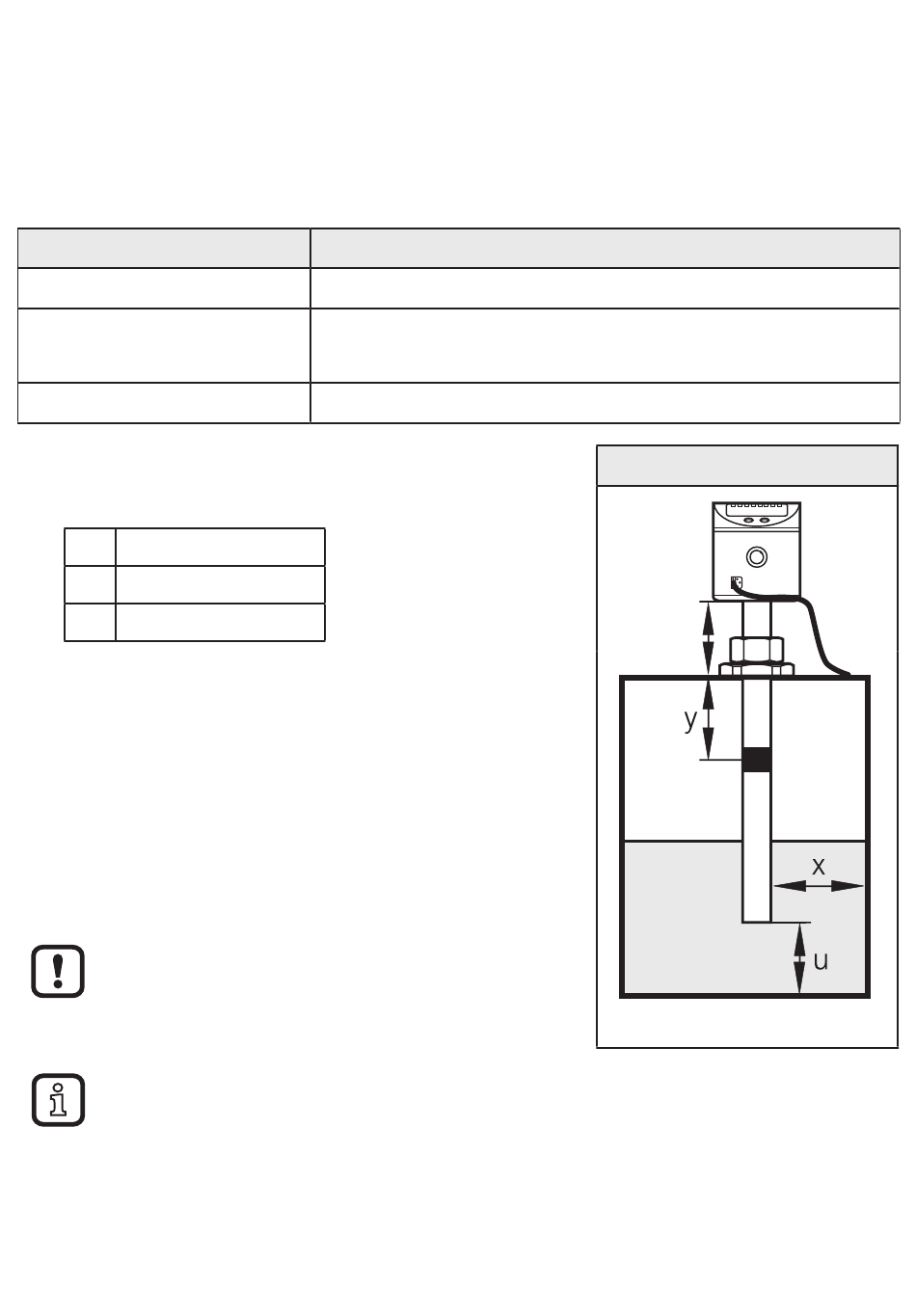

Metallischer Behälter, Montage wie in Abb� 4-1�
min� 4,0 cm
min� 1,0 cm
Abb. 4-1
c
OP
