Siemens RDS110.R Bedienungsanleitung Seite 4

Für die regelung von heizungsanwendungen in wohnungen, einfamilienhäusern, wohnheimen und anderen wohn- und gewerberäumen.

Vorschau ausblenden Andere Handbücher für RDS110.R:

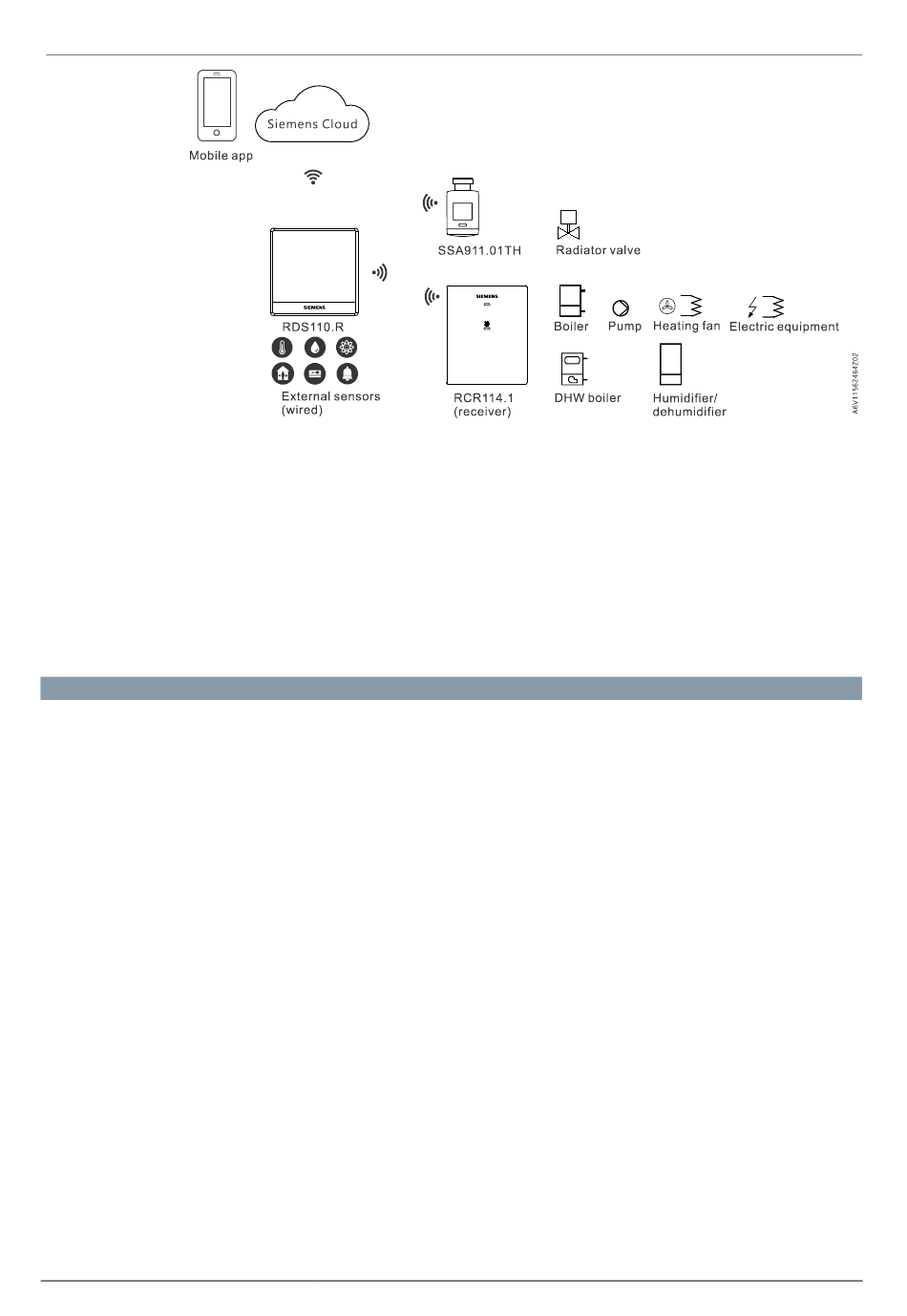

Topologie

Hinweise:

1. Der Empfänger ist so nahe wie möglich beim RDS110.R zu installieren. Typischerweise

entspricht der Kommunikationsbereich in einem Gebäude 60 m ohne Barrieren.

Beachten Sie, dass der Bereich variiert, da Wände, Böden, drahtlose Störungen und

andere Faktoren die Signalstärke beeinflussen können.

2. Fügen Sie einen Repeater (RCR114.1) hinzu, wenn keine Verbindung aufgrund einer

geringen Signalstärke möglich ist (Distanz oder Blockaden (Wände usw.)).

3. Der Thermostat kann jeweils nur mit einem Heizsystem verbunden sein – ein drahtloses

Relais und der Ventilantrieb können nicht gleichzeitig geregelt werden.

4. Der Thermostat kann bis zu sechst drahtlose Relais oder Ventilantriebe regeln.

Ausführung

Der Raumthermostat besteht aus den folgenden Teilen:

●

Gehäusefront mit Touchscreen

●

Gehäuserückwand mit Klemmen und Temperaturfühler

●

Metall-Montageplatte für Wandmontage

●

Zubehör

Smart Infrastructure

A6V11562461_de--_a

2019-09-19
