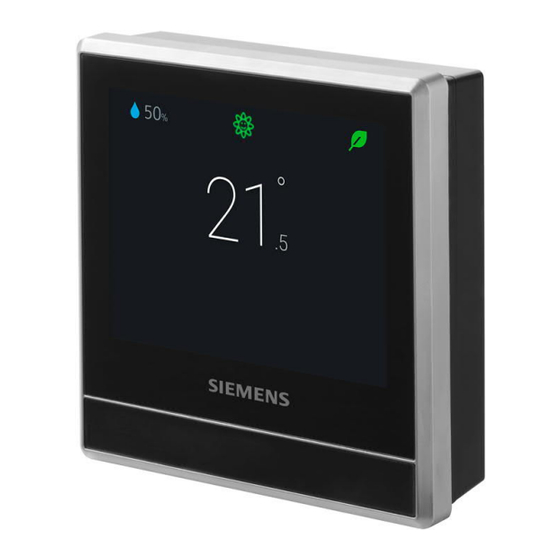

RDS110
A6V10807602_de--_h
2021-07-16
Für die Regelung von Heizungsanwendungen in Wohnungen,
Einfamilienhäusern, Wohnheimen und anderen Wohn- und Gewerberäumen.
●
Hinterbeleuchteter 90 mm-LCD-Farb-Touchscreen mit automatischer Dimmung für
intuitive Bedienung vor Ort
●
Mobile App für Smartphones
●
Patentierter
1)
selbstlernender Algorithmus mit PID-Regelung
●
Green-Leaf-Taste für energieoptimierten Betrieb
●
Luftqualitätsanzeige über eingebauten Fühler
●
Automatischer Betrieb nach Zeitplan
●
Multifunktionale Eingänge für Betriebsarten-Umschaltkontakte, Remote-Fühler
usw.
●
Zwei Relaisausgänge für Heizung, Befeuchter, Entfeuchter oder
Warmwasserkessel
●
Erfüllt die Vorgaben der eu.bac-Zertifizierung (Stufe AA) für Heimregelung sowie
der Klasse IV nach Eco-Design-Richtlinie
1) Zum Patent angemeldet
Siemens AG
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens RDS110
Inhaltszusammenfassung für Siemens RDS110

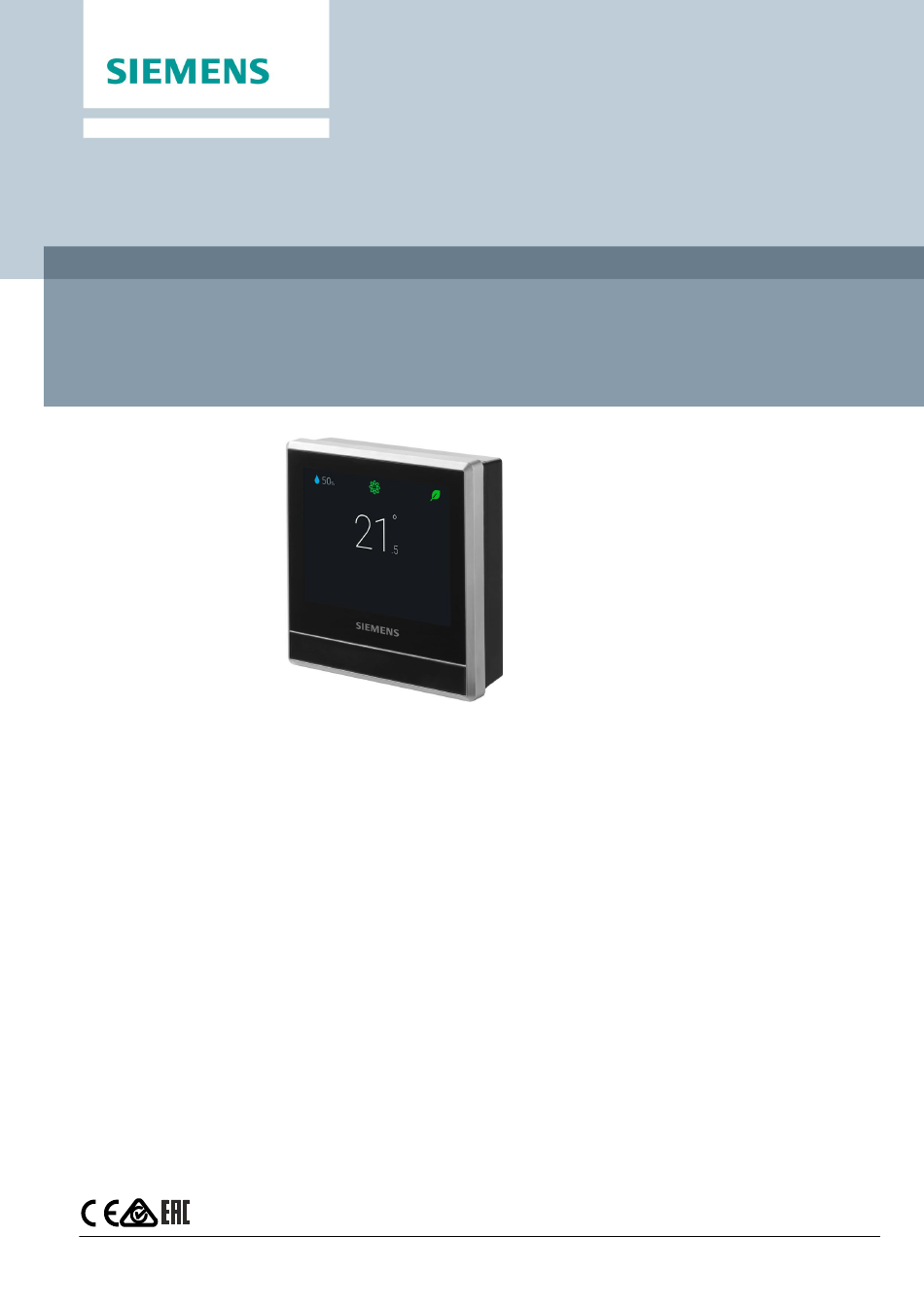

- Seite 1 Smart Thermostat RDS110 Für die Regelung von Heizungsanwendungen in Wohnungen, Einfamilienhäusern, Wohnheimen und anderen Wohn- und Gewerberäumen. ● Hinterbeleuchteter 90 mm-LCD-Farb-Touchscreen mit automatischer Dimmung für intuitive Bedienung vor Ort ● Mobile App für Smartphones ● Patentierter selbstlernender Algorithmus mit PID-Regelung ●...
- Seite 2 Betriebsarten programmiert werden (max. 5 Betriebsarten pro Tag) – “Comfort": Für Komfort und eine gemütliche Atmosphäre, wenn Sie zuhause sind. – “Economy": Zum Energiesparen, wenn maximaler Komfort nicht benötigt wird, z.B. abends oder nachts. Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 3 Generisches Heizgerät HINWEIS Bei der Auswahl der Gas-Kessel-Applikation stellen Sie sicher, dass hydronisches Heizen eingesetzt wird. Der RDS110.R ist nicht für den Einsatz mit gasbefeuerten Heizsystemen kalibriert. Zusätzlich steht ein externes Relais zur optionalen Regelung eines Warmwasserkessels, Befeuchters oder Entfeuchters zur Verfügung.
- Seite 4 Schieberegler für den Temperatursollwert. Änderung der Symbolfarbenänderung bei Sollwertänderung. ● Wenn Sie den Raumsollwert erhöhen, indem Sie den Schieberegler nach rechts ziehen, wechselt die Farbe des Reglers auf orange. ● Findet kein Heizen statt, ändert die Farbe des Schiebereglers auf weiss. Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 5 Blattsymbol rot, wurden vordefinierte Einstellungen geändert. Tippen Sie das rote Blattsymbol, um zum Energiesparbetrieb zurückzukehren. Das Blattsymbol wird wieder grün. Raumtemperatur Hinweis: Je nach Einstellung des Thermostats können die angezeigten Optionen bei Inaktivität unterschiedlich sein. Typenübersicht Produktnummer Artikelnummer Beschreibung RDS110 S55772-T100 Raumthermostat Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 6 0 °C Raumtemperaturfühler - Aufputzmontage QAA24 1721 QAA2012 1745 QAA2030 1745 QAA2061 1749 QAA2061D 1749 AQR2531AN 1408 Unterputzmontage AQR2532NN 1411 - Verdeckt QAA64 1722 (vandalensich Aussentemperaturfühler QAC22 1811 QAC2012 1811 QAC2030 1811 QAC3161 1814 Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 7 1410 Unterputzmontage inkl. Temperatur + AQR2540Nx AQR2535NN x (T+r.F.) 1410 + AQR2540Nx *) Die Dokumente können von http://siemens.com/bt/download unter Angabe des Typs wie oben angegeben heruntergeladen werden. 1) Montageplatte und/oder Designrahmen erforderlich 2) Mit digitaler Anzeige Antriebe Gerät Produktnr. Datenblatt*...
- Seite 8 Startup-Assistent Kurzanleitung A5W90001422 CE-Deklaration A5W90002476 Produkt-Umweltdeklaration A5W90003412 Einschlägige Dokumente wie Umweltdeklarationen, CE-Deklarationen usw. können heruntergeladen werden unter: http://siemens.com/bt/download. Hinweise Sicherheit VORSICHT Nationale Sicherheitsbestimmungen Nichteinhaltung der nationalen Sicherheitsbestimmungen kann zu Körperverletzung und Sachschaden führen. ● Beachten Sie alle nationalen Vorschriften und halten Sie die jeweiligen Sicherheitsbestimmungen ein.
- Seite 9 Siehe Kurzanleitung und Benutzerhandbuch (siehe ) für die Gerätekonfiguration. Die Inbetriebnahme umfasst: ● Internetverbindung ● Applikations-Setup ● Kontoregistrierung und Gerätekopplung Hinweis: Bevor Sie den Thermostat konfigurieren stellen Sie sicher, dass Sie mit dem Internet verbunden sind, eine gültige E-Mail-Adresse und ein Smartphone haben. Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 10 Fühlermessungen beeinträchtigen können, zu verhindern. ● Die zulässigen Umgebungsbedingungen sind einzuhalten. Bedienung Endbenutzer können den Thermostat direkt am Touchscreen betätigen oder die mobile App Siemens Smart Thermostat RDS herunterladen und die Bedienung per Smartphone durchführen inklusive: ● Konten erstellen und verwalten ●...
- Seite 11 Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Richtlinie über Funkanlagen Das Gerät verwendet eine harmonisierte Frequenz in Europa und erfüllt ebenfalls die Richtlinie über Funkanlagen (2014/53/EU, früher 1999/5/EG).
- Seite 12 48…63 Hz Leistungsaufnahme Max. 9 VA Leistungsaufnahme in Standby-Betrieb (LCD 0.6 W Aus) Max. Absicherung der externen Leistungsschalter 10 A Versorgungsleitung Funkparameter Funkparameter Frequenzband 2.4…2.4835 GHz Maximale HF-Leistung 18 dBm WLAN-Standard IEEE 802.11b/g/n (HT20) WLAN-Kanal 1~13 Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 13 Strom, min. max. resistiv (induktiv) 5 mA...5(2) A Hinweis: An Q1x und Q2x dürfen unterschiedliche Spannungen angeschlossen werden (doppelte Isolierung). HINWEIS Drahtbrücke L - Q11 entfernen, wenn Verbraucher mit anderen Spannungen als AC 230 V arbeiten. Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 14 Max. 1 × 0.5... 2.5 mm (14…20 AWG) Konformität Umgebungsbedingungen und Schutzklasse Schutzklasse nach EN 60730 Klasse II Gehäuseschutzart gemäss EN 60529 IP30 Klassifizierung gemäss EN 60730 Funktion der automatischen Regelgeräte Typ 1 Verschmutzungsgrad Überspannungskategorie Klimatische Umgebungsbedingungen Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 15 EAC-Konformität Eurasische Konformität Umweltverträglichkeit Die Produkt-Umweltdeklaration A5W90003412 enthält Daten zur umweltverträglichen Produktgestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. eu.bac certification Lizenz Applikation Energieeffizienz-Label Regelgenauigkeit (K) RDS110 217739 Wasserbasierte Heizung (Radiator) Siehe Produktliste unter: http://www.eubaccert.eu/licences-by-criteria.asp...
- Seite 16 Zubehör Thermostat 231 g Farbe Silberbeschichtung Gehäuse: Pantone schwarz Schaltpläne Anschlussklemmen Klemme Verwendung Netzanschluss, stromführender Leiter Netzanschluss, Nullleiter Steuereingang (com) Steuereingang; Ruhekontakt Steuereingang; Arbeitskontakt Steuereingang (com) Steuereingang; Ruhekontakt Steuereingang; Arbeitskontakt X1, X2, M Multifunktionale Eingänge Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 17 Beispiel 1: Lasten = AC 230 AC 230 V ① AC 230 V an Y1, Y2 HLK-Einrichtung B1, B2 Externe Fühler WW / Entfeuchter / Befeuchter S1, S2 Externe Schalter WARNUNG Die Gesamtstrombemessung darf 8 A nicht überschreiten. Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 18 Anwendungsbeispiele Applikationen Gaskessel Elektrokessel Heizkörper mit Ventil Bodenheizung mit Ventil Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
- Seite 19 Applikationen Heizkörper mit Pumpe Bodenheizung mit Pumpe Elektroheizkörper Elektro-Bodenheizung Ventilator mit Elektroheizung Legende N1 RDS110 B1 Bodentemperaturfühler Y1 Ventil M1 Umwälzpumpe K1 Wärmeerzeuger (z.B. Boiler) Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
-
Seite 20: Abmessungen
Abmessungen RDS110 Vorderseite und Rückseite Montageplatte aus Metall ARG100.01 Weisser Dekorrahmen Montageplatte aus Metall Änderungsgeschichte Ausgab Datum Softwareversion Änderungen Abschnitt Seiten Juli 2021 32.2.48 oder Informationen über Fensterkontakt Titelseite später entfernt. Features des Raumthermostats Verwendung Installation Jan 2019 32.2.48 oder Geänderter Sollwerteinstellbereich... - Seite 21 Januar 2018 32.2.18 oder Änderung der Betriebsarten für Remote-Bedienung Comfort, Pre-comfort und später und -Überwachung Economy zu Comfort, Economy und Unbelegt. ● Zusätzlich “Dunkel” und “Hell” Hintergrundfarben-Support auf mobiler App. August 2017 32.2.10 Dokument neu erstellt Siemens A6V10807602_de--_h Smart Infrastructure 2021-07-16...
