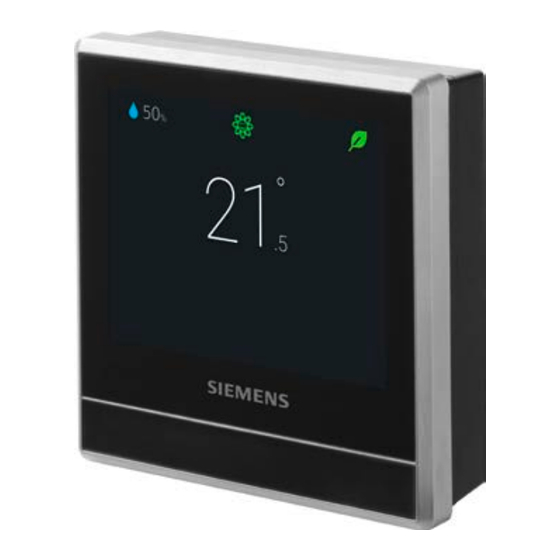

Smart Thermostat Wireless
RDS110.R
A6V11562461_de--_a
2019-09-19
Für die Regelung von Heizungsanwendungen in Wohnungen, Einfamilienhäusern,
Wohnheimen und anderen Wohn- und Gewerberäumen.
Hinterbeleuchteter 90 mm-LCD-Farb-Touchscreen für intuitive Bedienung vor Ort
Mobile App für Smartphones
Patentierter
selbstlernender Algorithmus mit PID-Regelung
1)
Green-Leaf für energieoptimierten Betrieb
Funktioniert automatisch gemäss Zeitplan
Präsenzmeldung via Geofencing
Multifunktionale Eingänge für Remote-Fühler
Kommuniziert mit hausinternen Geräten über Thread-Netzwerk
Integration in beliebiges BACnet-System
Erfüllt die Anforderungen der Klasse IV gemäss Öko-Design-Richtlinie
1) Zum Patent angemeldet
Smart Infrastructure

Werbung

loading

Inhaltszusammenfassung für Siemens RDS110.R

  • Seite 1 Smart Thermostat Wireless RDS110.R Für die Regelung von Heizungsanwendungen in Wohnungen, Einfamilienhäusern, Wohnheimen und anderen Wohn- und Gewerberäumen. ● Hinterbeleuchteter 90 mm-LCD-Farb-Touchscreen für intuitive Bedienung vor Ort ● Mobile App für Smartphones ● Patentierter selbstlernender Algorithmus mit PID-Regelung ● Green-Leaf für energieoptimierten Betrieb ●...
  • Seite 2 Unbelegt: Zum Energiesparen durch Absenken des Temperatursollwerts, z.B. wenn der Raum nicht bewohnt ist. ● Individueller Zeitplan für Warmwasser-Boiler. ● Benutzerkontenverwaltung ● Überwachung der tatsächlichen und historischen Temperatur- und Feuchtigkeitswerte ● Sicherer Zugriff und Datenübertragung mit der Siemens Cloud Computing-Plattform Smart Infrastructure A6V11562461_de--_a 2019-09-19...
  • Seite 3 Wohnheimen und anderen Wohn- und Gewerberäumen. Der RDS110.R regelt die folgenden Anlagenkomponenten und deren Feldgeräte: RDS110.R mit Heizkörperventilantrieb (SSA911.01TH): ● Heizkörper mit Ventil (SSA911.01TH) Hinweis: Der RDS110.R kann max. 6 Ventiantriebe parallel regeln, d.h. mit denselben Regeleinstellungen. RDS110.R mit drahtlosem Empfänger (RCR114.1): ● Gaskessel ●...
  • Seite 4 Topologie Hinweise: 1. Der Empfänger ist so nahe wie möglich beim RDS110.R zu installieren. Typischerweise entspricht der Kommunikationsbereich in einem Gebäude 60 m ohne Barrieren. Beachten Sie, dass der Bereich variiert, da Wände, Böden, drahtlose Störungen und andere Faktoren die Signalstärke beeinflussen können.
  • Seite 5 Bedienung und Einstellungen Normale Anzeige Antippen, um detaillierte Informationen und zusätzliche Einstellungen anzuzeigen. Antippen, um zusätzliche Messungen, z.B. für Aussentemperatur, anzuzeigen. (Nur, wenn ein externer Fühler verbunden ist) Antippen, um Meldungen anzuzeigen (nur sichtbar, wenn vorhanden) Raumtemperatur Antippen, um zwischen Zuhause und ABWESEND umzuschalten. Zeigt an, ob der Thermostat einen Zeitplan ( ) ausführt oder ob die Sollwertänderungen (...
  • Seite 6 Kalibrierung. Anzeige bei Inaktivität Der RDS110.R Bildschirm wechselt in den inaktiven Modus nach 2 Minuten ohne Aktivität. Der inaktive Bildschirm des RDS110.R kann als einfacher Bildschirm mit Basisraumwerten oder leer und schwarz angezeigt werden. Vorgabe ist der einfache Bildschirm.
  • Seite 7 Typenübersicht Produktnummer Artikelnummer Beschreibung RDS110.R S55772-T103 Drahtloser Smart Thermostat Bestellung ● Geben Sie bei der Bestellung die Produktnummer, Artikelnummer und die Beschreibung ● Ventilantriebe sind separat zu bestellen. Verpackungsinhalt Elemente Menge Thermostat (Vorderseite und Rückseite) Montageplatte aus Metall Schraubensatz und Kunststoffeinsatz...
  • Seite 8 Gerätetyp Produktnr. Pt1000 NTC 10k DC 0…10 V Datenblatt* Ni1000 bei 0 °C bei 25 bei 0 °C °C AQR2531AN CE1N1408 Unterputzmontage AQR2532NN CE1N1411 - Verdeckt QAA64 CM1N1722 (vandalensich Aussentemperaturfühler QAC22 CE1N1811 QAC2012 CE1N1811 QAC2030 CE1N1811 QAC3161 CE1N1814 Kabeltemperaturfühler QAP21.3 CE1N1832 QAP22 CE1N1831...
  • Seite 9 Produktnummer wie oben angegeben, heruntergeladen werden. Produktdokumentation Thema Titel Dokument-ID Montage und Installation Montageanleitung A6V11562441 Installation und Bedienung Benutzerhandbuch A6V11562455 Start-Assistent Kurzanleitung A6V11562445 CE-Deklaration A6V11802452 Produktumwelterklärung A6V11806767 Einschlägige Dokumente wie Umweltdeklarationen, CE-Deklarationen usw. können heruntergeladen werden unter: http://siemens.com/bt/download. Smart Infrastructure A6V11562461_de--_a 2019-09-19...
  • Seite 10 Hinweise Sicherheit VORSICHT Nationale Sicherheitsbestimmungen Nichteinhaltung der nationalen Sicherheitsbestimmungen kann zu Körperverletzung und Sachschaden führen. ● Beachten Sie alle nationalen Vorschriften und halten Sie die jeweiligen Sicherheitsbestimmungen ein. Engineering Informationen zu Engineering, Auswahl und Bemessung von Verbindungskabeln für Versorgungsspannung und Feldgeräte sind der Produktdokumentation zu entnehmen. Installation Die Montageplatte des Thermostats kann an den CEE/VDE Dosen und an quadratischen Dosen von 75 x 75 mm installiert werden.
  • Seite 11 Fühlermessungen beeinträchtigen können, zu verhindern. ● Die zulässigen Umgebungsbedingungen sind einzuhalten. Bedienung Endbenutzer können den Thermostat direkt am Touchscreen betätigen oder die mobile App Siemens Smart Thermostat RDS herunterladen und die Bedienung per Smartphone durchführen inklusive: ● Konten erstellen und verwalten ●...
  • Seite 12 Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den im Kapitel Gerätekombinationen aufgeführten Siemens-Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Richtlinie über Funkanlagen Das Gerät verwendet eine harmonisierte Frequenz in Europa und erfüllt ebenfalls die Richtlinie über Funkanlagen (2014/53/EU, früher 1999/5/EG).
  • Seite 13 Technische Daten Speisung Speisung Betriebsspannung AC 230 V (+10% / -15%) Frequenz 48…63 Hz Leistungsaufnahme Max. 9 VA Standby-Leistungsaufnahme (LCD Aus) 1.6 W Max. Absicherung der externen Leistungsschalter 10 A Versorgungsleitung Funkparameter Funkparameter Frequenzband 2.4…2.4835 GHz Maximale HF-Leistung 18 dBm WLAN-Standard IEEE 802.11b/g/n (HT20) WLAN-Kanal...
  • Seite 14 Eingänge Anschlüsse an multifunktionale Eingänge X1 - M - X2 Passive Temperaturfühler - Max. Kabellänge (Kupferkabelquerschnitt) 90 m (1.5 mm Leiter), 70 m (1 mm Leiter) 60 m (0.75 mm Leiter), 40 m (0.5 mm Leiter) - NTC-Typ NTC10K bei 25 °C Raumtemperaturbereich 0…50 °C Aussentemperaturbereich...
  • Seite 15 Klasse 3M2 Normen, Richtlinien und Zulassungen EU-Konformität (CE) A6V11802452 RCM-Konformität A6V11231674 Umweltverträglichkeit Die Produkt-Umweltdeklaration A6V11806767 enthält Daten zur umweltverträglichen Produktgestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Smart Infrastructure A6V11562461_de--_a 2019-09-19...
  • Seite 16 Eco-Design und Beschriftungsrichtlinien Basierend auf EU-Verordnung 813/2013 (Öko-Design-Richtlinie) und 811/2013 (Kennzeichnungsrichtlinie) betreffend Raumheizgeräte, Kombinationsgeräte treffen folgende Klassen zu: Applikation mit 2-Punkt-Betrieb eines Klasse I Wert 1% Heizgeräts PWM (TPI) Raumthermostat, für den Einsatz Klasse IV Wert 2% mit 2-Punktausgang-Heizgeräten Allgemeine Daten Allgemein Bemessung Siehe Abmessungen auf Seite 18...
  • Seite 17 Verdrahtungsdiagramme L, N AC 230 V Betriebsspannung B1, B2 Externe Fühler X1, X2, M Multifunktionale Eingänge S1, S2 Externe Schalter Smart Infrastructure A6V11562461_de--_a 2019-09-19...
  • Seite 18 Anwendungsbeispiele Applikationen Gaskessel Elektrokessel (mit RCR114.1) (mit RCR114.1) Heizkörper mit Ventil Bodenheizung mit Ventil (mit SSA911.01.TH) (mit RCR114.1) Heizkörper mit Pumpe Bodenheizung mit Pumpe (mit RCR114.1) (mit RCR114.1) Elektroheizkörper Elektro-Bodenheizung (mit RCR114.1) (mit RCR114.1) Smart Infrastructure A6V11562461_de--_a 2019-09-19...
  • Seite 19 Applikationen Ventilator mit Elektroheizung Warmwasser-Boiler (mit RCR114.1) (mit RCR114.1) RDS110.R RCR114.1 F1, F2 Begrenzungsthermostaten Wärmeerzeuger (z.B. Boiler) Magnetventil Warmwasser-Boiler Ventil SSA911.01TH Umwälzpumpe Smart Infrastructure A6V11562461_de--_a 2019-09-19...
  • Seite 20 Änderungen Abschnitt Seiten Version September 45.4.44 Dokument neu erstellt 2019 Herausgegeben von © Siemens Schweiz AG, 2019 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724 2424 www.siemens.com/buildingtechnologies Smart Infrastructure...
