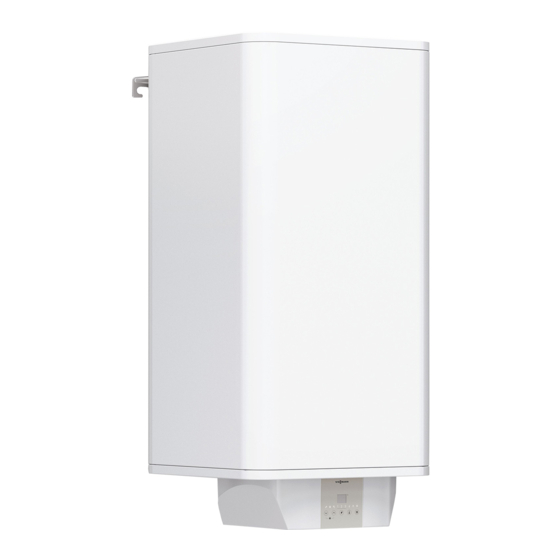

Viessmann Vitotherm EW4 Typ EW4.A30 Montage- Und Serviceanleitung
Elektro-wandspeicher
Vorschau ausblenden
Andere Handbücher für Vitotherm EW4 Typ EW4.A30:
- Bedienungsanleitung (16 Seiten)
Verwandte Anleitungen für Viessmann Vitotherm EW4 Typ EW4.A30
Inhaltszusammenfassung für Viessmann Vitotherm EW4 Typ EW4.A30
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotherm EW4 Typ EW4.A30 Typ EW4.A50 Typ EW4.A80 Typ EW4.A100 Typ EW4.A120 Typ EW4.A150 Elektro-Wandspeicher VITOTHERM EW4 Bitte aufbewahren! 5812235 DE 9/2018...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- ¨ den für Menschen und Sachwerte auszuschließen. Erläuterungen der Sicherheitshinweise Gefahr Hinweis ¨ Dieses Zeichen warnt vor Angaben mit dem Wort Hinweis enthal- Personenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Anschluss Des Geräts
Sicherheitshinweise (Fortsetzung) Anschluss des Geräts Gefahr n Das Gerät darf nur durch autorisierte ¨ Fachkräfte angeschlossen und in Be- Unsachgemäß durchgeführte trieb genommen werden. Arbeiten am Gerät können zu n Vorgegebene elektrische Anschluss- lebensbedrohenden Unfällen füh- ren. Elektroarbeiten dürfen nur von bedingungen einhalten. -
Seite 4: Arbeiten Am Gerät
Sicherheitshinweise (Fortsetzung) Arbeiten am Gerät Achtung Entleeren Sie das Gerät wie in Kapitel „Wartung/Gerät entleeren“ beschrieben. Durch elektrostatische Entladung n Gerät spannungsfrei schalten (z. B. können elektronische Baugruppen an der separaten Sicherung oder beschädigt werden. einem Hauptschalter) und auf Span- Vor den Arbeiten geerdete Objekte, nungsfreiheit kontrollieren. - Seite 5 Sicherheitshinweise (Fortsetzung) Betreiben des Geräts Gefahr Betreiben Sie das Gerät nur in vollstän- ¨ Die Berührung mit elektrischem dig installiertem Zustand einschließlich Strom kann zu lebensbedrohenden aller Sicherheitseinrichtungen. Unfällen führen. Die Schalt- und Reglereinrichtungen Das Gerät darf nicht betrieben werden, des Geräts dürfen nicht von einer n wenn die Mindestabstände zu angren- Person berührt werden können,...
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Bestimmungsgemäße Verwendung ............Gerätebeschreibung ................Lieferumfang ..................■ Montageort ..................■ 2. Montageablauf Gerät anbauen ..................Netzanschlussleitung vorbereiten ............Wasseranschluss herstellen ..............Geschlossene Betriebsweise (druckfest) zur Versorgung mehrerer Entnahmestellen ..................Offene Betriebsweise (drucklos) zur Versorgung einer Entnahmestelle Elektrisch anschließen ................ -
Seite 7: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 8: Montageablauf
Montageablauf Gerät anbauen Hinweis 1. Löcher an der Wand anzeichnen und bohren (opti- ■ Die am Gerät befestigte Wandaufhängung ist mit onale Höhen siehe Kapitel „Technische Daten/ Haken- Langlöchern versehen, die eine Montage auf Maße und Anschlüsse“). vorhandene Aufhängebolzen von Vorgängergeräten in den meisten Fällen ermöglichen. -
Seite 9: Geschlossene Betriebsweise (Druckfest) Zur Versorgung Mehrerer Entnahmestellen
Montageablauf Wasseranschluss herstellen (Fortsetzung) Warmwasserleitung: Beim Einsatz von Kunststoff-Rohrsystemen die max. ■ Edelstahl Zulauftemperatur und den max. zulässigen Druck ■ Kupfer beachten (siehe Kapitel „Technische Daten/Datenta- ■ Kunststoff belle“). Geschlossene Betriebsweise (druckfest) zur Versorgung mehrerer Entnahmestellen Achtung Abflussleitung so dimensionieren, dass bei voll geöff- ■... -
Seite 10: Montagevorgang Abschließen
Montageablauf Elektrisch anschließen (Fortsetzung) Achtung Die Betriebsart nur bei Trennung vom Netz umschalten. Gerät muss spannungsfrei geschaltet sein. Abb. 4 E Einkreisbetrieb Z Zweikreisbetrieb B Boilerbetrieb Betriebsart mit dem Schalter an der elektronischen Abb. 3 Baugruppe Regelung umschalten. Elektronische Baugruppe Regelung, Position X2 5. -
Seite 11: Inbetriebnahme
Inbetriebnahme Erstinbetriebnahme 1. Absperrventil in der Kaltwasser-Zulaufleitung öff- 5. Netzspannung einschalten. Das Gerät führt einen nen. Selbsttest durch. 2. Eine Entnahmestelle so lange öffnen, bis das 6. Arbeitsweise des Gerätes prüfen. Gerät gefüllt und das Leitungsnetz luftfrei ist. 7. Geschlossene (druckfeste) Betriebsweise: Funk- 3. -
Seite 12: Einstellungen
Einstellungen Gewerblichen Modus einschalten Um den gewerblichen Modus einzuschalten, die Brü- cke umstecken. Abb. 5 Brücke ECO (Energiesparmodus) Ein ECO ein (werkseitige Einstellung) Aus ECO Aus (gewerblicher Modus) Rückwärtssteuerung einschalten Um die Rückwärtssteuerung einzuschalten, die Brücke umstecken. Abb. 6 Brücke Rückwärtssteuerung Ein Rückwärtssteuerung ein Aus Rückwärtssteuerung aus (werkseitige Einstel- lung) -
Seite 13: Wartung
Wartung Sicherheitsventil prüfen Sicherheitsventil regelmäßig prüfen. Außerbetriebnahme 1. Gerät durch Ausschalten/Herausdrehen der Siche- 2. Gerät entleeren. Siehe Kapitel „Wartung/Gerät ent- rung in der Hausinstallation von der Netzspannung leeren“. trennen. Gerät entleeren Falls für Wartungsarbeiten oder bei Frostgefahr erfor- 1. Absperrventil in der vorgeschalteten Kaltwasserlei- derlich, kann das Gerät entleert werden. -
Seite 14: Korrosionsschutzwiderstand
Wartung Korrosionsschutzwiderstand Sicherstellen, dass bei der Wartung der Korrosions- schutzwiderstand an der Isolierplatte nicht beschädigt oder entfernt wird. Den Korrosionsschutzwiderstand nach dem Austausch wieder ordnungsgemäß einbauen. Abb. 7 Temperaturbegrenzer montieren Fühler für Temperaturbegrenzer bis zum Anschlag in die Tauchhülse einschieben. Abb. -
Seite 15: Störungsbehebung
Störungsbehebung Störungsbehebung Hinweis Fehlercode anzeigen: Siehe Bedienungsanleitung, ■ Bei Temperaturen unter -15 °C kann der Sicherheits- Kapitel „Einstellungen/Fehler-Code anzeigen“. temperaturbegrenzer auslösen. Diesen Temperaturen ■ Stecker: Siehe Kapitel „Anschluss- und Verdrah- kann das Gerät schon bei Lagerung oder Transport tungsplan“. ausgesetzt sein. Störung Störungsursache Maßnahme... -
Seite 16: Einzelteillisten
Einzelteillisten Einzelteile Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. des Geräts (siehe Typenschild) ■ Bezeichnung und Positionsnummer des Einzelteils (aus dieser Einzelteilliste) 0006 0007 0005 0002 0004 0010 0003 0001 Abb. 10 Pos. Bezeichnung 0001 Abdeckung EW4 0002 Elektronik-Baugruppe 0003... -
Seite 17: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch:... -
Seite 18: Technische Daten
Technische Daten Anschluss- und Verdrahtungsschema Abb. 11 Elektronische Baugruppe Bedienung Behälter Temperaturfühler Schalter für Leistung Schutzanode Schalter für Betriebsart Elektronische Baugruppe Regelung Anschluss Schutzanode Netzanschlussklemme Anschluss Sensor Fernbedienung für Schnellheizung (beliebige Anschluss elektronische Baugruppe Bedienung Phase anschließbar, ohne Leistungsübertragung) Sicherheitstemperaturbegrenzer Heizflansch Heizkörper je 2 kW ~ 230 V... - Seite 19 Technische Daten Anschluss- und Verdrahtungsschema (Fortsetzung) Zweikreisbe- Einkreis- und Boilerbetrieb triebEin-Zähler-Messung mit EVU-Kontakt 1/2 kW 1/N/PE ~ 230 V 1 kW 1/N/PE ~ 230 V 2/2 kW 1/N/PE ~ 230 V 2 kW 1/N/PE ~ 230 V EVU-Kontakt 3 kW 1/N/PE ~ 230 V 1/4 kW 1/N/PE ~ 230 V...
- Seite 20 Technische Daten Anschluss- und Verdrahtungsschema (Fortsetzung) Zweikreisbetrieb Zweikreisbetrieb Zwei-Zähler-Messung mit EVU-Kontakt, einphasig Zwei-Zähler-Messung mit EVU-Kontakt, mehrphasig Abb. 12 Abb. 14 1/N/PE ~ 230 V 1/N/PE ~ 230 V 2/N/PE ~ 400 V Abb. 13 Abb. 15 EVU-Kontakt Niedertarif Hochtarif EVU-Kontakt Niedertarif Hochtarif...
- Seite 21 Technische Daten Anschluss- und Verdrahtungsschema (Fortsetzung) Zweikreisbetrieb Zwei-Zähler-Messung mit EVU-Kontakt, mehrphasig Abb. 16 2/N/PE ~ 400 V 3/N/PE ~ 400 V Abb. 17 EVU-Kontakt Niedertarif Hochtarif...
-
Seite 22: Maße Und Anschlüsse
Technische Daten Maße und Anschlüsse Abb. 18 Warmwasserauslauf Durchführung elektrische Leitungen Kaltwasserzulauf Wandaufhängung Maß EW4.A30 EW4.A50 EW4.A80 EW4.A100 EW4.A120 EW4.A150 Höhe 1045 1045 1200 1435 Breite Tiefe Warmwasserauslauf Außengewinde ■ ½ ½ ½ ½ ½ ½ Abstand e (vertikal) ■ Abstand d (nach ■... -
Seite 23: Wandaufhängung 30 Und 50 L
Technische Daten Maße und Anschlüsse (Fortsetzung) Maß EW4.A30 EW4.A50 EW4.A80 EW4.A100 EW4.A120 EW4.A150 Wandaufhängung Höhe g 1100 ■ Höhe g opt. 1100 1300 ■ 1050 1250 1000 1200 1150 1050 Wandaufhängung 30 und 50 l Abb. 19 Wandaufhängung 80 bis 150 l Abb. -
Seite 24: Diagramme Mit 15 °C Kaltwassertemperatur
Technische Daten Aufheizdiagramme (Fortsetzung) Diagramme mit 15 °C Kaltwassertemperatur Solltemperatureinstellung 65 °C Solltemperatureinstellung 85 °C Abb. 21 Abb. 22 Nenninhalt in l Dauer in h 1 kW 2 kW 3 kW 4 kW 6 kW Angaben zum Energieverbrauch Die Produktdaten entsprechen den EU-Verordnun- ■... -
Seite 25: Datentabelle
Technische Daten Angaben zum Energieverbrauch (Fortsetzung) Vitotherm EW4 EW4.A30 EW4.A50 EW4.A80 EW4.A100 EW4.A120 EW4.A150 Wöchentlicher Stromver- 14,131 27,563 29,417 54,886 90,946 92,178 brauch ohne Smart Täglicher Stromverbrauch 2,644 6,530 6,637 12,571 20,032 20,222 Speichervolumen Mischwassermenge 40 °C Datentabelle Vitotherm EW4 EW4.A30 EW4.A50 EW4.A80 EW4.A100 EW4.A120 EW4.A150... -
Seite 26: Störfallbedingungen
Technische Daten Datentabelle (Fortsetzung) Vitotherm EW4 EW4.A30 EW4.A50 EW4.A80 EW4.A100 EW4.A120 EW4.A150 Abmessungen Höhe 1045 1045 1200 1435 Breite Tiefe Gewicht gefüllt ■ leer ■ Störfallbedingungen Im Störfall können Temperaturen bis 95 °C bei 0,6 MPa auftreten. -
Seite 27: Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. -
Seite 28: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Vitotherm EW4 Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie 2011/65/EU RoHS II 2009/125/EG Ökodesign-Richtlinie Angewandte Normen:... -
Seite 29: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anschluss- und Verdrahtungsschema......18 Konformitätserklärung..........28 Außerbetriebnahme........... 13 Maße und Anschlüsse..........22 Einzelteilliste.............. 16 Netzanschlussleitung........... 8 Gerätebeschreibung.............7 Gerät entleeren............13 Störungsbehebung.............15 Inbetriebnahme – Erstinbetriebnahme..........11 Technische Daten............18 – Wiederinbetriebnahme..........11... - Seite 32 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
