Notas
No utilizar con lámparas que ya tienen regulador. El regulador no tiene dispositivo de interrupción mecánica
del circuito eléctrico y por tanto no suministra separación galvánica. En caso de avería haga que un electricista
cualificado lo controle, y de ser necesario, lo sustituya con uno del mismo tipo T 1,6 A H 250V~.
Normas para la instalación y el funcionamiento
El regulador se conecta pasante en el hilo, utilizando eventualmente el que tiene la lámpara. Abra la envoltura,
con cierre a presión, haciendo girar un destornillador después de posicionarlo en la ranura entre las dos vainas
(Fig.1); cablee como se muestra en el esquema, atornille los sujetacables, comprobando la estanqueidad
mecánica de los cables, cierre la envoltura a presión. No se debe someter el regulador a la acción directa de
las fuentes de calor.
La temperatura ambiente de referencia es de 35° centígrados, cada 5° de más reduce del 20% la potencia de la
placa. La instalación se debe realizar respetando las normas CEI vigentes, siguiendo estrictamente los esquemas
de conexión, usando el cable de tipo H03VV-F 3x0,75 mm2 (Ø 6,8 mm) y respetando las normas de seguridad
(conductor de tierra al menos 8 mm más largo que los otros).
El borne de tierra presente en el aparato se puede utilizar como tierra de protección de la carga.
Apriete bien los bornes. Todos los equipos se han probado e inspeccionado y L.C. Relco garantiza su funcion-
amiento, siempre que se respeten las normas de instalación mencionadas anteriormente y los valores de la
placa.
Configuración del mínimo
RTS1 LED dispone de la función de configuración del nivel mínimo de regulación. La utilización con lámparas
de LED puede hacer necesario configurar el mínimo para evitar fenómenos de intermitencia al mínimo. La con-
figuración del mínimo se realiza con el Jumper (Fig. 2). Se puede configurar el nivel mínimo de funcionamiento
a un nivel del 10% o del 20%. La selección se debe realizar sin tensión de red.
Jumper en posición "A" = 20%
Jumper en posición "B" = 30%
Garantía
24 meses a partir de la fecha puesta en el equipo. La garantía se vence en caso de uso inadecuado, alteraciones,
eliminación de la fecha o introducción de fusibles no idóneos o cortocircuitados.
S
Elektronisk dimmer i bordsutförande i klass I und II för:
-
Halogenlampor eller LEDlampor justerbar 100-240V~ - 50/60Hz.
Korrekt spänningsreglering garanteras enbart med transformatorer som är tillverkade av vårt företag
Allmänna egenskaper
-
Universell elektronisk effektregulator med vridkontroll
-
Föroreningsgrad 2
-
Resistans mot ytström (PTI175)
-
Nivå vid glödtrådstest (brytare av nivå 1)
-
Genomgående installation på kabel
-
Kontrollampa för att hitta dimmern i mörker och för närvaro av nätspänning.
-
Inbyggd säkring
-
Strömförsörjning: 100-240V - 50/60Hz
-
Effekt:
HALO 40÷250W (220-240V~)
HALO 10÷150W (100-127V~)
LED 4÷100W (100-240V~)
-
Dimmern är försedd med en justering av ljusstyrkan som endast garanterar elektronisk frånskiljning (ε)
Användning
Ljusstyrkan justeras genom att vrida på effektregulatorns vridkontroll. När effektregulatorn närmar sig ljusstyrkans
minimiläge stänger den automatiskt av strömförsörjningen.
Obs!
Ska inte användas till lampor som redan är försedda med effektregulator. Effektregulatorn har inte
någon typ av mekanisk frånskiljningsanordning och ger således inte galvanisk åtskillnad. Vid fel
ska säkringen kontrolleras av en behörig elektriker och vid behov bytas ut mot en av samma slag
T 1,6 A H 250V~.
Bestämmelser för installation och drift
Regulatorn ansluts med en passerande ledning, eventuellt den som lampan är försedd med. Öppna höljet, som
stängts med snäpp, genom att vrida en skruvmejsel efter att ha placerat den i spåret mellan de två skalen
(Fig.1). Dra kabeln enligt schemat, dra åt kabelklämmorna, kontrollera kablarnas mekaniska tätning och stäng
snäpphöljet. Regulatorn får inte utsättas för direkt påverkan av värmekällor.

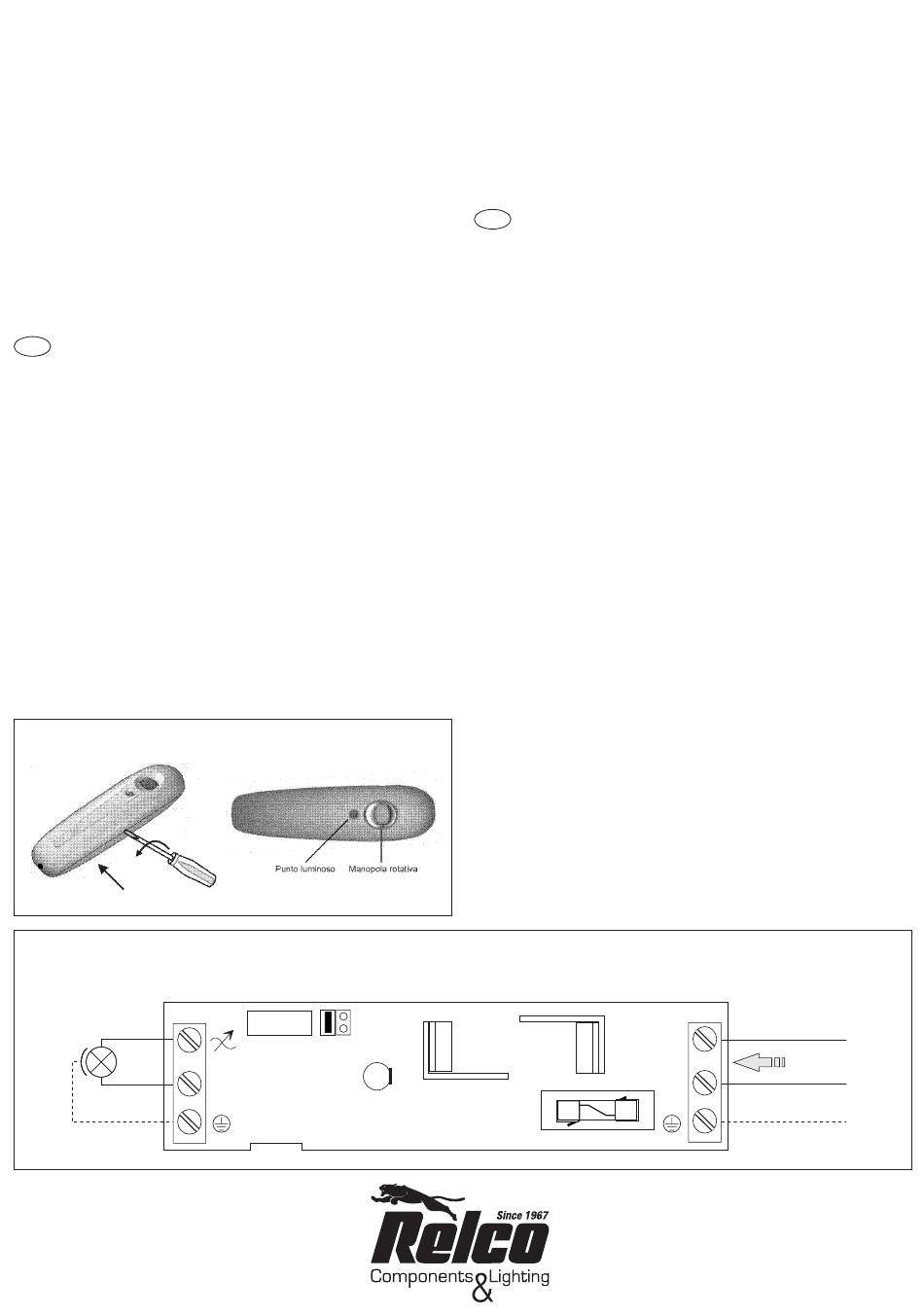

Fig. 1
Fig. 2 - Schema di collegamento - Wiring diagram
M2
JUMPER
A = 20%
B = 30%
PT1
JUMPER
A B
LP1
N
Referensomgivningstemperaturen ligger på 35°C, för varje 5° mer minskas den nominella kapaciteten med
20%. Installationen ska ske i enlighet med gällande IEC-standarder. Följ kopplingsschemana noggrant. Använd
en kabel av typen H03VV-F 3x0,75 mm2 (Ø 6,8mm) och respektera säkerhetsstandarderna (jordledare minst
8 mm längre än de andra).
Den jordklämma som finns i apparaten kan användas som jordskydd för belastningen.
Dra åt klämmorna ordentligt. Varje apparat har kontrollerats och L.C. Relco garanterar dess goda funktion med
förutsättningen att ovannämnda installationsanvisningar och märkvärdena har respekterats.
Inställning av minimum
RTS1 lysdiod har funktionen för inställning av miniminivåreglering. Användning av lysdiodlampor kan göra det
nödvändigt att ställa in miniminivån för att undvika blinkning på miniminivån. Inställningen av miniminivån
utförs med hjälp av bygel (Fig. 2). Du kan ställa in driftnivån till en nivå på 10% eller 20%. Valet måste utföras
i avsaknad av nätspänning.
Bygel i läge "A" = 20%
Bygel i läge "B" = 30%
Garanti
Garantin gäller i 24 månader från det datum som står på apparaten. Garantin förfaller vid felaktig användning,
manipulering, borttagande av data eller användning av ej lämpliga eller kortslutna säkringar.
P
Variador de luz electrónico de mesa de classe I y II para:
-
Lâmpadas alógenas ou lâmpadas LED ajustável 100-240V~ - 50/60Hz
A regulação é garantida somente com os transformadores de nossa própria produção.
Características gerais
-
Regulador electrónico universal com comando giratório;
-
Grau de poluição 2;
-
Índice de resistência às correntes superficiais (PTI175);
-
Nível da prova do fio incandescente (interruptor de nível 1);
-
Instalação passante no fio (quebra-fio);
-
Ponto luminoso para individualizar no escuro a sinalização de presença de tensão de rede (a intensidade luminosa
indica o nível de regulação: intensidade luminosa máxima desligada). A utilização do regulador de luz com o
respectivo sinal luminoso não operante deve ser considerada um uso impróprio.
-
Fusível incorporado;
-
Alimentação: 100-240V - 50/60Hz
-
Potência:
HALO 40÷250W (220-240V~)
HALO 10÷150W (100-127V~)
LED 4÷100W (100-240V~)
-
O regulador de luz é dotado de regulação de intensidade que garante somente uma desconexão de tipo
electrónico (ε)
Instruções de uso
A regulação ocorre directamente girando o manípulo do regulador. Nas proximidades do valor mínimo de regulação
o regulador desliga automaticamente a carga.
Notas
Não utilizar com lâmpadas já dotadas de regulador.
O regulador não é previsto de dispositivo de interrupção mecânica do circuito eléctrico portanto, não fornece a
separação galvânica. Em caso de defeito pedir a um electricista que controle o fusível e, se necessário, substituí-lo
com um outro do mesmo tipo T 1,6 A H 250V~.
Normas para a instalação e o funcionamento
O regulador conecta-se passante no fio utilizando eventualmente o de que é dotada a lâmpada. Abrir o invólucro,
fechado por encaixe, fazendo rodar uma chave de parafusos depois de a ter posicionado na ranhura entre os
dois revestimentos (Fig.1); cablar como indicado no esquema, apertar a abraçadeira verificando a vedação
mecânica dos cabos, fechar o invólucro de encaixe. O regulador não deve ser submetido à ação direta de
fontes de calor.
A temperatura ambiente de referência é de 35° graus centígrados, a cada 5 graus a mais reduza 20% da potência
nominal. A instalação deve ser realizada de acordo com as normas CEI em vigor, respeitando rigorosamente os
esquemas de ligação, utilizando o cabo de tipo H03VV-F 3x0,75 mm2 (Ø 6,8mm) respeitando as normas de
segurança (condutor de terra pelo menos 8mm mais longo que os outros.
O terminal de terra presente no aparelho pode ser utilizado como terra de proteção para da carga.
Apertar adequadamente os bornes. Cada aparelho foi testado e L.C. Relco garante o funcionamento desde que
sejam respeitadas as normativas de instalação acima citadas e os valores de placa.
Configuração ao mínimo
RTS1 LED dispõe da função de configuração do nível mínimo de regulação. O uso com lâmpadas LED pode
tornar necessária a configuração do mínimo para evitar fenómenos de intermitência ao mínimo. A configuração
do mínimo realiza-se através do Jumper (Fig. 2). É possível configurar o nível de funcionamento a um nível de
10% ou então de 20%. A seleção deve ser efetuada sem alimentação elétrica.
Jumper na posição "A" = 20%
Jumper na posição "B" = 30%
Garantia
24 meses a partir da data que se encontra no aparelho. A garantia declina em caso de uso impróprio, violação,
anulamento da data ou inserção de fusíveis não idóneos ou em curto-circuitos.
F1
T 1,6 AH/250V
M1
L
100-240V~
N
