Kompensation für Vorlauf- und Nachlaufkabel
(empfohlen)
Mit Hilfe von Vorlauf- und Nachlaufkabeln ist der Tester in
der Lage, Dämpfung und Reflexion des ersten und letzten
Anschlusses in der Verkabelung zu messen und diese Werte
in die Messung des Gesamtverlusts einzubeziehen. Ohne
Vorlauf- und Nachlaufkabel liegt vor dem ersten Anschluss
und hinter dem letzten Anschluss keine Rückstreuung vor.
Fluke Networks empfiehlt die Verwendung von Vorlauf-
und Nachlaufkabeln. Weiterhin sollten Sie die Funktion zur
Kompensation für Vorlauf- und Nachlaufkabel nutzen,
damit die Längen dieser Glasfasern aus den OTDR-
Messungen herausgerechnet werden.
So nehmen Sie eine Kompensation für Vorlauf- und
Nachlaufkabel vor
3-1 Wählen Sie Vorlauf- und Nachlaufkabel aus, deren
Glasfasertyp mit der zu testenden Glasfaser identisch ist.
3-2 Tippen Sie auf dem Startbildschirm auf KOMP SET.
3-3 Tippen Sie auf dem Bildschirm VORLAUFMETHODE
FESTLEGEN auf Vorlauf + Nachlauf.
3-4 Reinigen und überprüfen Sie den OTDR-Port sowie die
jeweiligen Anschlüsse für das Vorlauf- und Nachlaufkabel.
3-5 Stellen Sie die in Abbildung 3 gezeigten Verbindungen
her.
3-6 Tippen Sie auf SATZ.
3-7 Wenn der Bildschirm VORLAUF-KOMPENSATION
FESTLEGEN angezeigt wird, wählen Sie das jeweilige
Ereignis am Ende des Vorlaufkabels und am Beginn des
Nachlaufkabels aus, sofern dieses Ereignis noch nicht
ausgewählt wurde.
3-8 Tippen Sie auf SPEICHERN.

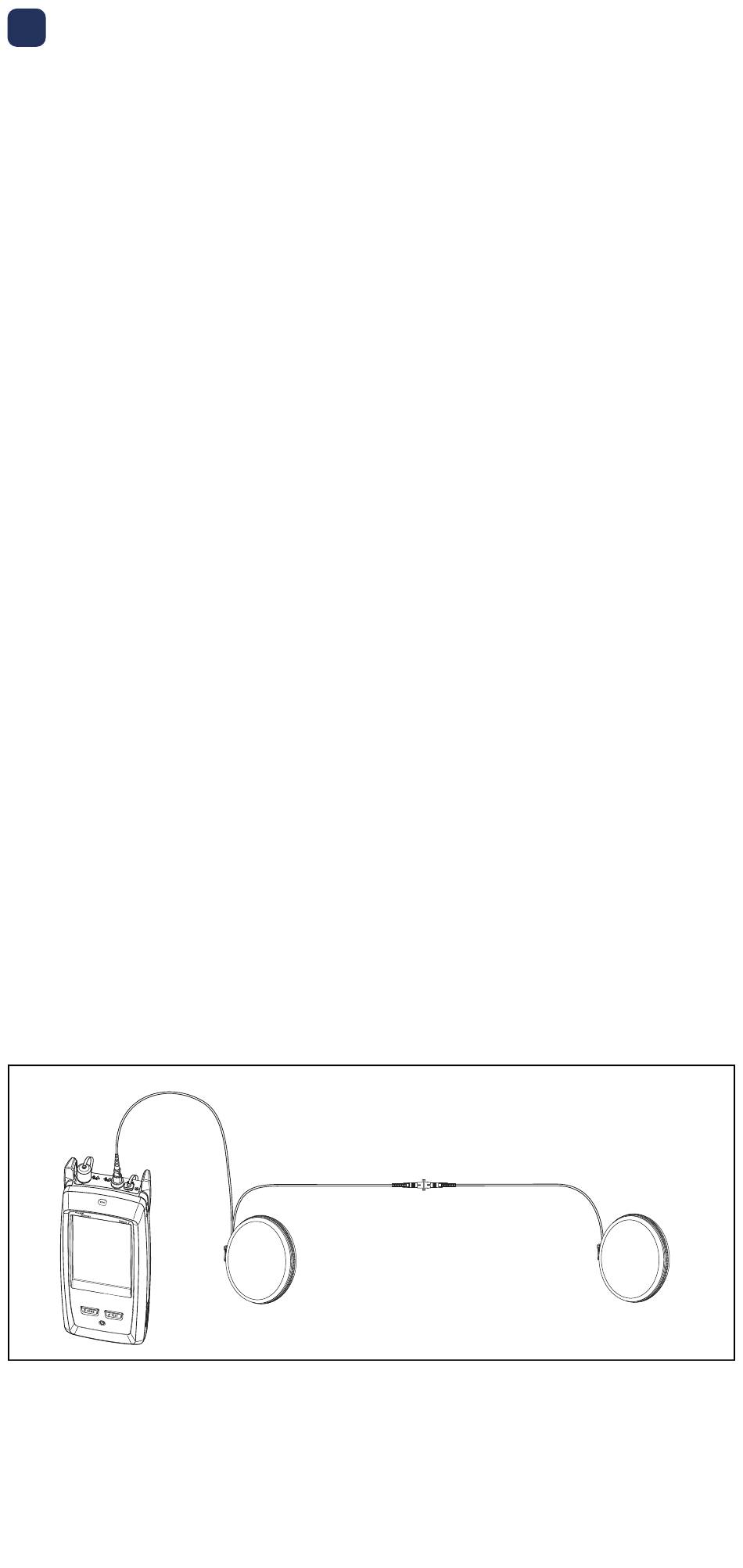

Abbildung 3. Anschluss der Kompensation
Vorlaufkabel
für Vorlauf + Nachlauf
Adapter
Nachlaufkabel
GSM03.EPS
