Anschlüsse, Tasten und LED-Anzeigen
A
C
I
H

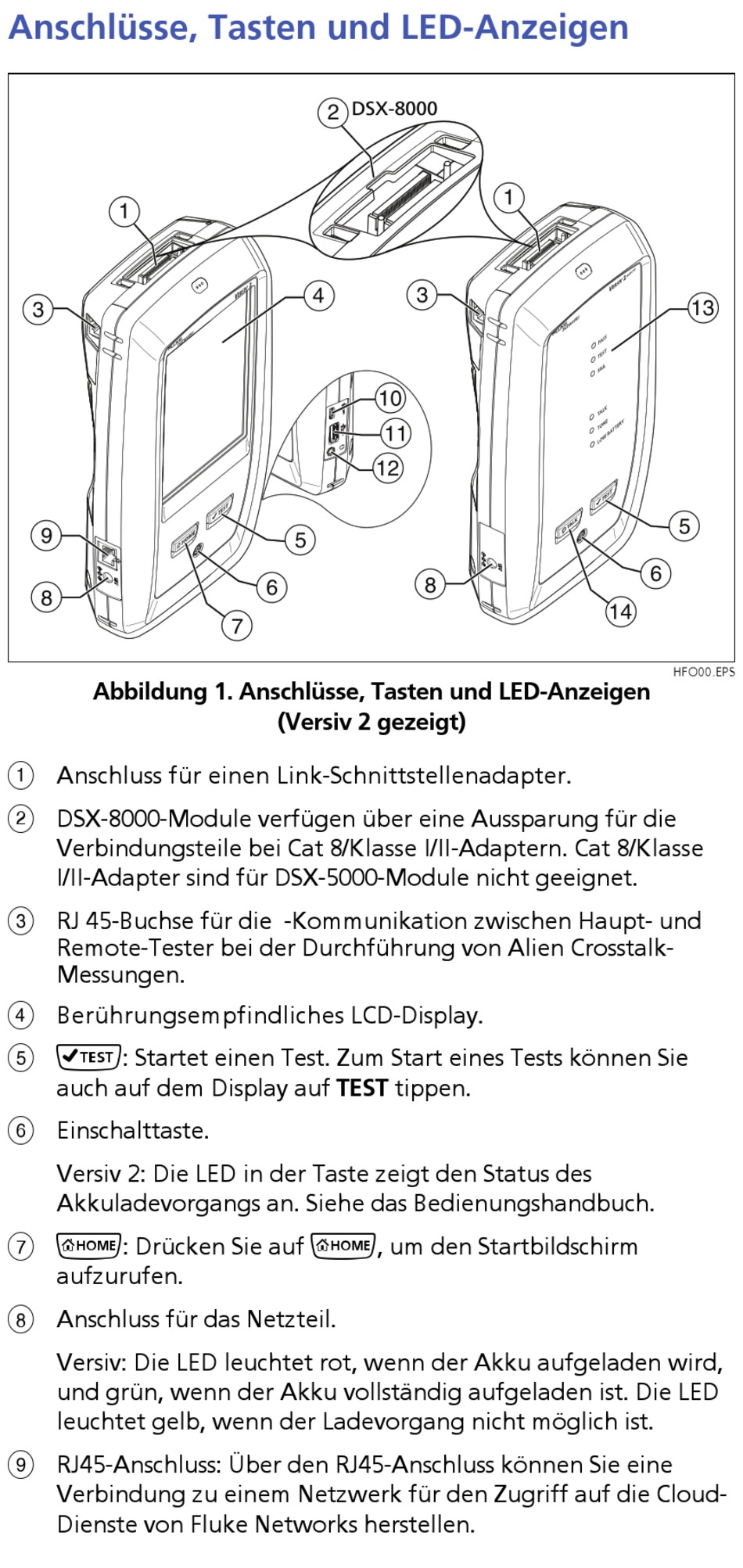

Abbildung 1. Anschlüsse, Tasten und LED-Anzeigen
Anschluss für einen Link-Schnittstellenadapter.

 DSX-8000-Module verfügen über eine Aussparung für die
Verbindungsteile bei Cat 8/Klasse I/II-Adaptern. Cat 8/Klasse
I/II-Adapter sind für DSX-5000-Module nicht geeignet.
 RJ 45-Buchse für die -Kommunikation zwischen Haupt- und
Remote-Tester bei der Durchführung von Alien Crosstalk-
Messungen.
Berührungsempfindliches LCD-Display.

: Startet einen Test. Zum Start eines Tests können Sie
 
auch auf dem Display auf TEST tippen.
 Einschalttaste.
Versiv 2: Die LED in der Taste zeigt den Status des
Akkuladevorgangs an. Siehe das Bedienungshandbuch.
: Drücken Sie auf
 
aufzurufen.
Anschluss für das Netzteil.

Versiv: Die LED leuchtet rot, wenn der Akku aufgeladen wird,
und grün, wenn der Akku vollständig aufgeladen ist. Die LED
leuchtet gelb, wenn der Ladevorgang nicht möglich ist.
RJ45-Anschluss: Über den RJ45-Anschluss können Sie eine

Verbindung zu einem Netzwerk für den Zugriff auf die Cloud-
Dienste von Fluke Networks herstellen.
B
DSX-8000
D
E
F
G
(Versiv 2 gezeigt)

A
C
J
K
L
H
, um den Startbildschirm
M
E
F
N
HFO00.EPS
