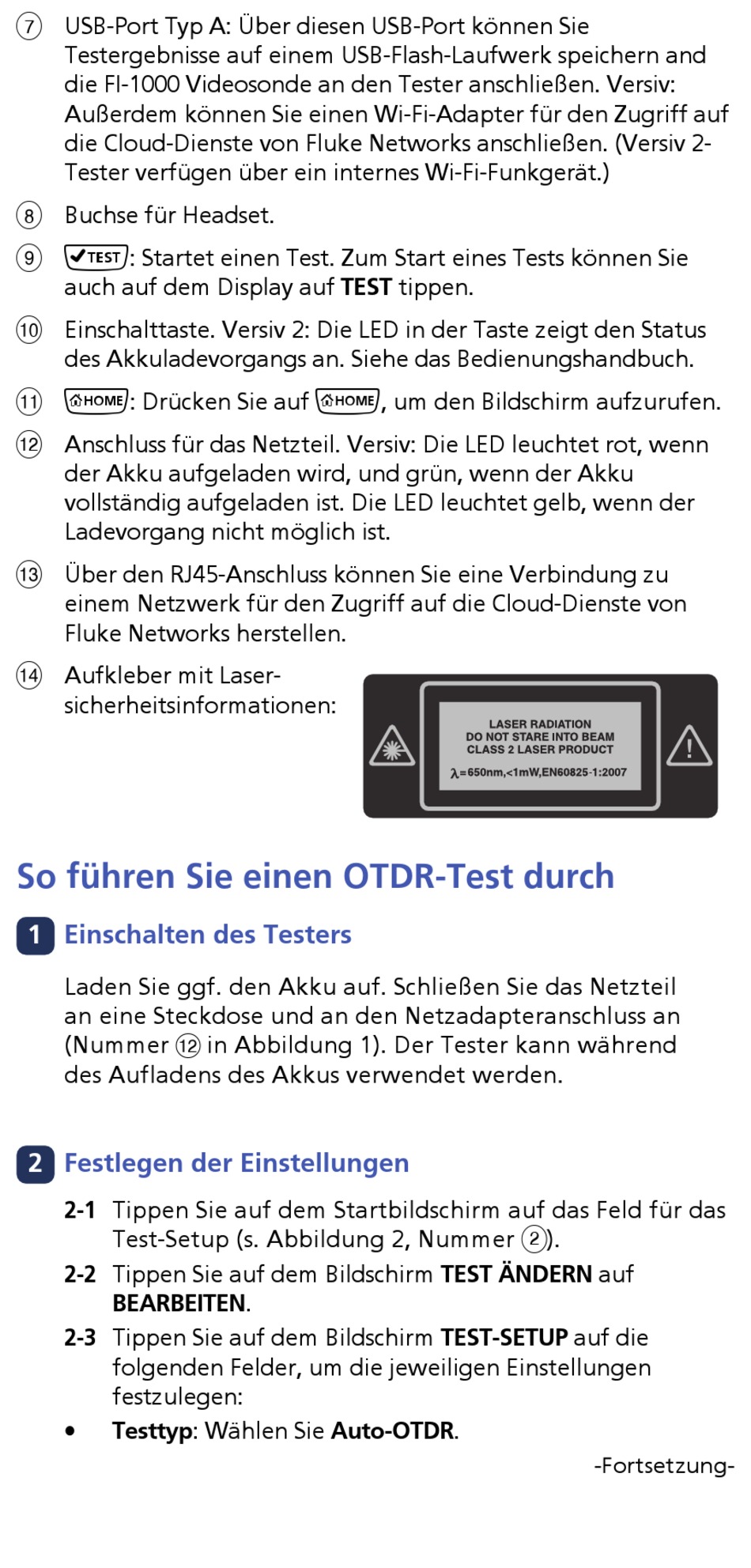

USB-Port Typ A: Über diesen USB-Port können Sie
Testergebnisse auf einem USB-Flash-Laufwerk speichern and
die FI-1000 Videosonde an den Tester anschließen. Versiv:
Außerdem können Sie einen Wi-Fi-Adapter für den Zugriff auf
die Cloud-Dienste von Fluke Networks anschließen. (Versiv 2-
Tester verfügen über ein internes Wi-Fi-Funkgerät.)
Buchse für Headset.
: Startet einen Test. Zum Start eines Tests können Sie
auch auf dem Display auf TEST tippen.
Einschalttaste. Versiv 2: Die LED in der Taste zeigt den Status
des Akkuladevorgangs an. Siehe das Bedienungshandbuch.
: Drücken Sie auf
Anschluss für das Netzteil. Versiv: Die LED leuchtet rot, wenn
der Akku aufgeladen wird, und grün, wenn der Akku
vollständig aufgeladen ist. Die LED leuchtet gelb, wenn der
Ladevorgang nicht möglich ist.
Über den RJ45-Anschluss können Sie eine Verbindung zu
einem Netzwerk für den Zugriff auf die Cloud-Dienste von
Fluke Networks herstellen.
Aufkleber mit Laser-
sicherheitsinformationen:
So führen Sie einen OTDR-Test durch
1
Einschalten des Testers
Laden Sie ggf. den Akku auf. Schließen Sie das Netzteil
an eine Steckdose und an den Netzadapteranschluss an
(Nummer in Abbildung 1). Der Tester kann während
des Aufladens des Akkus verwendet werden.
2
Festlegen der Einstellungen
2-1 Tippen Sie auf dem Startbildschirm auf das Feld für das
Test-Setup (s. Abbildung 2, Nummer
2-2 Tippen Sie auf dem Bildschirm TEST ÄNDERN auf
BEARBEITEN.
2-3 Tippen Sie auf dem Bildschirm TEST-SETUP auf die
folgenden Felder, um die jeweiligen Einstellungen
festzulegen:
•
Testtyp: Wählen Sie Auto-OTDR.
, um den Bildschirm aufzurufen.
).
-Fortsetzung-
