Anschlüsse, Tasten und LED-Anzeigen
M

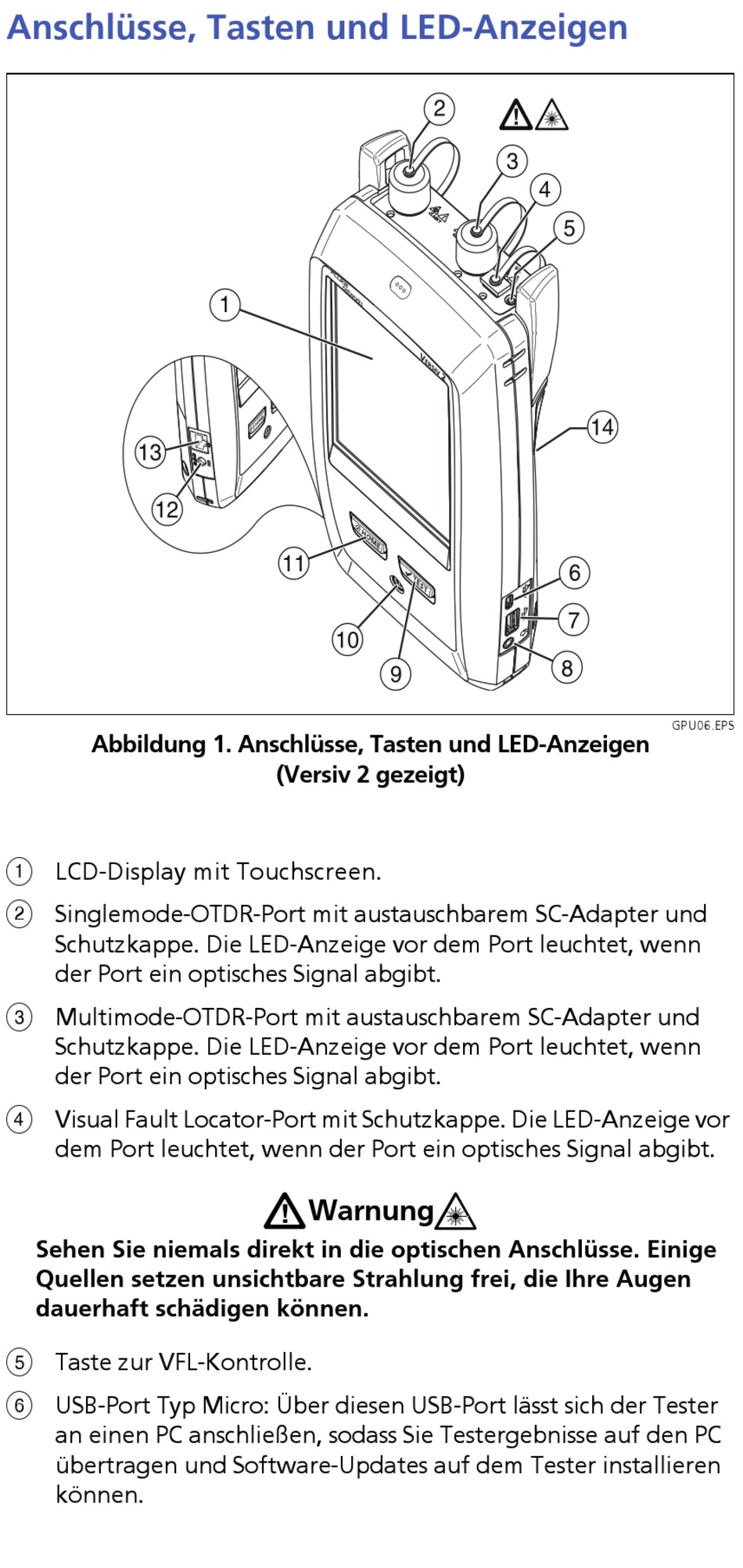

Abbildung 1. Anschlüsse, Tasten und LED-Anzeigen
LCD-Display mit Touchscreen.
Singlemode-OTDR-Port mit austauschbarem SC-Adapter und
Schutzkappe. Die LED-Anzeige vor dem Port leuchtet, wenn
der Port ein optisches Signal abgibt.
Multimode-OTDR-Port mit austauschbarem SC-Adapter und
Schutzkappe. Die LED-Anzeige vor dem Port leuchtet, wenn
der Port ein optisches Signal abgibt.
Visual Fault Locator-Port mit Schutzkappe. Die LED-Anzeige vor
dem Port leuchtet, wenn der Port ein optisches Signal abgibt.
Sehen Sie niemals direkt in die optischen Anschlüsse. Einige
Quellen setzen unsichtbare Strahlung frei, die Ihre Augen
dauerhaft schädigen können.
Taste zur VFL-Kontrolle.
USB-Port Typ Micro: Über diesen USB-Port lässt sich der Tester
an einen PC anschließen, sodass Sie Testergebnisse auf den PC
übertragen und Software-Updates auf dem Tester installieren
können.
A
L
K
(Versiv 2 gezeigt)
W
B
J
I
*
Warnung
W*
C
D
E
N
F
G
H
GPU06.EPS
