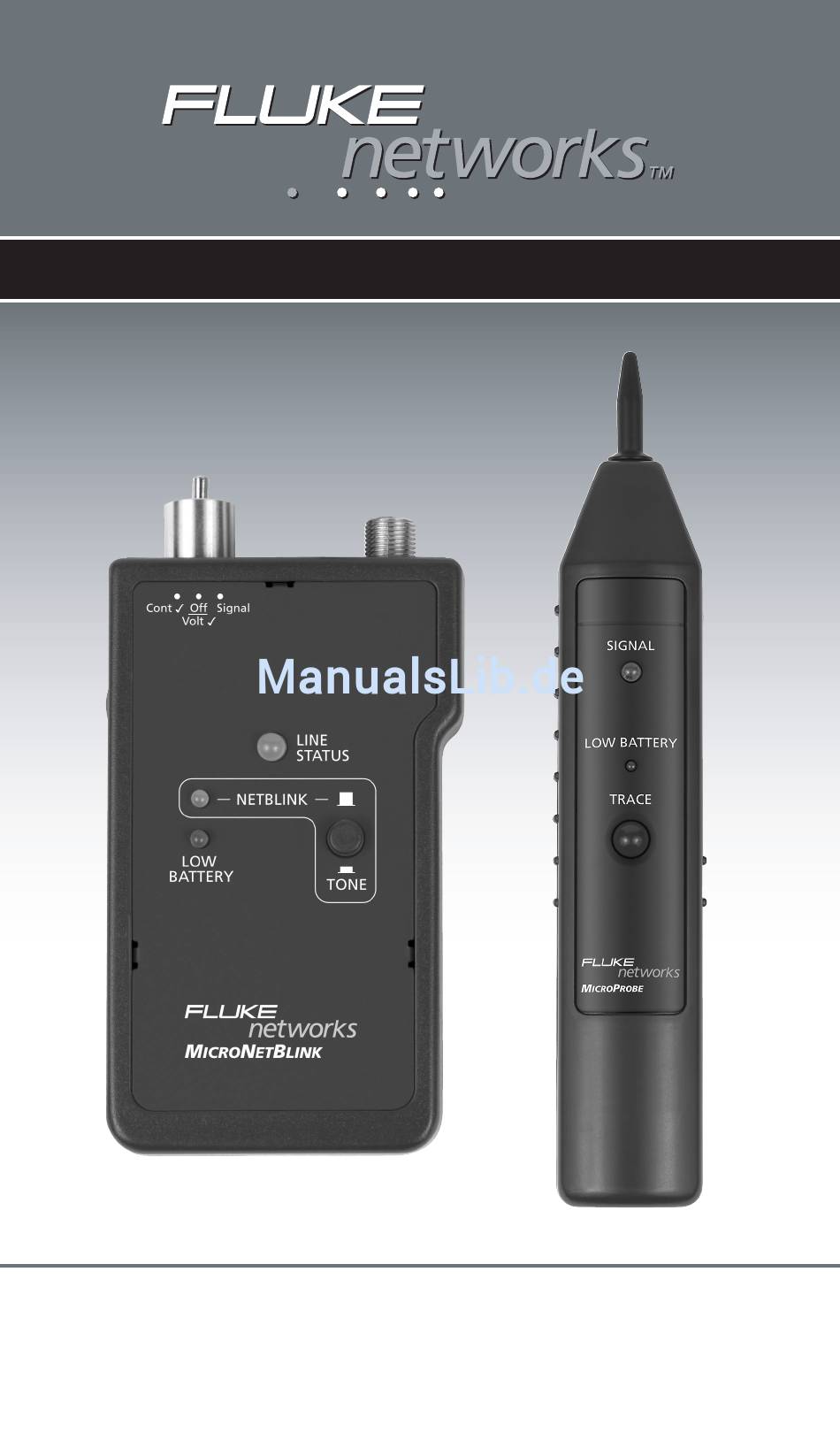

- Seite 1 M I C R O T O O L S ICRO LINK ™...
- Seite 2 MicroProbe User Guide Manuel Utilisateur Benutzer Handbuch Manuale per l'utente Guía del Usuario Manual do Utilizador 2947-4511-01 Rev. 01 11/01 © 2001 Fluke Networks, Inc. All rights reserved. Printed in USA. All product names are trademarks of their respective companies.
-
Seite 3: Inhaltsverzeichnis

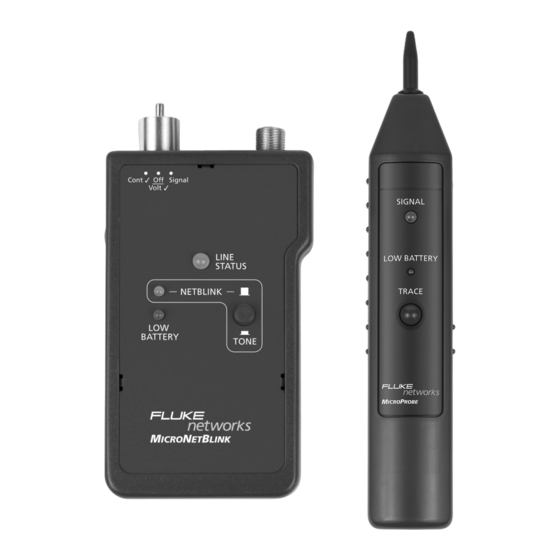

ROBE und eine LED-Anzeige, die hörbare Töne zur ge- nauen Verfolgung und Bestimmung von Kabeln er- kennt. Inhalt Funktionen von MicroNetBlink ........3 Funktionen von MicroProbe ........3 Batterie ................ 4 Überspannungsschutz ..........4 MicroNetBlink-Tests ............ 5 Blinkanzeige für Hub-Status ........5 Aussenden eines Signaltons ........ - Seite 4 Ring/Tip- Signalton- Polaritäts- verfolgung prüfung Netblink-LED Netblink-/ Signal- tontaste Batterie LED RJ11Connector for Continuity Test and Taste zur Tip/Ring Signal. Kabel- verfolgung Rote und schwarze Krokodilklemmen für Kontinuitäts- und Spannungsprüfung RJ45-Anschluss für blinkende Hub- Anzeige und Signaltonverfolgung MicroNetBlink / MicroProbe...
-
Seite 5: Funktionen Von Micronetblink
• Erkennung von RJ45-Buchsen in Verdrahtungssystemen • Lautstärkeregelung und LED-Anzeige für laute Arbeitsum- gebungen • Netzschalter zur Vermeidung der vollständigen Batterie- entladung • Arbeitet mit allen Signaltongeräten, einschließlich MICROSCANNER PRO, MICROMAPPER und MICRONETBLINK • Anzeige für niedrige Batterieladung Deutsch - 3... -
Seite 6: Batterie
Das M ist gegen Überspannung ICRO LINK geschützt, die bei aktiven Standard-Telefonleitun- gen mit 48 V GS (bei weniger als 80 mA) bzw. 24 V WS auftreten kann. Bei überhöhter Eingangs- spannung kann kein Test durchgeführt werden. MicroNetBlink / MicroProbe... -
Seite 7: Micronetblink-Tests
-Tests ICRO LINK Blinkanzeige für Hub-Status 1. Stellen Sie den Kippschalter auf die Position Signal. 2. Schließen Sie das 8-adrige Kabel (RJ45) an der zu testenden Buchse an. 3. Prüfen Sie, ob sich die Taste vorne am in der Position NETBLINK ICRO LINK befindet. -
Seite 8: Erkennen Der Telefonleitungspolarität
Sie die Prüfleitung mit der roten Krokodilklemme an RING (-) und die Prüfleitung mit der schwarzen Krokodilklemme an TIP (+) an. Die LED-Anzeige leuchtet auf: GRÜN bedeutet, dass die Telefonleitung richtig verdrahtet ist, wobei der Telefonhörer aufgelegt ist. MicroNetBlink / MicroProbe... -
Seite 9: Prüfen Auf Niederspannung
ü befindet. ACHTUNG: Die in Telefonleitungen vorhandene Spannung kann gefährlich sein. Daher sollten Sie die Metallteile der Prüfleitungen beim Anschluss des MicroNetBlink an eine Telefonleitung unter keinen Umständen berühren. Prüfen auf Niederspannung ACHTUNG: MicroNetBlink ist zur Niederspan- nungsprüfung geeignet (weniger als 24 Volt GS oder nur WS). -
Seite 10: Prüfen Der Kontinuität
Leitung an. Die LED-Anzeige leuchtet auf: GRÜN zeigt einen niederohmigen Pfad von der ROTEN PRÜFLEITUNG (+) zur SCHWAR- ZEN PRÜFLEITUNG (-) an. GRÜN (HELLGRÜN) zeigt einen hochohmigen Pfad an. OFF (AUS) zeigt einen offenen Stromkreis an. MicroNetBlink / MicroProbe... -
Seite 11: Prüfen Der Kontinuität Mittels Signalton
Prüfen der Kontinuität mittels Signalton 1. Stellen Sie den Kippschalter auf die Position Signal. 2. Schließen Sie die Prüfleitungen an das zu prüfende Paar an. 3. Bei Verwendung eines Handapparats oder einer Sprechgarnitur am anderen Ende berühren Sie das (die) Drahtende(n) mit der (den) Klemme(n). - Seite 12 LIMITED WARRANTY & LIMITATION OF LIABILITY Each Fluke Networks product is warranted to be free from defects in material and workmanship under normal use and service. The warranty period is one year and begins on the date of purchase. Parts, accessories, product repairs and services are warranted for 90 days.
- Seite 13 Everett, WA 98206-0777 6-01 Registration Registering your product with Fluke Networks gives you access to valuable information on product updates, troubleshooting tips, and other support services. To register, fill out and return the postage- paid card provided, or fill out the online registration form on the Fluke Networks website.
- Seite 14 M I C R O T O O L S...
- Seite 15 • Gewicht: 16 g • Stromversorgung: 9-V-Alkalibatterie, GS (nicht im Lieferumfang enthalten) • Etui • Spezielle induktive Kunststoffspitze • Ein Druckschalter TRACE (Verfolgung) • Eine LED-Anzeige für niedrige Batterieladung • Ein Lautsprecher und eine LED-Anzeige für Signaltoner- kennung MicroNetBlink / MicroProbe...
