4

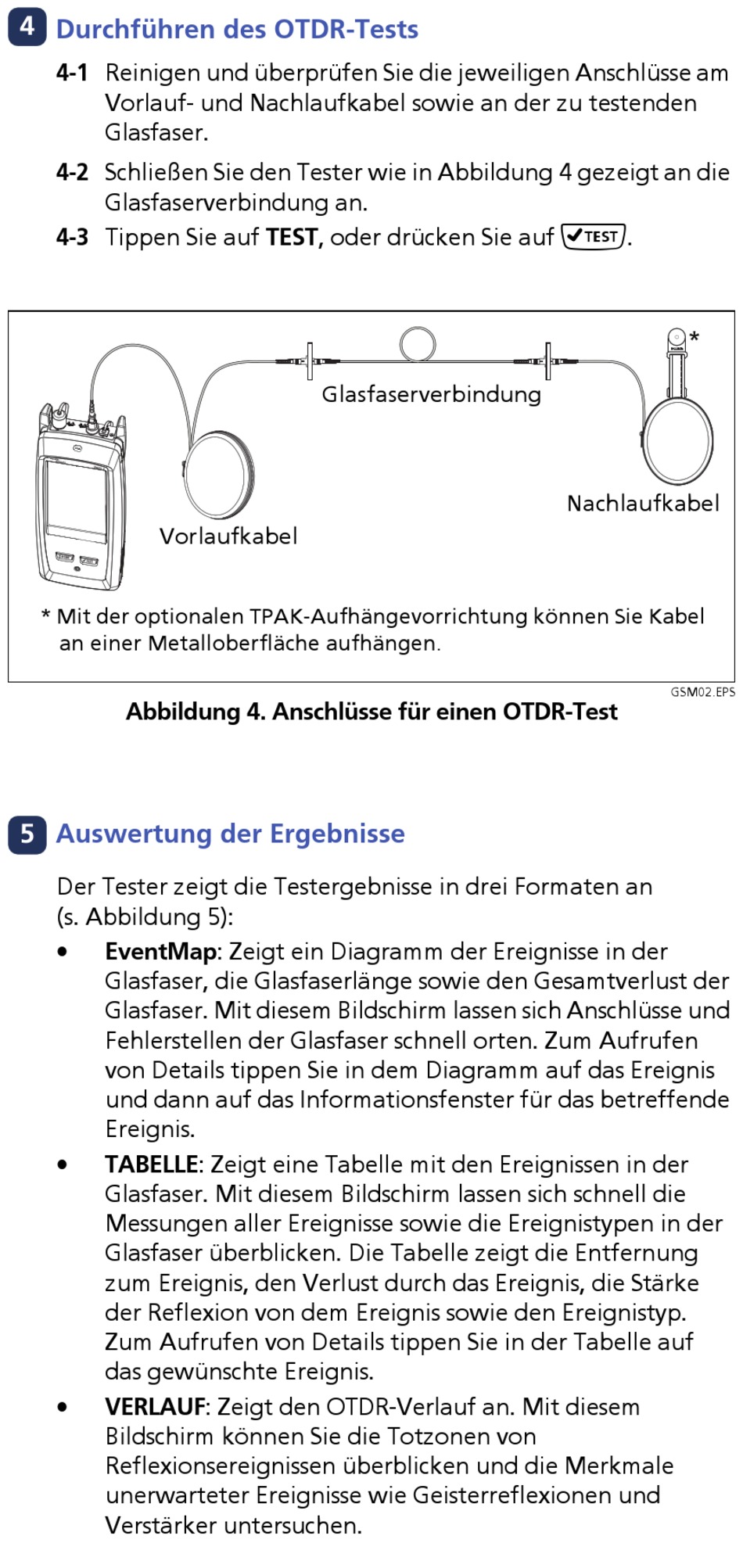

Durchführen des OTDR-Tests
4-1 Reinigen und überprüfen Sie die jeweiligen Anschlüsse am
Vorlauf- und Nachlaufkabel sowie an der zu testenden
Glasfaser.
4-2 Schließen Sie den Tester wie in Abbildung 4 gezeigt an die
Glasfaserverbindung an.
4-3 Tippen Sie auf TEST, oder drücken Sie auf
Vorlaufkabel
* Mit der optionalen TPAK-Aufhängevorrichtung können Sie Kabel
an einer Metalloberfläche aufhängen.
Abbildung 4. Anschlüsse für einen OTDR-Test
5
Auswertung der Ergebnisse
Der Tester zeigt die Testergebnisse in drei Formaten an
(s. Abbildung 5):
•
EventMap: Zeigt ein Diagramm der Ereignisse in der
Glasfaser, die Glasfaserlänge sowie den Gesamtverlust der
Glasfaser. Mit diesem Bildschirm lassen sich Anschlüsse und
Fehlerstellen der Glasfaser schnell orten. Zum Aufrufen
von Details tippen Sie in dem Diagramm auf das Ereignis
und dann auf das Informationsfenster für das betreffende
Ereignis.
•
TABELLE: Zeigt eine Tabelle mit den Ereignissen in der
Glasfaser. Mit diesem Bildschirm lassen sich schnell die
Messungen aller Ereignisse sowie die Ereignistypen in der
Glasfaser überblicken. Die Tabelle zeigt die Entfernung
zum Ereignis, den Verlust durch das Ereignis, die Stärke
der Reflexion von dem Ereignis sowie den Ereignistyp.
Zum Aufrufen von Details tippen Sie in der Tabelle auf
das gewünschte Ereignis.
•
VERLAUF: Zeigt den OTDR-Verlauf an. Mit diesem
Bildschirm können Sie die Totzonen von
Reflexionsereignissen überblicken und die Merkmale
unerwarteter Ereignisse wie Geisterreflexionen und
Verstärker untersuchen.
Glasfaserverbindung
.
Nachlaufkabel
GSM02.EPS
