2.2.2 Abmessungen des Wechselrichters

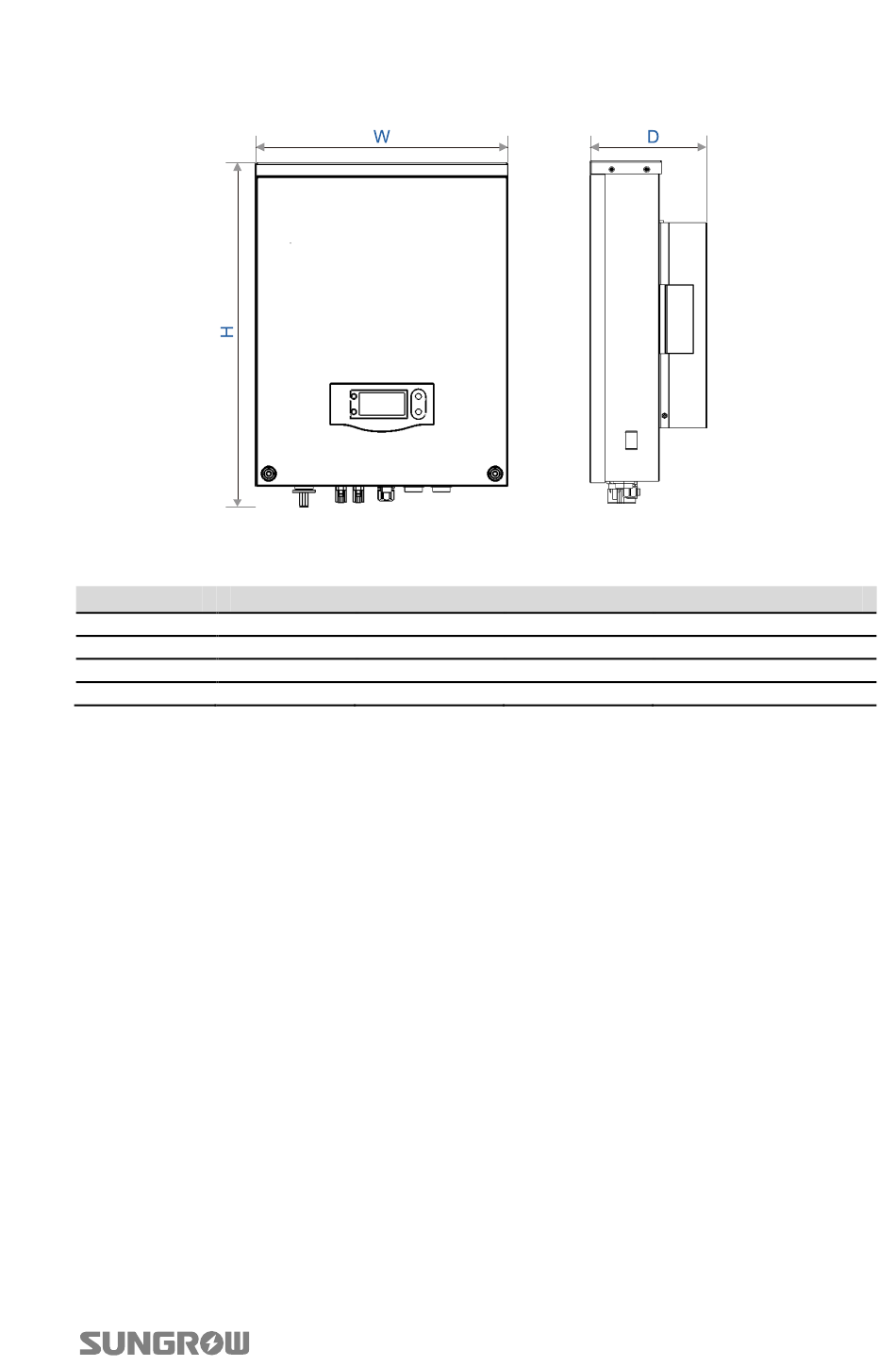

Fig. 2-3 Außenabmessungen des Wechselrichters
Tab. 2-1 Abmessungen
Typ B (mm)
SG3KTL-EC 403
SG4KTL-EC 403
SG5KTL-EC 403
SG6KTL-EC 403

2.2.3 LCD-Bedienfeld

Als Mensch-Maschine-Schnittstelle umfasst das LCD-Bedienfeld LED-Kontroll-
lampen, Funktionstasten und das eigentliche LCD-Bedienfeld auf der
Frontseite des Wechselrichters.

Die LED-Kontrolllampen zeigen den Betriebszustand des Wechselrichters
an.

Die aktuellen Betriebsinformationen werden ebenfalls auf dem
LCD-Bedienfeld angezeigt.

Die Konfigurierung des Wechselrichters erfolgt durch Drücken der
Funktionstasten.
H (mm) T (mm)
518 188
518 188
518 188
518 188
2 Einführung in das Produkt
Nettogewicht (kg)
24
24
24
24
9
