Installation der Kamerabasis auf der Anbauadapter
Nach der Installation der Anbauadapter montieren Sie die Kamera an den Adapter Basis.

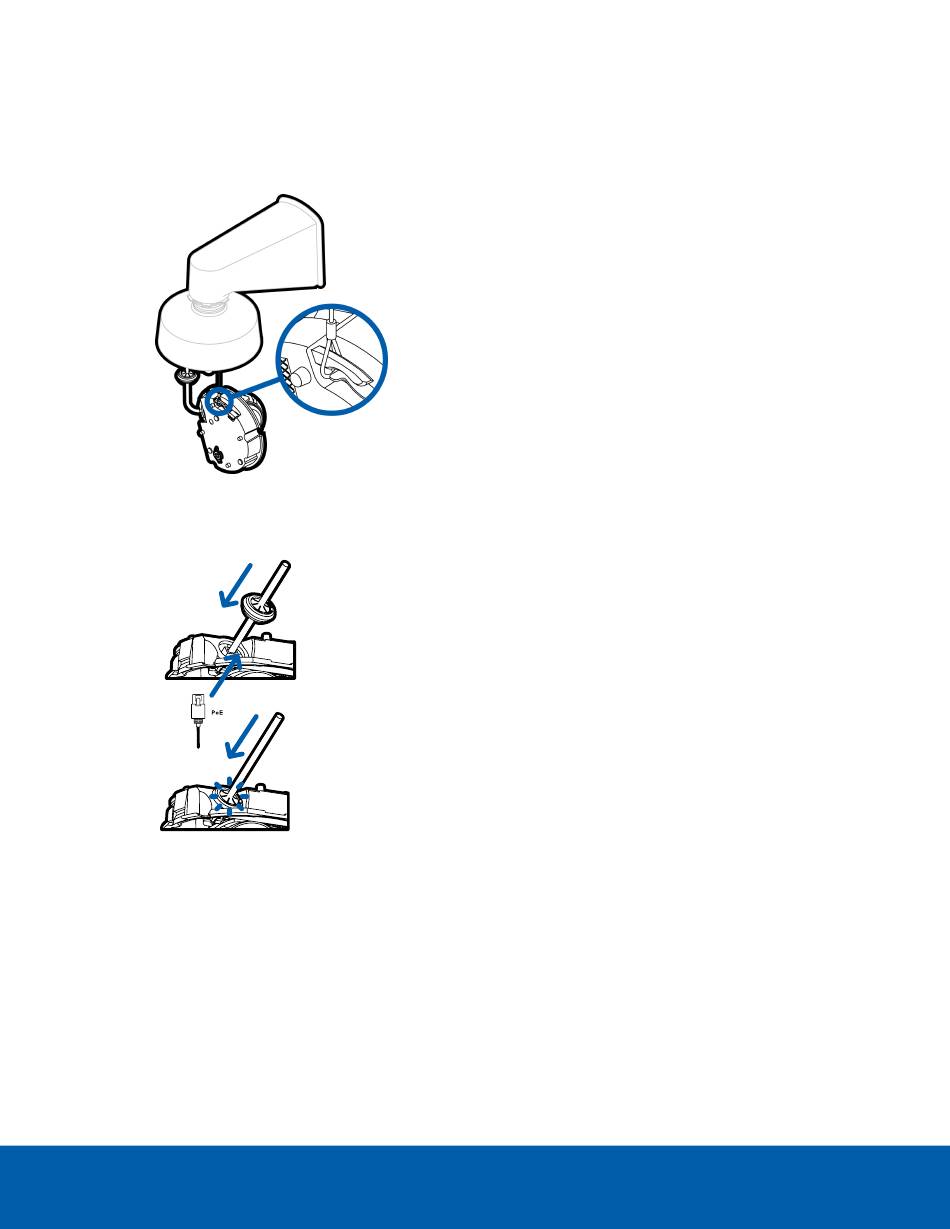

1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis.
2. Ziehen Sie die erforderlichen Kabel durch die Kabelöffnung in der Kameraunterseite.
3. Installieren Sie die Öse in das Loch an der Kamerabasis.
Stellen Sie sicher, dass der Tüllenflansch auf der Innen- und Außenseite des Kabellochs fest sitzt.
4. Schließen Sie das Netzwerkkabel an den Ethernet-Port an.
Die Link-LED leuchtet, sobald eine Netzwerkverbindung hergestellt wurde.
5. Wenn externe Ein- oder Ausgangsgeräte oder Audiogeräte Teil der Installation sind (z. B.
Türkontakte, Relais, Mikrofon usw.), verbinden Sie die Geräte mit der E/A-Anschlussblock.
Weitere Informationen finden Sie unter
6. Richten Sie den großen orangefarbenen Pfeil an der Kamerabasis mit dem orangenen Pfeil an dem
Anbauadapter aus, und drücken Sie die Kamerabasis in den Anbauadapter. Die Kamerabasis rastet
Installation der Kamerabasis auf der Anbauadapter
Anschließen an externe Audio- und E/A-Geräte auf
Seite 46.
38
