HängemontagederDome-Kamerain derHängebefestigungfürdie
Wand
Wenn die Dome-Kamera die Anhänger Wandhalterung verwendet werden, müssen Sie auch den NPT-
Adapter zu installieren.
1. Bestimmen Sie, wo die Kabel in die Hängebefestigung für die Wand eingeführt werden.
Wenn die Kabel aus dem Inneren der Montagefläche gezogen werden, verwenden Sie das
l
Kabeleingangsloch auf der Rückseite der Hängebefestigung für die Wand.
Wenn die Kabel aus einer externen Rohrleitung kommen, verwenden Sie das 3/4"-NPT-
l
Rohrdurchführungsöffnung auf der Unterseite der Hängebefestigung für die Wand.
2. Bohren Sie mithilfe der bereitgestellten Montageschablone vier Löcher in die Montagefläche.
Wenn Sie die hintere Kabeldurchführungsöffnung verwenden, bohren Sie auch die
l
Kabeldurchführungsöffnung in die Montagefläche.

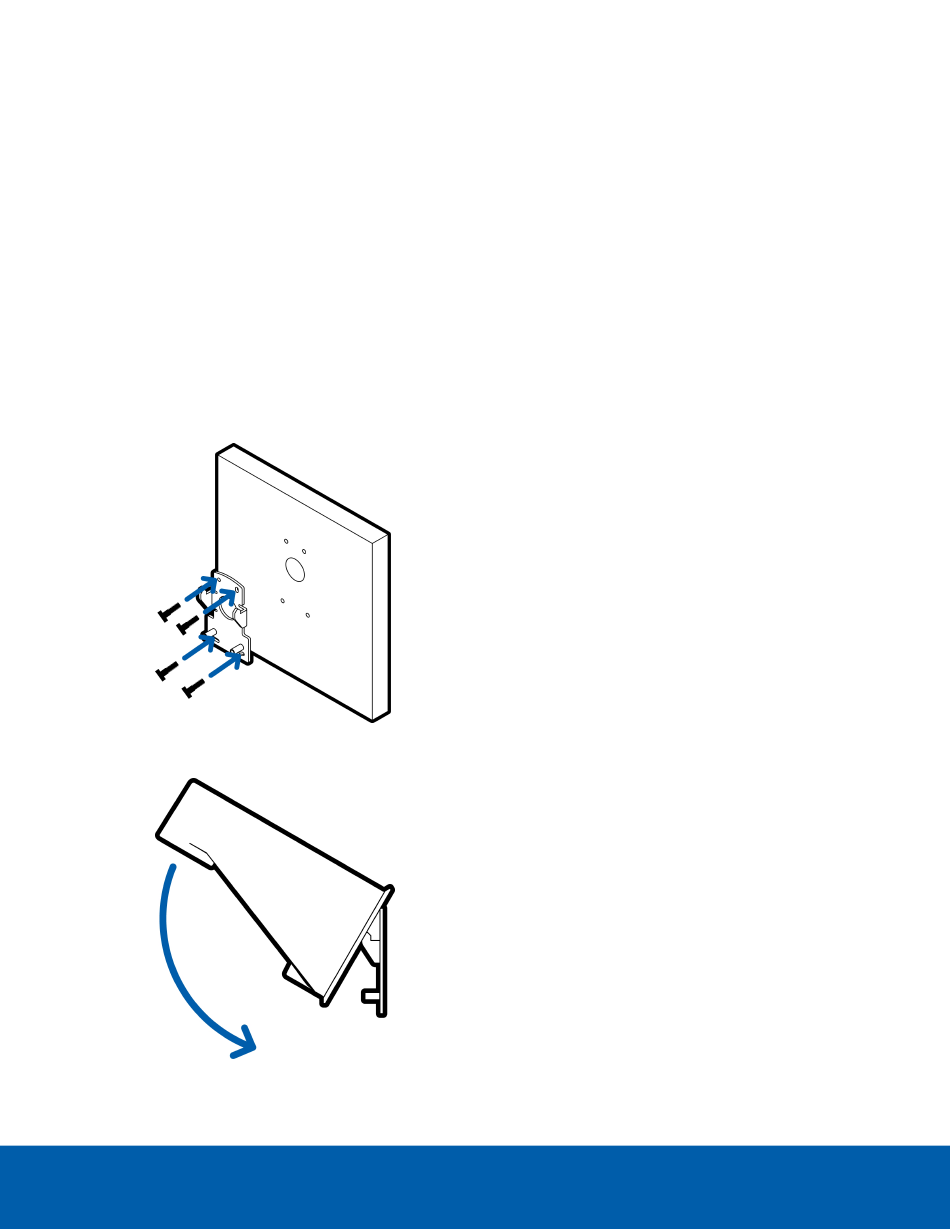

3. Befestigen Sie den Wandmontagerahmen an der Montagefläche.
4. Setzen Sie die Hängefestigung für die Wand über den Befestigungszungen der Halterung ein.
Hängemontage der Dome-Kamera in der Hängebefestigung für die Wand
35
