Montieren der Dome-Kamera mithilfe der Kabelöffnung an der Unterseite
Führen Sie die folgenden Schritte aus, wenn die erforderlichen Kabel von innen aus der Montagefläche
kommen und die Kamera direkt über das Kabelloch montiert werden soll. Wenden Sie dieses Verfahren bei
Flächen an, die problemlos durchbohrt werden können und wenn die Kabel unsichtbar verstaut werden
sollen.
Führen Sie die folgenden Schritte durch, um die Dome-Kamera an einer Wand oder Decke zu befestigen:
1. Verwenden Sie die Montageschablone 4 Befestigungslöcher in der Montagefläche Bohren und die
Kabel Eintrag Loch bohren.
2. Führen Sie die erforderlichen Kabel durch die Kabeldurchführung.
Stellen Sie sicher, dass das Kabel durch die Abdichtungsöse aus dem Kameraunterteil gefädelt wird.
Weitere Informationen finden Sie unter
3. Verwenden Sie 4 Schrauben um den Montageadapter an der Decke oder Wand zu befestigen.
Montieren der Dome-Kamera mithilfe der seitlichen Kabeldurchführung
Führen Sie die folgenden Schritte aus, wenn Sie die Kamera auf eine Fläche montieren, bei der die
erforderlichen Kabel aus einer externen Rohrgewindeleitung kommen. Wenden Sie dieses Verfahren an,
wenn die Montagefläche nicht problemlos geschnitten werden kann oder wenn Kabel außen an der
Montagefläche entlang geführt werden müssen.

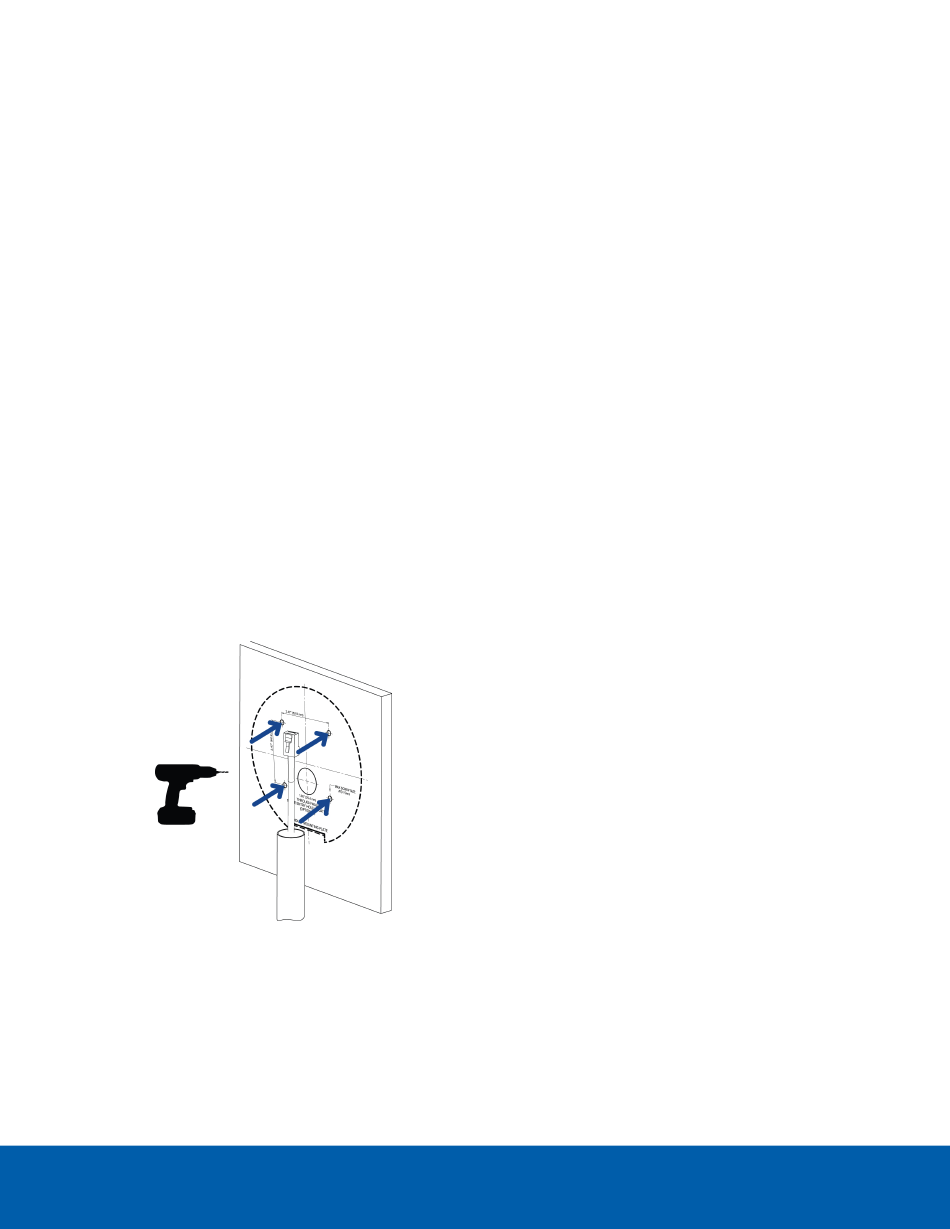

1. Bohren Sie mithilfe der Montageschablone vier Löcher in die Montagefläche.
Stellen Sie sicher, dass die Montageschablone auf die Stelle ausgerichtet ist, wo die Rohrleitung in
den Anbauadapter eintritt.
Montieren der Dome-Kamera mithilfe der Kabelöffnung an der Unterseite
Einführen von Kabeln durch die Dichtungstülle auf Seite 33
