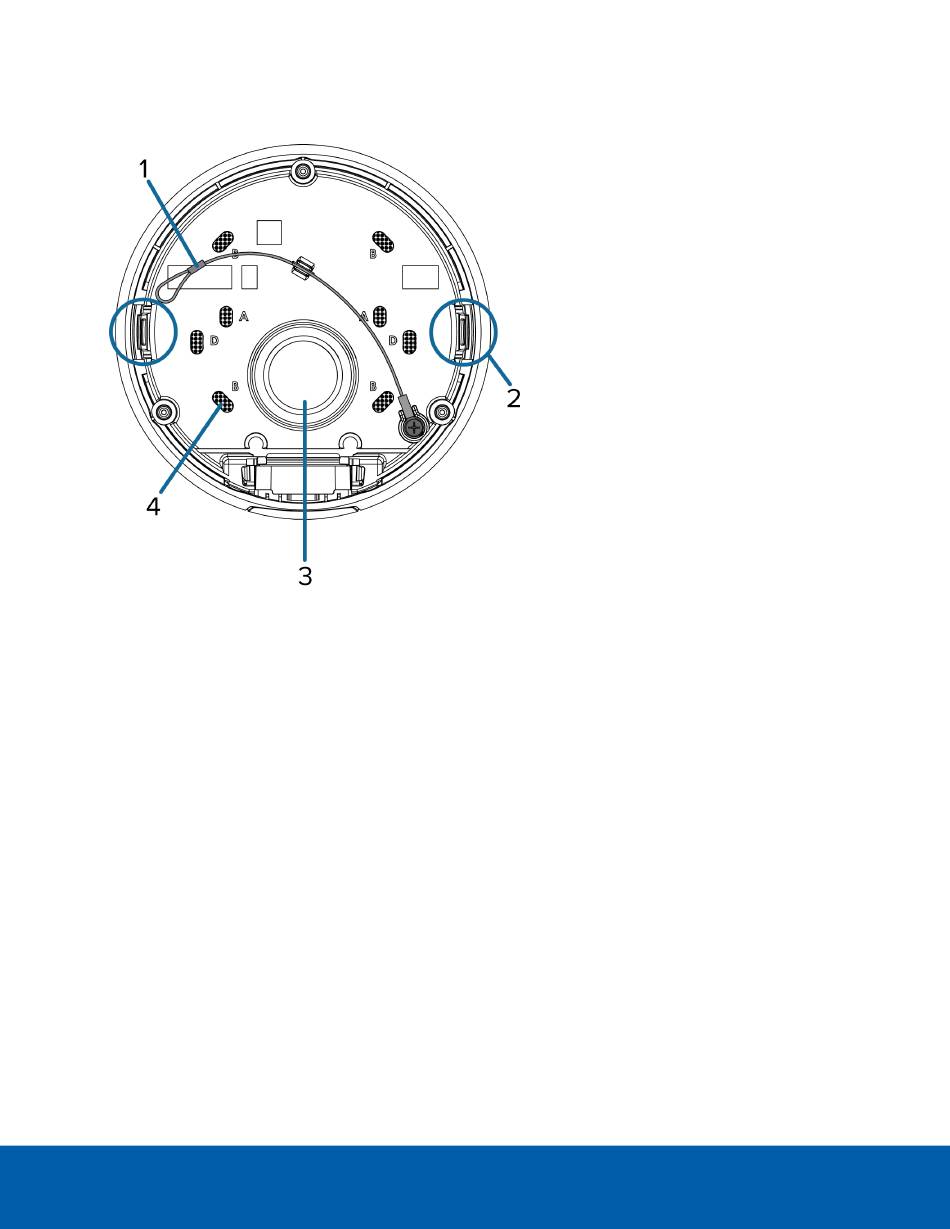

Montageadapter-Ansicht, Oberflächenmontage
1. Riemen
Verbindet sich mit dem Kordelanker an der Kamerabasis.
2. Kameragehäuse-Clips
Snaps, Kamera-Modul während der Installation zu halten.
3. Kabeldurchführung
Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel
4. Montagelöcher
Löcher für die Befestigung des Adapters auf Folgendes:
A — Standard-Einzelschalterdose (UK)
B — Octagon-Gerätedose
D — Standard-Einzelschalterdose (USA)
Montageadapter-Ansicht, Oberflächenmontage
5
